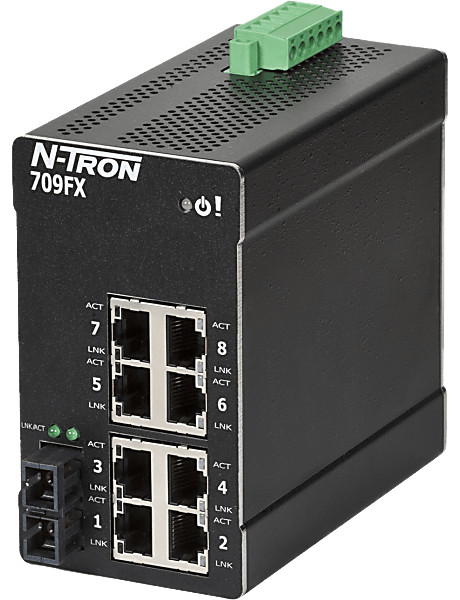

HMS Networks - N-Tron 709FXE-SC-80-HV

Le switch manageable N-Tron 709FXE-SC-80-HV constitue une infrastructure réseau robuste pour les environnements industriels exigeants. Conçu pour interconnecter des équipements Ethernet dans des conditions difficiles, ce switch 9 ports associe connectivité cuivre courte distance et liaison fibre optique longue portée, permettant ainsi des architectures réseau flexibles sur site industriel.

Architecture matérielle et connectivité

Le 709FXE-SC-80-HV dispose de 8 ports 10/100BaseTX RJ45 auto-négociables et d'1 port fibre optique 100BaseFX SC monomode offrant une portée de 80 km. Les ports cuivre intègrent l'auto-détection duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. La technologie store-and-forward garantit des performances optimales en commutation.

Fonctions de gestion avancées

Ce switch administrable offre une configuration complète via interface web. Les fonctionnalités incluent :

• Gestion SNMP v1/v2/v3 pour la supervision réseau
• Configuration VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux
• Port trunking et port mirroring
• IGMP snooping automatique pour l'optimisation du multicast
• Contrôle des tempêtes broadcast/multicast
• Limitation de débit par port (ingress/egress)

Redondance et disponibilité réseau

La technologie N-Ring propriétaire assure une redondance réseau avec un temps de guérison d'environ 30 ms. Le switch supporte jusqu'à 250 équipements N-Tron en anneau, avec diagnostic complet et surveillance de l'état de santé via interface web. Compatibilité STP et RSTP pour l'intégration dans des topologies mixtes.

Sécurité réseau renforcée

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé, avec support de jusqu'à 8 000 adresses MAC. Le serveur DHCP intégré assigne automatiquement les adresses IP, avec support des options 82 (relay), 61 et mécanisme de basculement IP.

Conception pour environnements sévères

Boîtier métallique durci montable sur rail DIN (support fourni), dimensions 109 × 61 × 117 mm (4,3" × 2,4" × 4,6"). Plage de température étendue : -40 à +70 °C. Résistance aux chocs 50g @ 10ms et vibrations 30g (10-200 Hz, triaxial). Indice de protection IP20. Homologations IEEE 1613, UL Class I Division 2 (environnements dangereux), CE, FCC, RoHS. MTBF supérieur à 2 millions d'heures.

Alimentation redondante et protection électrique

Double entrée d'alimentation redondante 43-300 VDC avec protection contre les inversions de polarité. Diodes de protection ESD et surtensions sur tous les ports.

Supervision et diagnostic

Indicateurs LED configurables pour signaler les défaillances d'alimentation et l'état du N-Ring. Contact d'alarme paramétrable. Logiciel N-View (Windows) fourni pour la supervision à distance et la gestion centralisée du parc de switches.

Spécifications techniques

• Ports cuivre : 8 × 10/100BaseTX RJ45, auto-négociation, wire speed
• Port fibre : 1 × 100BaseFX SC monomode, portée 80 km
• Redondance : N-Ring (~30 ms), STP, RSTP
• Gestion : SNMP v1/v2/v3, interface web, serveur DHCP
• Sécurité : filtrage MAC 8 000 adresses, VLAN
• QoS : priorisation de trafic, limitation de débit par port
• Alimentation : 43-300 VDC redondante, protection polarité inversée
• Température : -40 à +70 °C (stockage : -40 à +85 °C)
• Humidité : 5 à 95 % sans condensation
• Altitude max : 3 048 m
• Poids : 1 178 g
• Certifications : IEEE 1613, UL Class I Div 2, CE, FCC, RoHS, TÜV/GS EN 60950-1, GOST-R
• Garantie : 3 ans
• Origine : États-Unis
