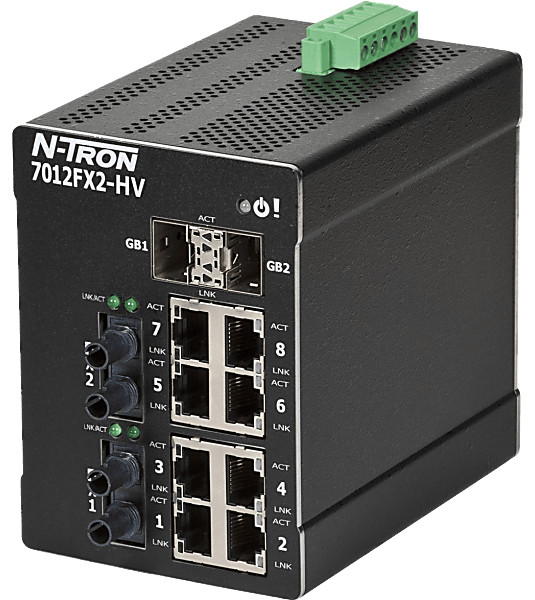

HMS Networks - N-Tron 7012FXE2-ST-15-HV

Le switch manageable industriel HMS Networks N-Tron 7012FXE2-ST-15-HV est conçu pour le déploiement d'infrastructures réseau dans les environnements industriels exigeants. Avec sa configuration 12 ports et ses capacités de gestion avancées, ce switch offre une connectivité robuste pour les installations nécessitant à la fois des liaisons cuivre et fibre optique longue distance. Son boîtier métallique durci et sa plage de température étendue garantissent un fonctionnement fiable dans les conditions les plus difficiles.

Architecture réseau et ports

Le switch intègre 8 ports cuivre 10/100BaseTX RJ45 avec détection automatique duplex et MDIX, configurables automatiquement à la vitesse maximale par défaut ou codables en dur selon les besoins. Deux ports fibre 100BaseFX avec connecteurs ST assurent des liaisons monomode jusqu'à 15 km. L'architecture est complétée par 2 emplacements SFP Gigabit optionnels pour des liaisons montantes haut débit.

Fonctionnalités de gestion et configuration

Entièrement manageable via interface web, le 7012FXE2-ST-15-HV supporte SNMP v1/v2/v3 pour l'intégration dans les systèmes de supervision réseau. Les fonctionnalités avancées incluent la configuration VLAN, Quality of Service (QoS), port trunking, port mirroring, auto-IGMP Snooping, ainsi que le contrôle des tempêtes broadcast/multicast et la limitation du débit d'entrée/sortie par port. Le serveur DHCP intégré assure l'attribution automatique des adresses IP avec support DHCP Option 82 relay, Option 61 et IP fallback.

Redondance et fiabilité réseau

La technologie propriétaire N-Ring™ offre un temps de restauration d'environ 30 ms et supporte jusqu'à 250 switches N-Tron managés dans un même anneau. Le gestionnaire d'anneau fournit un diagnostic complet des défaillances et l'état de santé de l'anneau via navigateur. Le switch est également compatible STP, RSTP et MSTP pour les topologies redondantes standard.

Sécurité réseau

Le filtrage d'adresses MAC par port offre un niveau de sécurité élevé avec support jusqu'à 8 000 adresses MAC. Des diodes de protection ESD et antisurtension équipent tous les ports. Les indicateurs LED bicolores sont configurables pour répondre aux contacts d'alarme, aux défaillances d'alimentation et à l'état N-Ring.

Alimentation et protection

Le switch dispose d'une alimentation redondante 43-300 VDC avec protection contre les inversions de polarité, adaptée aux installations ferroviaires et industrielles à haute tension.

Supervision et diagnostic

Le logiciel N-View™ pour Windows permet le contrôle à distance en temps réel. Le contact d'alarme configurable signale les événements critiques. Un port USB Type B facilite la configuration locale.

Construction industrielle durcie

Le boîtier métallique (10,8 × 8,2 × 11,7 cm) assure une protection IP30 et supporte le montage rail DIN 35 mm (support inclus) ou en rack. La conception durcie tolère les chocs de 50g à 10ms et les vibrations de 30g (10-200 Hz, triaxial).

Plages environnementales étendues

• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m

Certifications et normes

Homologations UL Class I Division 2 pour zones dangereuses, CE, FCC 47 CFR Part 15 Subpart B Class A, ICES-003 Class A, EN 55022 Class A, EN 61000-4-3/4/5/6, EN 50155 (applications ferroviaires), TÜV-GS (EN 60950-1) et certification ABS. Fiabilité MTBF supérieure à 2 millions d'heures.

Application type

Idéal pour les infrastructures industrielles, ferroviaires, sites distants et environnements difficiles nécessitant une connectivité managée avec liaisons fibre longue distance et redondance réseau critique.
