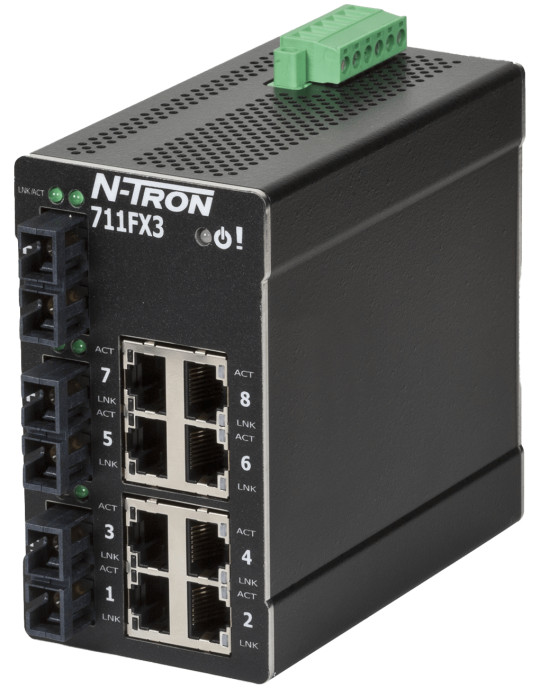

HMS Networks - N-Tron 711FXE3-SC-40

Le switch Ethernet industriel manageable N-Tron 711FXE3-SC-40 combine robustesse extrême et fonctionnalités avancées pour les infrastructures réseau industrielles exigeantes. Conçu pour les environnements soumis à des contraintes thermiques, électriques et mécaniques sévères, ce switch 11 ports offre une connectivité hybride cuivre/fibre avec gestion complète SNMP, VLAN et redondance N-Ring pour garantir la continuité de service des installations critiques.

Architecture réseau hybride cuivre et fibre longue distance

Le 711FXE3-SC-40 dispose de 8 ports 10/100BaseTX RJ45 auto-sensing duplex et MDIX, ainsi que de 3 ports 100BaseFX fibre optique monomode avec connecteurs SC et portée de 40 km. Cette configuration hybride permet de raccorder des équipements locaux en cuivre tout en établissant des liaisons fibre longue distance vers des sites distants, des bâtiments séparés ou des armoires décentralisées. Les ports RJ45 sont auto-configurables en vitesse maximale par défaut, avec possibilité de forçage manuel. Tous les ports offrent des performances wire speed pour un traitement des trames sans latence.

Gestion complète et fonctionnalités Layer 2 avancées

Ce switch manageable intègre un serveur web embarqué pour une configuration intuitive des fonctionnalités Layer 2 : VLAN pour la segmentation logique du réseau, QoS (Quality of Service) pour la priorisation du trafic critique, port trunking pour l'agrégation de liens, port mirroring pour l'analyse de trafic, IGMP snooping automatique pour l'optimisation du multicast, ainsi que le contrôle des tempêtes broadcast/multicast et la limitation de débit par port (ingress/egress rate limiting). Le switch prend en charge SNMP v1/v2/v3 pour l'intégration dans les plateformes de supervision réseau existantes.

Redondance N-Ring avec rétablissement ultra-rapide

La technologie propriétaire N-Ring offre une redondance réseau avec un temps de rétablissement de l'ordre de 30 ms en cas de défaillance d'un lien ou d'un équipement. Cette architecture en anneau supporte jusqu'à 250 switches N-Tron manageables, permettant de bâtir des topologies étendues à haute disponibilité. Le ring manager fournit des diagnostics complets de défauts et un état de santé de l'anneau accessible via navigateur. Le switch supporte également STP et RSTP pour interopérer avec d'autres équipements compatibles.

Sécurité réseau renforcée par port

Le filtrage d'adresses MAC par port délivre un niveau de sécurité élevé pour contrôler les connexions réseau. Le switch prend en charge jusqu'à 8 000 adresses MAC pour des politiques de sécurité granulaires. Cette fonctionnalité empêche les connexions non autorisées et limite l'accès aux seuls équipements identifiés.

Serveur DHCP intégré et gestion d'adressage IP

Le switch embarque un serveur DHCP pour l'attribution automatique d'adresses IP aux équipements connectés, simplifiant le déploiement et la maintenance des installations. Il intègre également le relais DHCP Option 82, l'Option 61 et le mécanisme IP fallback pour assurer une continuité d'adressage même en cas d'indisponibilité du serveur DHCP.

Supervision à distance avec N-View

Le logiciel N-View pour Windows permet la supervision à distance en temps réel de l'ensemble du parc de switches N-Tron. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état du N-Ring, facilitant le diagnostic visuel rapide.

Alimentation redondante et protections électriques

Le switch accepte une alimentation redondante 10-49 VDC avec protection contre les inversions de polarité, garantissant la continuité de service en cas de défaillance d'une source. Des diodes de protection ESD et anti-surtension équipent tous les ports pour une immunité maximale aux perturbations électriques industrielles.

Robustesse extrême pour environnements industriels sévères

Conçu pour les conditions les plus difficiles, le 711FXE3-SC-40 fonctionne sur une plage de température de -40 °C à +70 °C sans ventilation forcée. Son boîtier métallique durci pour montage rail DIN résiste aux chocs de 200g @ 10ms et aux vibrations de 50g (5-200 Hz, triaxial). Le switch atteint un MTBF supérieur à 2 millions d'heures et bénéficie d'une protection IP20. Il est conforme à la norme IEEE 1613 pour les applications de sous-stations électriques et certifié pour zones dangereuses UL Class I, Division 2, Groups A–D (T4) ainsi que ANSI/ISA 12.12.01-2007.

Certifications et conformité

Le switch est certifié CE, EMC, FCC, RoHS, UL 508, GOST-R et conçu pour un fonctionnement jusqu'à 3 048 m d'altitude avec une humidité relative de 5 % à 95 % sans condensation. Garantie 3 ans constructeur.

Applications typiques

• Infrastructures réseau industrielles avec liaisons fibre longue distance
• Sous-stations électriques et réseaux Smart Grid
• Automatisation de process et systèmes SCADA
• Transport ferroviaire et infrastructures de transport
• Réseaux de distribution d'énergie et énergies renouvelables
• Installations pétrolières et gazières (zones ATEX/hazardous)
• Traitement des eaux et eaux usées
• Automatisation de bâtiments techniques et data centers
