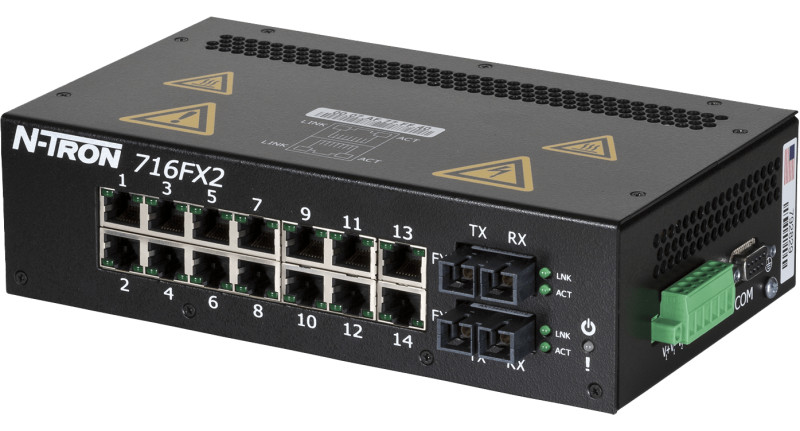

HMS Networks - N-Tron 716FXE2-SC-15-HV

Le switch industriel manageable HMS Networks - N-Tron 716FXE2-SC-15-HV combine robustesse extrême et fonctionnalités avancées de gestion réseau pour les environnements industriels exigeants. Conçu pour délivrer une performance optimale dans des conditions difficiles, il offre une connectivité cuivre et fibre optique longue distance, une redondance réseau ultra-rapide et une gestion complète via interface web ou SNMP.

Configuration des ports et connectivité

Le switch dispose de 14 ports 10/100Base-TX RJ-45 auto-négociés (duplex et MDI/MDIX) et de 2 ports fibre optique 100Base-FX monomode avec connecteurs SC permettant des liaisons jusqu'à 15 km. Tous les ports cuivre fonctionnent en mode store-and-forward avec capacité wire speed, garantissant des performances maximales sans perte de données.

Redondance réseau N-Ring

La technologie propriétaire N-Ring™ assure un temps de restauration réseau de ~30 ms en cas de coupure. Le switch peut fonctionner comme membre ou gestionnaire d'anneau (ring manager), avec support jusqu'à 250 switches N-Tron managés. Le ring manager fournit des diagnostics complets de défaillance et le statut de santé de l'anneau via navigateur web. Protocoles de redondance complémentaires : STP et RSTP.

Fonctions de gestion avancées

L'interface de gestion web permet de configurer facilement les fonctionnalités suivantes :

• SNMP v1/v2/v3 pour la supervision à distance
• VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux
• Port trunking pour l'agrégation de bande passante
• Port mirroring pour l'analyse du trafic
• IGMP snooping automatique pour l'optimisation du multicast
• Broadcast/multicast storm control
• Limitation du débit entrée/sortie par port

Sécurité renforcée

Le switch intègre un filtrage MAC par port supportant jusqu'à 8 000 adresses MAC, offrant un niveau élevé de sécurité pour les connexions réseau. Les LED sont configurables pour indiquer les défaillances d'alimentation et le statut N-Ring.

Serveur DHCP intégré

Le serveur DHCP embarqué attribue automatiquement les adresses IP aux équipements connectés. Support des options DHCP 82 (relay), 61 et mécanisme de fallback IP.

Alimentation et protection électrique

Alimentation 40-160 VDC avec entrées redondantes et protection contre les inversions de polarité. Toutes les interfaces bénéficient de diodes de protection ESD et contre les surtensions.

Robustesse industrielle extrême

Le boîtier métallique durci est conçu pour les environnements les plus sévères :

• Température de fonctionnement : -40 à +70 °C
• Chocs : 200g @ 10ms
• Vibrations : 50g, 5-200 Hz triaxial
• MTBF : plus de 2 millions d'heures
• Humidité relative : 5 à 95 % (sans condensation)
• Montage sur rail DIN (support fourni)
• Dimensions : 58 × 211 × 122 mm (H × L × P)
• Indice de protection : IP20

Certifications et conformité

Le switch répond aux exigences des environnements industriels critiques :

• IEEE 1613 (sous-stations électriques)
• UL Class I, Division 2 pour zones dangereuses
• TÜV/GS certifié EN 60950-1
• CE, FCC, RoHS

Supervision à distance

Le logiciel N-View™ (Windows) permet la supervision à distance de tous les paramètres et l'état du réseau en temps réel.

Applications typiques

Le switch HMS Networks - N-Tron 716FXE2-SC-15-HV est idéal pour les infrastructures industrielles nécessitant connectivité longue distance et haute disponibilité : sous-stations électriques, sites de production d'énergie, automation d'usine, contrôle de procédés, réseaux de transport et infrastructure, oil & gas, traitement eau/eaux usées.
