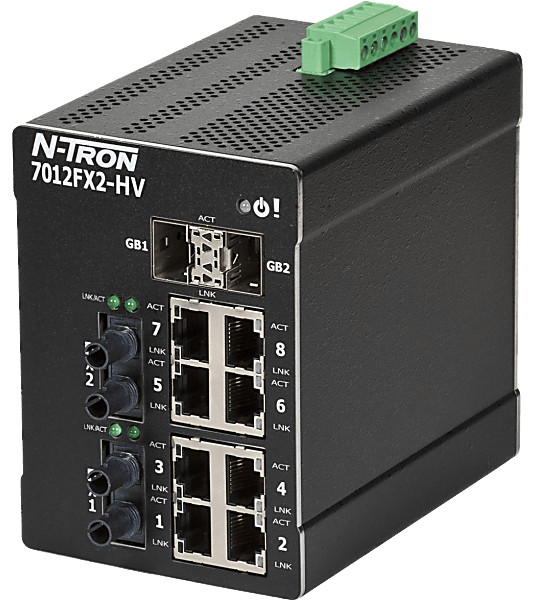

HMS Networks - N-Tron 7012FXE2-ST-40-HV

Le switch Ethernet industriel manageable HMS Networks N-Tron 7012FXE2-ST-40-HV offre une connectivité robuste pour les environnements industriels exigeants. Ce switch 12 ports combine connectivité cuivre et fibre longue distance avec des fonctionnalités de gestion avancées, permettant de déployer et superviser des infrastructures réseau critiques via une interface web intuitive. Certifié pour les environnements difficiles avec boîtier métallique renforcé, il garantit des performances fiables dans les installations industrielles, ferroviaires et sites distants.

Architecture réseau hybride cuivre-fibre

Le switch 7012FXE2-ST-40-HV dispose de 8 ports 10/100BaseTX RJ-45 auto-sensing pour duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. Il intègre 2 ports fibre 100BaseFX avec connecteurs ST et une portée de 40 km en monomode, permettant de relier des sites distants sans infrastructure cuivre. Deux emplacements SFP Gigabit optionnels offrent une bande passante supplémentaire pour les liaisons montantes ou l'interconnexion de réseaux à haut débit.

Fonctionnalités de gestion complètes

L'interface de gestion web permet de configurer SNMP v1/v2/v3 pour la supervision réseau, VLAN pour la segmentation du trafic, Quality of Service (QoS) pour la priorisation des flux critiques, ainsi que port trunking, port mirroring et IGMP snooping automatique. Le switch prend en charge un serveur DHCP avec assignation automatique d'adresses IP, incluant DHCP Option 82 relay, Option 61 et IP fallback. La sécurité renforcée s'appuie sur un filtrage MAC par port supportant jusqu'à 8 000 adresses.

Redondance N-Ring avec temps de cicatrisation 30 ms

La technologie propriétaire N-Ring permet de créer des topologies en anneau redondant avec un temps de cicatrisation d'environ 30 millisecondes en cas de rupture de lien. Le switch supporte jusqu'à 250 switches N-Tron managés dans un même anneau. Le gestionnaire d'anneau fournit des diagnostics complets de défaillance et le statut de santé de l'anneau via l'interface web. Le switch prend également en charge STP, RSTP et MSTP pour la compatibilité avec d'autres équipements Ethernet industriels.

Supervision à distance avec N-View

Le logiciel N-View pour Windows permet la supervision à distance du switch et de l'infrastructure réseau. Des indicateurs LED bi-colores configurables signalent visuellement l'état du switch, les alarmes de contact, les défaillances d'alimentation et le statut N-Ring. Le switch intègre un contact d'alarme configurable pour l'intégration dans des systèmes de supervision tiers.

Robustesse pour environnements industriels sévères

Le boîtier métallique renforcé (10,8 × 8,2 × 11,7 cm) résiste aux chocs de 50g @ 10ms et aux vibrations de 30g, 10-200 Hz triaxial. La plage de température de fonctionnement s'étend de -40°C à +70°C, avec stockage de -40°C à +85°C. Le switch fonctionne dans des environnements à humidité relative de 5 % à 95 % (sans condensation) et jusqu'à 3048 mètres d'altitude. Il bénéficie d'une certification UL Class I Division 2 pour zones dangereuses, ainsi que des marquages CE, FCC, EN 50155 (applications ferroviaires) et ABS. Le MTBF dépasse 2 millions d'heures.

Alimentation redondante haute tension

Le switch accepte une alimentation redondante 43-300 VDC avec protection contre les inversions de polarité. Tous les ports sont équipés de diodes de protection ESD et contre les surtensions. Le montage s'effectue sur rail DIN 35 mm (support inclus) ou en rack avec les accessoires appropriés.

Spécifications techniques

• 8 ports 10/100BaseTX RJ-45 auto-sensing (duplex, MDIX)
• 2 ports fibre 100BaseFX avec connecteurs ST, monomode 40 km
• 2 emplacements SFP Gigabit optionnels
• N-Ring avec cicatrisation ~30 ms, anneau jusqu'à 250 switches
• STP, RSTP, MSTP
• SNMP v1/v2/v3, VLAN, QoS, IGMP snooping automatique
• Port trunking, port mirroring
• Limitation du débit ingress/egress par port
• Contrôle des tempêtes broadcast/multicast
• Serveur DHCP avec Option 82 relay, Option 61, IP fallback
• Filtrage MAC par port (8 000 adresses)
• Contact d'alarme configurable
• LED bi-colores configurables
• Port USB Type B
• Alimentation 43-300 VDC redondante, protection polarité inversée
• Protection ESD et surtension sur tous les ports
• Température : -40°C à +70°C (fonctionnement), -40°C à +85°C (stockage)
• Chocs 50g @ 10ms, vibrations 30g 10-200 Hz triaxial
• Boîtier métallique IP30, 10,8 × 8,2 × 11,7 cm
• Montage rail DIN 35 mm (support inclus)
• UL Class I Division 2, CE, FCC, EN 50155, ABS
• MTBF > 2 millions d'heures
• Garantie 3 ans
