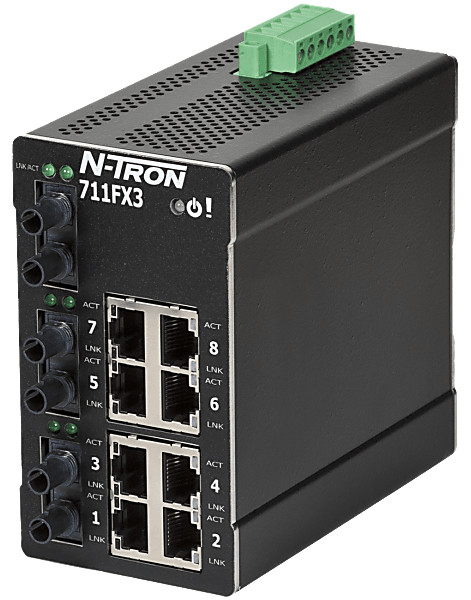

HMS Networks - N-Tron 711FXE3-ST-40-HV

Le switch Ethernet industriel manageable N-Tron 711FXE3-ST-40-HV combine robustesse et haute performance pour connecter vos équipements Ethernet dans les environnements industriels exigeants. Conçu pour des applications critiques nécessitant des liaisons longue distance, ce switch 11 ports offre une flexibilité totale grâce à sa combinaison de ports cuivre et fibre optique, tout en garantissant une gestion réseau avancée et une disponibilité maximale.

Architecture et connectivité

Le 711FXE3-ST-40-HV intègre 8 ports cuivre 10/100BaseTX RJ-45 auto-sensing pour duplex et MDIX, configurables automatiquement à la vitesse maximale ou paramétrables manuellement. Les 3 ports fibre optique 100BaseFX avec connecteurs ST exploitent une fibre monomode pour des transmissions jusqu'à 40 km, idéales pour interconnecter des sites distants ou des installations étendues. Tous les ports fonctionnent en mode store-and-forward pour une performance optimale.

Gestion réseau avancée

Ce switch manageable se configure intégralement depuis un navigateur web. Il prend en charge SNMP v1/v2/v3 pour la supervision, VLAN pour la segmentation du trafic, Quality of Service (QoS), port trunking, port mirroring, IGMP snooping automatique, contrôle de tempête broadcast/multicast et limitation du débit par port (ingress/egress). Le serveur DHCP intégré assigne automatiquement les adresses IP (avec options 82, 61 et IP fallback). La sécurité par port filtre les adresses MAC avec une capacité de 8 000 adresses MAC.

Redondance N-Ring et haute disponibilité

La technologie N-Ring propriétaire garantit un temps de cicatrisation d'environ 30 ms en cas de rupture du réseau, avec prise en charge de topologies en anneau jusqu'à 250 switches N-Tron. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et l'état de santé du réseau via navigateur. Le switch supporte également STP et RSTP pour la redondance standard.

Robustesse industrielle et certifications

Conçu pour les environnements sévères, le 711FXE3-ST-40-HV fonctionne de -40 °C à +70 °C avec une humidité relative de 5 % à 95 % (sans condensation). Le boîtier métallique durci sur rail DIN (dimensions : 109,2 mm × 61 mm × 116,8 mm) offre une protection IP20. Le switch résiste à des chocs de 50g @ 10ms et vibrations de 30g, 10-200 Hz, triaxial. Certifications : IEEE 1613, UL Class I, Division 2 (environnements dangereux), CE, FCC, TÜV/GS (EN 60950-1), GOST-R, RoHS. MTBF supérieur à 2 millions d'heures.

Alimentation redondante et protection

Entrée d'alimentation redondante 43-300 VDC avec protection contre l'inversion de polarité. Diodes de protection ESD et surtension sur tous les ports. Contact d'alarme configurable pour la surveillance des défaillances.

Supervision et indicateurs LED

Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état N-Ring. Le logiciel N-View pour Windows permet la supervision à distance en temps réel.

Caractéristiques techniques

• 8 ports cuivre 10/100BaseTX RJ-45 auto-sensing (duplex, MDIX)
• 3 ports fibre optique 100BaseFX ST monomode, portée 40 km
• Gestion web, SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring
• IGMP snooping automatique, contrôle de tempête, limitation débit par port
• Serveur DHCP intégré (options 82, 61, IP fallback)
• Sécurité par port : filtrage MAC jusqu'à 8 000 adresses
• Redondance N-Ring (~30 ms), STP, RSTP
• Alimentation redondante 43-300 VDC, protection inversion polarité
• Température de fonctionnement : -40 °C à +70 °C
• Boîtier métallique IP20, montage rail DIN
• Choc 50g @ 10ms, vibration 30g 10-200 Hz triaxial
• Certifications : IEEE 1613, UL Class I Div. 2, CE, FCC, TÜV, GOST-R, RoHS
• MTBF : > 2 millions d'heures
• Poids : 1 132,5 g
• Garantie : 3 ans

Applications

Infrastructures industrielles étendues, automatisation d'usine, réseaux de génération d'énergie, pétrole et gaz, eau/eaux usées, transport et infrastructures, centres de données, systèmes critiques nécessitant redondance et liaisons longue distance.
