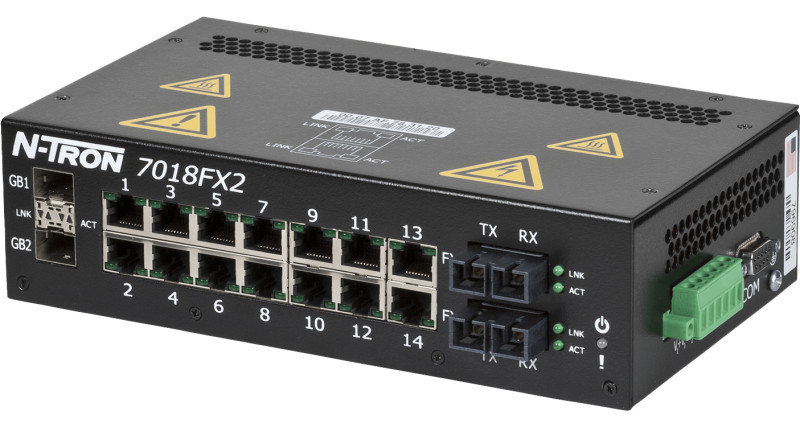

HMS Networks - N-Tron 7018FXE2-SC-40-HV

Le switch manageable HMS N-Tron 7018FXE2-SC-40-HV offre une infrastructure réseau adaptée aux environnements industriels sévères et aux installations ferroviaires. Avec ses 18 ports dont 2 ports fibre 100Base-FX longue distance et 2 emplacements SFP Gigabit optionnels, ce switch combine connectivité cuivre et fibre pour répondre aux besoins de transmission sur longue distance et de montée en débit. Son boîtier métallique renforcé, sa plage de température étendue de -40 à 70 °C et son alimentation haute tension 40-160 VDC redondante garantissent une fiabilité opérationnelle dans les conditions les plus exigeantes.

Configuration des ports et connectivité

Le 7018FXE2-SC-40-HV dispose de 14 ports RJ-45 cuivre 10/100BaseTX auto-négociables en vitesse et duplex, avec fonction auto-MDIX intégrée. Ces ports peuvent également être configurés manuellement selon les besoins spécifiques de l'installation. Le switch intègre en standard 2 ports fibre optique 100Base-FX monomode équipés de connecteurs SC, permettant des liaisons jusqu'à 40 km de distance. Deux emplacements SFP Gigabit optionnels offrent la possibilité d'ajouter des ports fibre haut débit pour les applications nécessitant une bande passante élevée.

Fonctions de gestion avancées

Ce switch manageable propose une configuration complète via navigateur web, permettant de paramétrer finement les fonctions réseau. Il supporte les protocoles SNMP v1/v2/v3 pour la gestion et la supervision à distance, les VLAN pour la segmentation du réseau, la qualité de service (QoS) pour la priorisation du trafic, ainsi que le port trunking et le port mirroring pour l'agrégation de liens et l'analyse de trafic. La fonction auto-IGMP snooping optimise la distribution du trafic multicast, tandis que le contrôle des tempêtes broadcast/multicast et la limitation de débit par port (ingress/egress) protègent l'infrastructure contre la congestion.

Sécurité renforcée du réseau

Le 7018FXE2-SC-40-HV intègre un système de filtrage d'adresses MAC par port supportant jusqu'à 8 000 adresses MAC, offrant un contrôle d'accès granulaire au niveau de chaque interface. Cette capacité permet de limiter précisément les équipements autorisés à se connecter sur chaque port, renforçant significativement la sécurité de l'infrastructure réseau industrielle.

Redondance N-Ring avec temps de cicatrisation 30 ms

La technologie propriétaire N-Ring assure une redondance réseau avec un temps de cicatrisation d'environ 30 ms en cas de défaillance d'un lien. Cette topologie en anneau supporte jusqu'à 250 switches managés N-Tron sur un même anneau. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défauts et l'état de santé de l'anneau via l'interface web. Le switch supporte également les protocoles STP et RSTP pour l'interopérabilité avec d'autres équipements réseau.

Serveur DHCP et attribution automatique d'adresses IP

Le switch intègre un serveur DHCP permettant l'attribution automatique d'adresses IP aux équipements connectés, simplifiant le déploiement et la maintenance du réseau. Il prend en charge les options DHCP 82 (relay), 61 et IP fallback, offrant une flexibilité de configuration adaptée aux architectures industrielles complexes.

Alimentation redondante haute tension

L'alimentation du 7018FXE2-SC-40-HV accepte une large plage de tension d'40 à 160 VDC en entrée redondante, permettant de connecter deux sources d'alimentation distinctes pour une disponibilité maximale. Le switch dispose d'une protection contre l'inversion de polarité et de diodes de protection ESD et contre les surtensions sur tous les ports, assurant la protection des équipements contre les perturbations électriques courantes en environnement industriel.

Supervision à distance avec N-View

Le logiciel N-View pour Windows permet la supervision à distance en temps réel du switch et de l'infrastructure réseau. Les indicateurs LED bicolores configurables peuvent être paramétrés pour signaler l'état du contact d'alarme, les défaillances d'alimentation ou le statut de l'anneau N-Ring, facilitant le diagnostic visuel rapide sur site.

Boîtier métallique renforcé pour environnements sévères

Le boîtier en acier renforcé du 7018FXE2-SC-40-HV résiste aux vibrations (50g, 5-200 Hz, triaxial) et aux chocs (200g à 10ms). Ses dimensions compactes de 5,8 cm × 21 cm × 12,1 cm pour un poids de 2038,5 g permettent un montage sur rail DIN 35 mm (support inclus) ou en rack. Le switch fonctionne de -40 à 70 °C en température ambiante et supporte une humidité relative de 5 à 95 % (sans condensation) jusqu'à 3048 m d'altitude. Avec un MTBF supérieur à 2 millions d'heures, il est certifié UL Classe I Division 2 pour les zones dangereuses, EN 50155 pour les applications ferroviaires, ainsi que CE, FCC et RoHS.

Certifications et garantie

Le switch est conforme aux normes TÜV-GS (EN 60950-1), FCC 47 CFR Part 15 Subpart B Classe A, ICES-003 Classe A, EN 55022 Classe A, EN 61000-4-3/4/5/6 et ABS (applications maritimes). Il bénéficie d'une garantie constructeur de 3 ans et est fabriqué aux États-Unis.

• 18 ports : 14 × RJ-45 10/100BaseTX + 2 × fibre 100Base-FX monomode SC 40 km + 2 × SFP Gigabit optionnels
• Switch manageable avec configuration web, SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, auto-IGMP snooping
• Redondance N-Ring (~30 ms), STP, RSTP — anneau jusqu'à 250 switches N-Tron
• Sécurité : filtrage MAC par port (8 000 adresses), contrôle tempête broadcast/multicast, limitation débit par port
• Serveur DHCP avec options 82, 61 et IP fallback
• Alimentation redondante 40-160 VDC avec protection polarité inversée, ESD et surtension sur tous les ports
• Supervision N-View, LED configurables (alarme, alimentation, N-Ring)
• -40 à 70 °C, boîtier acier renforcé, montage DIN-rail ou rack, IP20
• UL Classe I Division 2, EN 50155, CE, ABS, MTBF > 2 millions d'heures
• Garantie 3 ans
