HMS Networks - N-Tron NT24K-10FX2-SC

Switch Ethernet industriel manageable 10 ports avec redondance rapide N-Ring

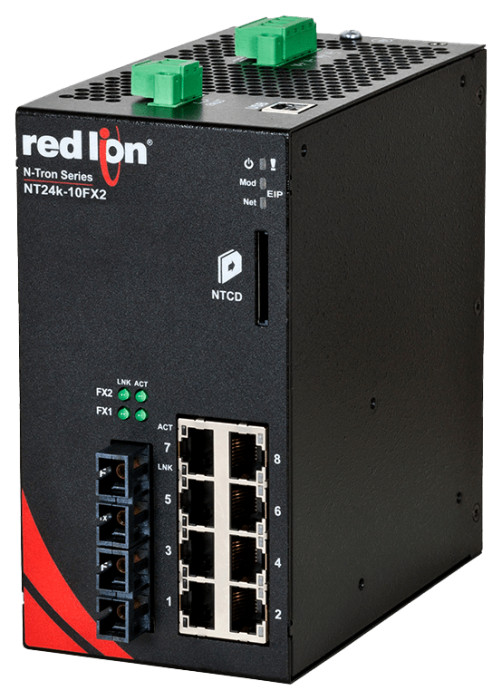

Le NT24K-10FX2-SC est un switch Ethernet industriel manageable conçu pour les environnements exigeants. Il combine huit ports cuivre Gigabit et deux ports fibre optique multimode dans un boîtier compact montable sur rail DIN. Ce switch offre une redondance réseau rapide grâce à la technologie N-Ring avec un temps de cicatrisation d'environ 30 ms, garantissant la continuité des opérations critiques.

La configuration simplifiée et les ports pré-configurés pour N-Ring facilitent le déploiement et la maintenance. Les ports cuivre auto-détectent la vitesse (10/100/1000 Mbps), le mode duplex et MDIX. Les fonctions avancées de gestion incluent SNMP v1/v2/v3, VLAN, QoS, port mirroring, trunking et IGMP snooping automatique. L'interface graphique intuitive simplifie la configuration des VLAN avec une vue logique du switch.

Ports et connectivité

• 8 ports 10/100/1000BaseT RJ45 Gigabit auto-sensing
• 2 ports 100BaseFX multimode avec connecteurs SC, portée 2 km
• Support full/half duplex et wire speed sur tous les ports cuivre
• Auto-détection MDIX, vitesse et contrôle de flux
• 1 port USB Type B pour la configuration locale

Redondance et haute disponibilité

• Technologie N-Ring avec cicatrisation rapide d'environ 30 ms
• Modes N-Ring Manager ou Member avec ports pré-configurés
• Protocoles STP, RSTP et MSTP
• VLAN avec interface graphique simplifiée
• Port trunking et mirroring
• QoS (Quality of Service) pour la priorisation du trafic

Gestion et sécurité

• Interface web de gestion intuitive
• SNMP v1/v2/v3 pour la supervision réseau
• Authentification IEEE 802.1X (RADIUS)
• Protocoles sécurisés SSH, SSL et HTTPS
• Table d'adresses MAC de 16 000 entrées
• Event logging et syslog pour la traçabilité
• Logiciel N-View pour la gestion centralisée de multiples switches

Supervision centralisée N-View

Le logiciel N-View sous Windows permet de superviser plusieurs switches compatibles depuis une interface unique. Cette solution centralise la gestion des firmwares, le groupement des équipements et la planification des mises à jour, réduisant ainsi les temps d'arrêt.

Performances et contrôle du trafic

• IGMP snooping automatique pour l'optimisation du multicast
• Contrôle des tempêtes de broadcast et multicast
• Limitation du débit en ingress et egress par port
• QoS pour la priorisation des flux critiques
• Contact d'alarme configurable

Robustesse industrielle extrême

• Plage de température étendue : -40 à +85°C
• Boîtier métallique renforcé avec montage sur rail DIN
• Résistance aux chocs : 200 g @ 10 ms (fixation murale)
• Résistance aux vibrations : 50 g @ 5-20 Hz triaxial (fixation murale)
• Humidité relative : 10 à 95% sans condensation
• Altitude maximale d'installation : 3 048 m
• MTBF supérieur à 2 millions d'heures

Alimentation et protection

• Entrée d'alimentation redondante 10-49 VDC
• Protection contre l'inversion de polarité
• Diodes de protection ESD et surtension sur tous les ports cuivre

Certifications et conformité

• UL 508 pour équipements de contrôle industriel
• ANSI/ISA-12.12.01-2013 Class I & II Div. 2 et Class III Div. 1 & 2, Groups A, B, C et D (zones dangereuses)
• CAN/CSA-C22.2 No. 14-M1987 et No. 213-M1987 Class I Div. 2
• Certifications CE, EMC, FCC, RoHS
• Conformité IEEE 1613 et NEMA TS1/TS2
• Approbation ABS Type pour applications navales
• Indice de protection IP20

Caractéristiques physiques

• Montage sur rail DIN (support inclus)
• Boîtier métallique compact
• Poids net : 883 g
• Garantie constructeur : 3 ans
• Origine : États-Unis
