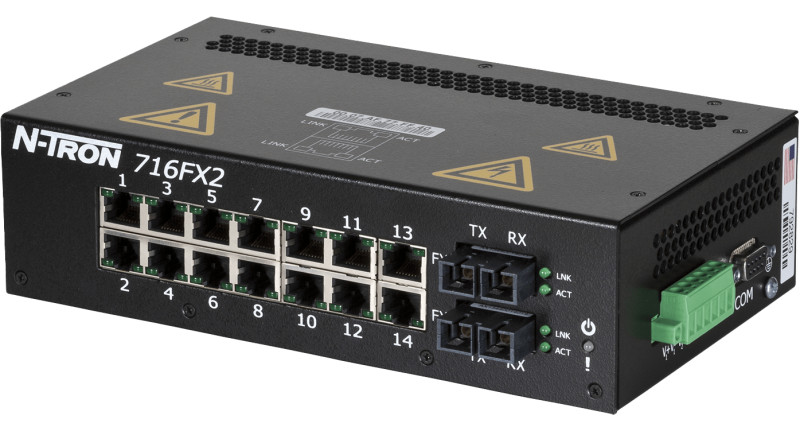

HMS Networks - N-Tron 716FXE2-SC-40-HV

Le switch Ethernet industriel manageable HMS Networks - N-Tron 716FXE2-SC-40-HV offre une solution robuste pour interconnecter vos équipements Ethernet dans les environnements industriels exigeants. Doté de 14 ports cuivre 10/100BaseTX et de 2 ports fibre optique 100BaseFX monomode avec connecteurs SC, ce switch permet des liaisons fibre optique sur des distances jusqu'à 40 km. Grâce à sa technologie de redondance N-Ring avec temps de cicatrisation d'environ 30 ms, il garantit une continuité de service maximale. Conçu pour résister aux conditions difficiles, il fonctionne de -40 °C à +70 °C et dispose d'une double alimentation redondante 40-160 VDC.

Architecture réseau et ports de connexion

Le 716FXE2-SC-40-HV intègre 14 ports cuivre 10/100BaseTX RJ-45 auto-configurables avec détection automatique duplex et MDIX pour une vitesse maximale par défaut. Chaque port peut également être configuré manuellement. Les deux ports fibre optique 100BaseFX monomode disposent de connecteurs SC et permettent des liaisons longue distance jusqu'à 40 km. Tous les ports cuivre fonctionnent à vitesse filaire (wire speed) pour assurer des performances optimales sans latence.

Gestion réseau et administration

Ce switch manageable se configure facilement via une interface web. Il prend en charge SNMP V1/V2/V3 pour la supervision à distance, ainsi que la configuration de VLAN, Quality of Service (QoS), port trunking, port mirroring, IGMP snooping automatique, RSTP et limitation du débit par port (ingress/egress rate limiting). Un serveur DHCP intégré permet l'attribution automatique d'adresses IP avec support DHCP Option 82 relay, Option 61 et IP fallback. Le filtrage MAC par port assure une sécurité renforcée avec support jusqu'à 8 000 adresses MAC.

Redondance réseau N-Ring

La technologie N-Ring propriétaire d'HMS Networks - N-Tron offre une redondance réseau avec un temps de cicatrisation d'environ 30 ms. Le switch peut fonctionner en tant que membre ou manager N-Ring et supporte des anneaux comportant jusqu'à 250 switchs managés N-Tron. Le manager d'anneau fournit un diagnostic complet des défaillances et l'état de santé de l'anneau via navigateur web. Le switch prend également en charge STP et RSTP pour la redondance réseau standard.

Supervision et surveillance

Le logiciel N-View sous Windows permet la supervision à distance en temps réel de l'état du switch. Des indicateurs LED configurables signalent l'alimentation, l'état du N-Ring et le fonctionnement des ports. Un contact d'alarme configurable permet l'intégration avec des systèmes de supervision externes. Les fonctions de contrôle du trafic incluent la gestion des tempêtes broadcast/multicast pour protéger le réseau contre la saturation.

Robustesse industrielle et certifications

Conçu pour les environnements industriels sévères, le 716FXE2-SC-40-HV fonctionne de -40 °C à +70 °C et tolère une humidité relative de 5 % à 95 % (sans condensation). Son boîtier métallique durci pour montage DIN-rail (support inclus) offre un indice de protection IP20. Il résiste aux chocs de 200g à 10ms et aux vibrations de 50g, 5-200Hz, triaxiales. Certifié IEEE 1613, homologué UL Class I, Division 2 pour zones dangereuses, et certifié CE et TÜV/GS selon EN 60950-1, il affiche un MTBF supérieur à 2 millions d'heures.

Alimentation et protection électrique

Le switch dispose d'une double entrée d'alimentation redondante 40-160 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports pour garantir la fiabilité dans les environnements électriquement perturbés.

Applications et déploiement

Le HMS Networks - N-Tron 716FXE2-SC-40-HV convient aux infrastructures industrielles nécessitant des liaisons fibre optique longue distance : sites étendus, liaisons inter-bâtiments, installations en environnements difficiles (pétrole et gaz, énergie, transport, traitement de l'eau), automatismes industriels avec continuité de service critique. Le switch se monte sur rail DIN standard dans les armoires et coffrets industriels. Une garantie de 3 ans couvre l'équipement.
