HMS Networks - N-Tron 716FXE2-ST-40-HV

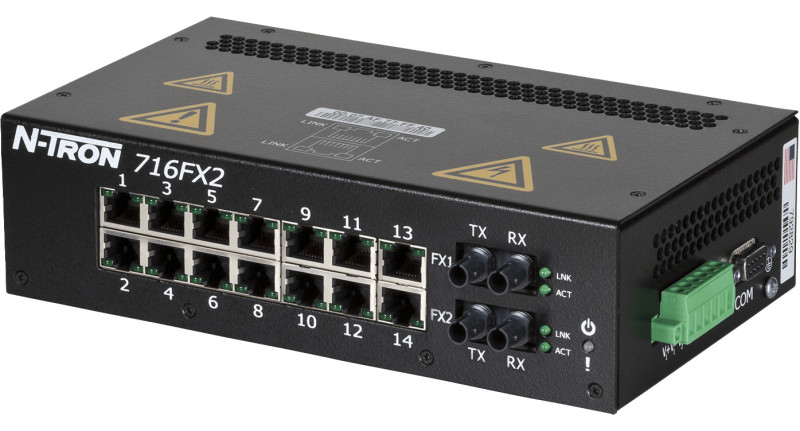

Le switch industriel manageable N-Tron 716FXE2-ST-40-HV offre une infrastructure Ethernet robuste et performante pour connecter vos équipements industriels en environnements exigeants. Combinant 14 ports cuivre 10/100BaseTX et 2 ports fibre optique 100BaseFX monomode 40 km avec connecteurs ST, ce switch répond aux besoins de connectivité locale et longue distance. Sa technologie de redondance N-Ring garantit un temps de guérison inférieur à 30 ms pour maintenir la continuité de vos opérations critiques.

Connectivité mixte cuivre et fibre optique longue portée

Le 716FXE2-ST-40-HV met à disposition 14 ports 10/100BaseTX RJ45 auto-négociés (duplex, MDIX, vitesse) et 2 ports fibre optique 100BaseFX monomode équipés de connecteurs ST. Ces ports fibre supportent des distances allant jusqu'à 40 km, permettant l'interconnexion de sites distants sans répéteurs intermédiaires. L'architecture store-and-forward assure un traitement optimal des trames et des performances wire-speed sur l'ensemble des ports.

Redondance réseau et haute disponibilité

La technologie N-Ring propriétaire N-Tron offre un temps de restauration inférieur à 30 millisecondes en cas de rupture d'un lien. Le switch peut agir comme membre ou manager d'anneau et supporte jusqu'à 250 switches N-Tron dans un même anneau. Le manager de l'anneau fournit des diagnostics complets et un état de santé accessible via interface web. Le switch prend également en charge les protocoles STP et RSTP pour les topologies redondantes standard.

Fonctions de gestion avancées

Le switch dispose d'une interface de gestion complète accessible via navigateur web, offrant la configuration de :

• VLAN pour la segmentation du trafic
• Quality of Service (QoS) pour la priorisation des flux critiques
• SNMP v1/v2/v3 pour la supervision et l'intégration aux plateformes de gestion
• IGMP snooping automatique pour l'optimisation du multicast
• Port mirroring pour l'analyse de trafic
• Port trunking pour l'agrégation de bande passante
• Contrôle du débit par port (ingress/egress rate limiting)
• Protection contre les tempêtes broadcast/multicast

Sécurité renforcée des accès réseau

Le 716FXE2-ST-40-HV intègre un filtrage d'adresses MAC par port supportant jusqu'à 8 000 adresses MAC pour un contrôle d'accès granulaire. Un serveur DHCP intégré permet l'attribution automatique d'adresses IP avec support des options 82 (relay), 61 et IP fallback.

Conception industrielle durcie

Le boîtier métallique avec montage sur rail DIN (dimensions : 58 mm × 211 mm × 122 mm) résiste aux chocs de 200g à 10 ms et aux vibrations de 50g sur 5-200 Hz triaxiaux. Le switch fonctionne sur une plage de température de -40 °C à +70 °C et jusqu'à 3 048 mètres d'altitude. L'alimentation redondante accepte une tension d'entrée de 40 à 160 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et anti-surtension équipent tous les ports.

Supervision et diagnostic

Des indicateurs LED configurables signalent l'état d'alimentation et le statut N-Ring. Le logiciel N-View pour Windows permet la supervision à distance de l'infrastructure réseau. Un contact d'alarme configurable autorise la remontée d'alertes vers des systèmes de supervision externes.

Conformité et certifications

Le switch est certifié IEEE 1613 pour les applications de sous-stations électriques, homologué UL Class I Division 2 pour les environnements dangereux, et conforme aux directives CE et FCC. Sa fiabilité est attestée par un MTBF supérieur à 2 millions d'heures. Le produit est couvert par une garantie constructeur de 3 ans.

Caractéristiques techniques

• 14 ports 10/100BaseTX RJ45 auto-négociés
• 2 ports 100BaseFX monomode, connecteurs ST, portée 40 km
• Redondance : N-Ring (~30 ms), STP, RSTP
• Gestion : SNMP v1/v2/v3, interface web
• VLAN, QoS, IGMP snooping, port mirroring, port trunking
• Filtrage MAC : jusqu'à 8 000 adresses
• Serveur DHCP intégré (options 61, 82, IP fallback)
• Alimentation : 40-160 VDC redondante, protection polarité inversée
• Température : -40 °C à +70 °C
• Humidité : 5 % à 95 % (sans condensation)
• Chocs : 200g à 10 ms ; Vibrations : 50g, 5-200 Hz triaxial
• Boîtier métallique DIN-rail, IP20
• Certifications : IEEE 1613, UL Class I Division 2, CE, FCC, RoHS
• MTBF > 2 millions d'heures
• Garantie : 3 ans
