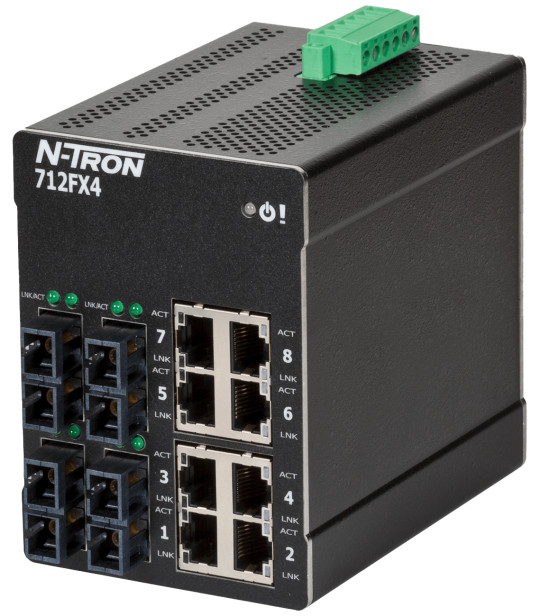

HMS Networks - N-Tron 712FX4-SC

Le switch HMS Networks - N-Tron 712FX4-SC offre une connectivité Ethernet industrielle robuste avec sa configuration 12 ports combinant cuivre et fibre optique. Conçu pour les environnements exigeants, ce switch manageable associe performances réseau et fonctions de gestion avancées pour les installations nécessitant des liaisons étendues et une grande fiabilité.

Architecture réseau et connectivité

Le 712FX4-SC intègre 8 ports 10/100BaseTX RJ-45 avec auto-détection duplex et MDIX, permettant une configuration automatique de la vitesse maximale ou un paramétrage manuel. Ces ports assurent une transmission wire speed sur l'ensemble de l'interface cuivre.

La connectivité fibre s'articule autour de 4 ports 100BaseFX multimode avec connecteurs SC, offrant une portée de 2 km. Cette combinaison cuivre-fibre apporte la flexibilité nécessaire aux architectures industrielles requérant des distances étendues et une immunité au bruit électromagnétique.

Fonctions de gestion et supervision

Le switch propose des fonctionnalités de gestion configurables via interface web, incluant :

• Protocole SNMP v1/v2/v3 pour l'intégration dans les systèmes de supervision réseau
• Configuration VLAN pour la segmentation logique du trafic
• Quality of Service (QoS) pour la priorisation des flux critiques
• Port trunking et port mirroring pour l'agrégation de bande passante et l'analyse de trafic
• IGMP snooping automatique pour l'optimisation du trafic multicast
• Contrôle des tempêtes broadcast/multicast
• Limitation de débit en entrée/sortie par port

Le serveur DHCP intégré automatise l'attribution d'adresses IP avec prise en charge des options 82 (relay), 61 et fallback IP. Le logiciel N-View™ Windows fournit une interface de supervision à distance.

Redondance et disponibilité réseau

La technologie N-Ring™ assure une cicatrisation réseau en environ 30 ms en cas de défaillance d'un lien, avec une capacité étendue supportant jusqu'à 250 switches N-Tron manageables dans l'anneau. Le gestionnaire d'anneau fournit des diagnostics complets et l'état de santé de la topologie via navigateur web.

Le switch supporte également STP et RSTP pour les architectures à topologies maillées. Les indicateurs LED configurables signalent la défaillance d'alimentation et l'état N-Ring.

Sécurité réseau

Le système de filtrage d'adresses MAC par port renforce la sécurité des connexions avec une capacité de 8 000 adresses MAC. Le contact d'alarme configurable permet l'intégration dans les systèmes de gestion d'événements.

Construction industrielle renforcée

Le boîtier métallique montage rail DIN (dimensions 109 mm × 79 mm × 117 mm) assure des performances constantes dans les milieux sévères. Le switch répond aux spécifications :

• Température de fonctionnement : -40 °C à +70 °C
• Chocs : 200g pendant 10 ms
• Vibrations : 50g, 5-200 Hz, triaxial
• Altitude maximale : 3 048 m
• Humidité relative : 5 % à 95 % (sans condensation)
• MTBF : plus de 2 millions d'heures

Alimentation et protection

L'alimentation redondante 10-49 VDC avec protection contre les inversions de polarité garantit la continuité de service. Des diodes de protection ESD et surtension équipent tous les ports pour la protection contre les perturbations électriques.

Conformité et certifications

Le switch 712FX4-SC est conforme aux normes :

• IEEE 1613
• UL 508 Listed
• ANSI/ISA-12.12.01-2007 Class I Division 2 Groups A-D (T4) pour les environnements dangereux
• Certifications CE, FCC, RoHS
• GOST-R
• Indice de protection IP20

Garanti 3 ans, le HMS Networks - N-Tron 712FX4-SC constitue une solution éprouvée pour les infrastructures Ethernet industrielles exigeant fiabilité, distances étendues et gestion réseau avancée.
