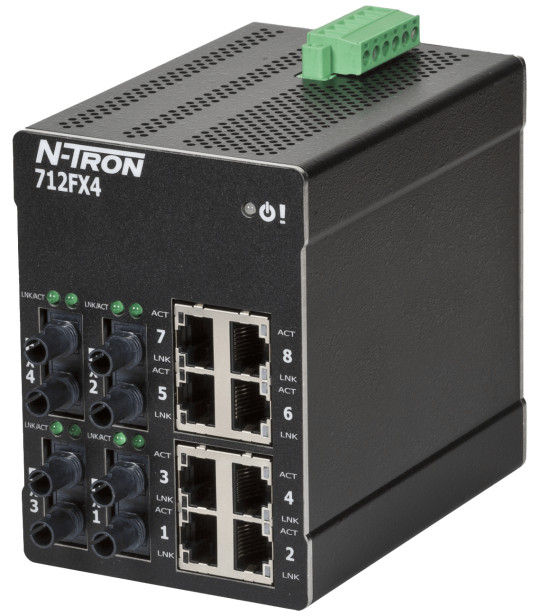

HMS Networks - N-Tron 712FX4-ST

Switch Ethernet industriel manageable 12 ports avec fibre optique multimode

Le switch HMS Networks - N-Tron 712FX4-ST combine connectivité cuivre et fibre optique pour les environnements industriels exigeants. Cette architecture hybride offre huit ports 10/100BaseTX RJ-45 et quatre ports 100BaseFX fibre optique multimode avec connecteurs ST, permettant des liaisons jusqu'à 2 km. Le boîtier métallique renforcé résiste aux chocs (200 g @ 10 ms) et vibrations (50 g, 5-200 Hz, triaxial), avec une plage de température étendue de -40 °C à +70 °C.

Configuration et administration réseau avancées

L'interface de gestion web facilite la configuration SNMP v1/v2/v3, VLAN, Quality of Service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping automatique, et RSTP. Le serveur DHCP intégré assure l'assignation automatique d'adresses IP avec support des options DHCP 82 (relay), 61 et IP fallback. La sécurité des ports repose sur un filtrage par adresse MAC (jusqu'à 8 000 adresses).

Technologie de redondance N-Ring

La technologie N-Ring offre un temps de cicatrisation d'environ 30 ms et supporte jusqu'à 250 switches N-Tron en anneau. Le gestionnaire d'anneau fournit des diagnostics de défauts complets et l'état de santé de l'anneau via navigateur web. Cette redondance s'ajoute au support STP et RSTP.

Ports cuivre auto-configurables

Les huit ports 10/100BaseTX détectent automatiquement le mode duplex et MDIX, avec auto-configuration de la vitesse maximale par défaut (possibilité de configuration manuelle). Tous les ports cuivre fonctionnent en vitesse de ligne (wire speed). Les fonctions de limitation du débit d'entrée/sortie par port et de contrôle des tempêtes broadcast/multicast optimisent la gestion du trafic.

Fiabilité et alimentation redondante

L'alimentation redondante accepte une plage de 10 à 49 VCC avec protection contre les inversions de polarité. Des diodes de protection ESD et anti-surtension équipent tous les ports. Le MTBF dépasse 2 millions d'heures. Les indicateurs LED configurables signalent les défaillances d'alimentation et l'état du N-Ring.

Certifications industrielles

Le switch répond aux exigences IEEE 1613 et dispose des certifications UL 508, UL Class I Division 2 Groups A–D (T4) pour environnements dangereux, CE, FCC et GOST-R. Montage sur rail DIN avec support inclus, boîtier IP20.

Supervision à distance

Le logiciel N-View pour Windows permet la supervision à distance des équipements. Les contacts d'alarme configurables facilitent l'intégration dans les systèmes de gestion d'infrastructure.

Spécifications techniques

• 8 ports 10/100BaseTX RJ-45 auto-sensing (duplex, MDIX, vitesse)
• 4 ports 100BaseFX fibre optique multimode, connecteurs ST, portée 2 km
• Technologie store-and-forward
• Gestion : SNMP v1/v2/v3, interface web, VLAN, QoS, IGMP snooping, RSTP
• Redondance : N-Ring (~30 ms, jusqu'à 250 switches), STP, RSTP
• Sécurité : filtrage MAC par port (8 000 adresses max)
• Serveur DHCP avec options 82, 61, IP fallback
• Alimentation : 10-49 VCC redondante, protection polarité inverse
• Température : -40 à +70 °C (stockage : -40 à +85 °C)
• Humidité relative : 5 % à 95 % (sans condensation)
• Résistance : chocs 200 g @ 10 ms, vibrations 50 g (5-200 Hz, triaxial)
• Altitude maximale d'installation : 3 048 m
• Boîtier métallique DIN rail, IP20, dimensions : 109 mm × 79 mm × 117 mm
• Certifications : IEEE 1613, UL 508, UL Class I Div 2, CE, FCC, RoHS, GOST-R
• MTBF : >2 000 000 heures
• Garantie : 3 ans
• Poids : 1 359 g
