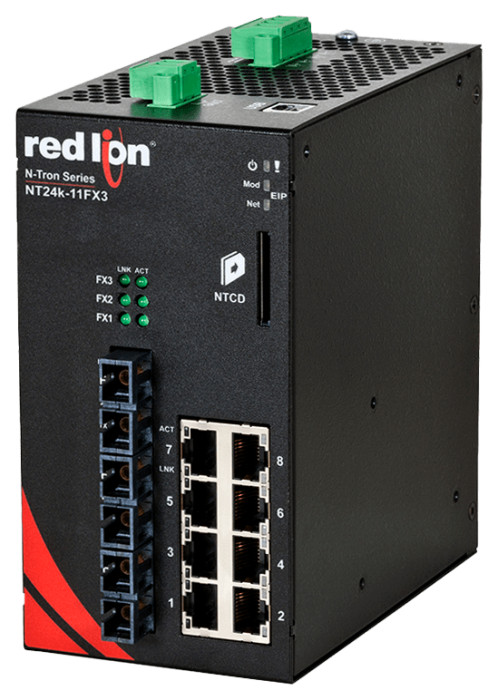

HMS Networks - N-Tron NT24K-11FX3-SC

Switch Ethernet industriel manageable 11 ports Gigabit avec connectivité fibre et cuivre

Le switch Ethernet industriel N-Tron NT24K-11FX3-SC combine performances Gigabit et flexibilité de connexion pour les environnements industriels exigeants. Ce modèle manageable offre 8 ports cuivre 10/100/1000BaseTX RJ45 et 3 ports fibre 100BaseFX multimode avec connecteurs SC (distance 2 km), permettant de structurer des réseaux redondants sur fibre optique tout en conservant une connectivité cuivre pour les équipements locaux.

Conçu pour répondre aux contraintes des installations industrielles, le NT24K-11FX3-SC fonctionne dans une plage de température de -40°C à +85°C et tolère des conditions de choc (200 g @ 10 ms) et de vibrations (50 g @ 5-20 Hz) sévères. Son indice de protection IP20, son montage sur rail DIN (support inclus) et son boîtier métallique assurent une intégration robuste dans les armoires électriques.

Redondance N-Ring et protocoles de haute disponibilité

Le switch NT24K-11FX3-SC intègre la technologie N-Ring propriétaire N-Tron, avec un temps de cicatrisation inférieur à 30 ms en cas de rupture de liaison. Les ports N-Ring pré-configurés simplifient le déploiement : il suffit de basculer le switch du mode « auto-member » au mode « manager » pour reconfigurer l'anneau. Cette redondance ultra-rapide garantit la continuité des opérations critiques.

Le switch supporte également les protocoles standards STP, RSTP et MSTP, offrant une compatibilité multi-constructeurs et une flexibilité d'architecture réseau.

Ports cuivre Gigabit auto-adaptatifs et ports fibre multimode

Les 8 ports 10/100/1000BaseTX RJ45 détectent automatiquement la vitesse (10/100/1000 Mbps), le mode duplex (full/half), le contrôle de flux et la polarité (MDIX). Cette auto-négociation simplifie le câblage et élimine les erreurs de configuration. Les ports fonctionnent en full wire speed, garantissant des débits Gigabit soutenus.

Les 3 ports fibre 100BaseFX multimode avec connecteurs SC permettent des liaisons jusqu'à 2 km, idéales pour interconnecter des bâtiments ou des zones distantes au sein d'un site industriel. La fibre optique offre une immunité totale aux interférences électromagnétiques.

Gestion avancée et sécurité réseau renforcée

Le NT24K-11FX3-SC est un switch manageable offrant un contrôle approfondi du réseau :

• SNMP v1/v2/v3 pour la supervision et la gestion à distance
• IGMP auto-snooping pour optimiser le trafic multicast
• Quality of Service (QoS) pour prioriser les flux critiques
• VLANs avec interface graphique simplifiée montrant une vue logique du switch et du marquage de ports
• Port trunking et mirroring pour l'agrégation de bande passante et l'analyse de trafic
• Broadcast/multicast storm control et limitation de débit par port (ingress/egress)

Côté sécurité, le switch intègre :

• Authentification IEEE 802.1X (RADIUS) par port et par utilisateur
• SSH/SSL/HTTPS pour sécuriser les accès d'administration
• Table d'adresses MAC étendue : 16 000 entrées
• Event logging et syslog pour la traçabilité des événements
• Protection ESD et parafoudres sur tous les ports cuivre

Logiciel N-View pour centraliser la gestion de parc

Le logiciel N-View (Windows) permet de superviser et gérer simultanément plusieurs switches N-Tron compatibles depuis une interface unique. Il centralise la gestion du firmware, le groupement d'équipements et la planification des mises à jour, réduisant les temps d'arrêt et simplifiant la maintenance de parcs étendus.

Alimentation redondante et fiabilité industrielle

Le NT24K-11FX3-SC dispose d'une alimentation redondante 10-49 VDC avec protection contre les inversions de polarité. Ce double accès d'alimentation garantit la continuité de service en cas de défaillance d'une source.

Le switch affiche une fiabilité exceptionnelle : MTBF supérieur à 2 millions d'heures. Il est conforme aux normes industrielles les plus strictes :

• UL Class I Division 2 pour zones dangereuses (groupes A, B, C, D)
• IEEE 1613 (substations électriques)
• NEMA TS1/TS2 (systèmes de transport)
• ABS Type Approval pour applications maritimes
• CE, FCC, RoHS

Configuration simplifiée et évolutivité

Le NT24K-11FX3-SC est conçu pour faciliter le déploiement initial tout en offrant des fonctions avancées pour accompagner la croissance du réseau. Les améliorations d'ergonomie, notamment sur la configuration des VLANs avec vue graphique, réduisent les risques d'erreur et accélèrent la mise en service.

Le port USB Type B permet un accès local pour la configuration et la maintenance.

Caractéristiques techniques

• Ports Ethernet : 8× RJ45 10/100/1000BaseTX, 3× SC 100BaseFX multimode fibre (2 km)
• Auto-négociation : vitesse, duplex, MDIX, contrôle de flux
• Redondance : N-Ring (~30 ms), STP, RSTP, MSTP
• Gestion : SNMP v1/v2/v3, SSH/SSL/HTTPS, IEEE 802.1X, RADIUS
• Fonctions avancées : VLANs, QoS, IGMP snooping, port mirroring/trunking, storm control, rate limiting
• Table MAC : 16 000 adresses
• Alimentation : 10-49 VDC, redondante, protection inversion polarité
• Port USB : Type B
• Contact d'alarme : configurable
• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 10 à 95 % (sans condensation)
• Choc : 200 g @ 10 ms (montage sur cloison)
• Vibrations : 50 g @ 5-20 Hz triaxial (montage sur cloison)
• Altitude maximale d'installation : 3048 m
• Montage : rail DIN (support inclus)
• Boîtier : métal
• Indice de protection : IP20
• MTBF : > 2 millions d'heures
• Poids net : 888 g
• Garantie : 3 ans
• Pays d'origine : États-Unis

Applications

Le switch NT24K-11FX3-SC est adapté aux infrastructures industrielles nécessitant connectivité fibre et cuivre, redondance rapide et gestion avancée : automatismes d'usine, systèmes de contrôle-commande, infrastructures critiques (énergie, eau, transport), réseaux de substations électriques, installations maritimes, environnements classés en zones dangereuses.
