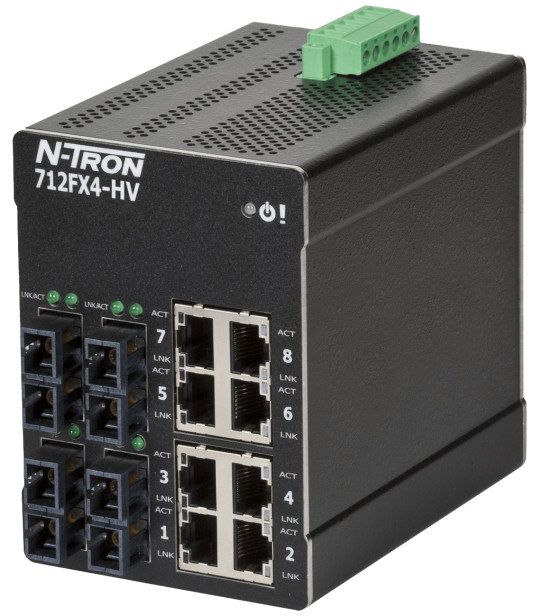

HMS Networks - N-Tron 712FX4-SC-HV

Le switch Ethernet industriel manageable N-Tron 712FX4-SC-HV offre une connectivité robuste et performante pour les environnements industriels exigeants. Ce switch 12 ports combine ports cuivre et fibre optique pour répondre aux besoins de distance étendues et de flexibilité des installations industrielles. Conçu pour résister aux conditions les plus sévères, il intègre la technologie de redondance N-Ring avec un temps de cicatrisation de ~30 ms, garantissant une continuité de service optimale dans les applications critiques.

Architecture réseau hybride cuivre et fibre

Le 712FX4-SC-HV dispose de 8 ports cuivre 10/100BaseTX RJ45 et 4 ports fibre optique 100BaseFX multimode avec connecteurs SC, supportant des distances jusqu'à 2 km sur fibre. Cette architecture hybride permet de connecter à la fois des équipements locaux via les ports cuivre et d'étendre le réseau sur des distances importantes grâce aux ports fibre, offrant une flexibilité maximale pour les topologies industrielles complexes.

Les ports cuivre intègrent l'auto-détection duplex et MDIX, ainsi qu'une configuration automatique de la vitesse maximale, avec possibilité de configuration manuelle selon les besoins spécifiques. Tous les ports 10/100BaseTX fonctionnent à vitesse fil (wire speed), garantissant des performances optimales sans goulet d'étranglement.

Fonctions de gestion avancées

Ce switch manageable offre un ensemble complet de fonctionnalités de gestion configurables via interface web :

• SNMP v1/v2/v3 pour la supervision réseau
• VLAN pour la segmentation logique du réseau
• Quality of Service (QoS) pour la priorisation du trafic
• Port trunking pour l'agrégation de liens
• Port mirroring pour l'analyse du trafic
• IGMP snooping automatique pour l'optimisation du trafic multicast
• RSTP (Rapid Spanning Tree Protocol) pour la redondance
• Contrôle des tempêtes broadcast/multicast
• Limitation du débit par port (ingress/egress)

Le switch intègre un serveur DHCP pour l'attribution automatique d'adresses IP, avec support des options DHCP 82 relay, option 61 et IP fallback, simplifiant considérablement le déploiement et la gestion des équipements réseau.

Technologie N-Ring pour une redondance ultra-rapide

La technologie propriétaire N-Ring offre un temps de cicatrisation de ~30 ms en cas de rupture de boucle, bien supérieur aux protocoles de redondance standards. Le switch peut fonctionner comme membre ou gestionnaire de boucle N-Ring, supportant jusqu'à 250 switches N-Tron managés dans un même anneau. Le gestionnaire de boucle fournit des diagnostics complets de défaut et l'état de santé de l'anneau via l'interface navigateur.

Sécurité renforcée

Le 712FX4-SC-HV intègre un filtrage d'adresses MAC par port pour un niveau de sécurité élevé, avec support jusqu'à 8 000 adresses MAC. Cette fonction de sécurité renforcée des ports empêche les connexions non autorisées et protège l'intégrité du réseau industriel.

Supervision et diagnostic à distance

Le logiciel N-View sous Windows permet la supervision à distance en temps réel de l'état du switch. Les indicateurs LED configurables signalent la défaillance d'alimentation et l'état N-Ring, facilitant le diagnostic visuel rapide. Un contact d'alarme configurable permet l'intégration dans des systèmes de supervision centralisés.

Robustesse industrielle extrême

Conçu pour les environnements industriels les plus exigeants, le 712FX4-SC-HV présente des caractéristiques de robustesse exceptionnelles :

• Plage de température étendue : -40 à 70 °C en fonctionnement
• Boîtier métallique renforcé pour montage DIN-rail (support inclus)
• Résistance aux chocs : 50 g à 10 ms
• Résistance aux vibrations : 30 g, 10-200 Hz, triaxial
• Protection IP20
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• MTBF : plus de 2 millions d'heures

Alimentation redondante et protections électriques

Le switch dispose d'une alimentation redondante 43-300 VDC avec protection contre l'inversion de polarité, assurant une continuité de service même en cas de défaillance d'une source d'alimentation. Des diodes de protection ESD et surtension sont présentes sur tous les ports, protégeant l'équipement contre les perturbations électriques courantes en environnement industriel.

Certifications et conformité

Le N-Tron 712FX4-SC-HV bénéficie de certifications étendues pour les environnements industriels et zones à risque :

• Conformité IEEE 1613
• UL Class I, Division 2 pour atmosphères potentiellement explosives
• TÜV/GS certifié selon EN 60950-1
• GOST-R certifié
• CE, EMC, FCC, RoHS

Caractéristiques techniques

• Nombre total de ports : 12 (8x RJ45 + 4x SC fibre)
• Ports cuivre : 8x 10/100BaseTX RJ45, auto-MDIX, auto-négociation
• Ports fibre : 4x 100BaseFX multimode SC, portée 2 km
• Technologie : store-and-forward
• Alimentation : 43-300 VDC, entrées redondantes
• Température de fonctionnement : -40 à 70 °C
• Dimensions : 109,2 x 78,7 x 116,8 mm (4,3" x 3,1" x 4,6")
• Poids : 1 359 g
• Garantie : 3 ans
• Origine : États-Unis

Le N-Tron 712FX4-SC-HV constitue une solution de connectivité industrielle fiable pour les applications d'automatisation, de contrôle-commande et d'infrastructure réseau nécessitant à la fois robustesse extrême, redondance rapide et gestion avancée.
