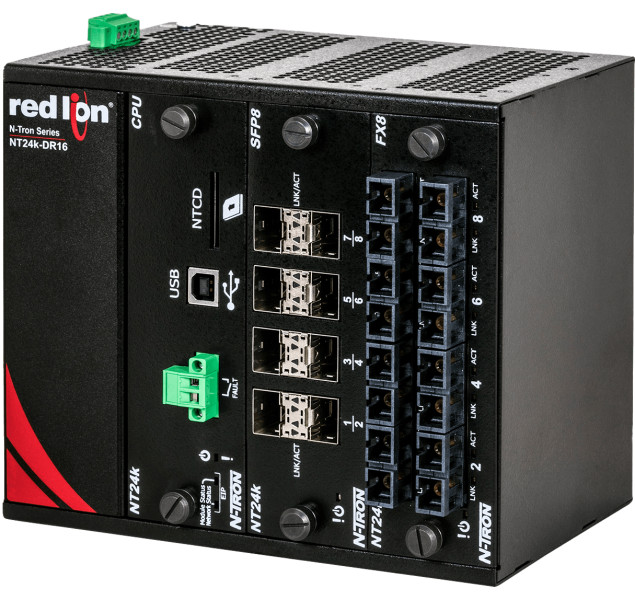

HMS Networks - N-Tron NT24K-DR16-AC

Le switch manageable industriel HMS Networks - N-Tron NT24K-DR16-AC offre une connectivité Gigabit fiable pour les environnements d'automatisation exigeants. Conçu pour les réseaux industriels critiques, ce switch modulaire propose jusqu'à 16 ports configurables et 2 emplacements d'extension pour adapter la configuration aux besoins spécifiques de chaque installation.

Architecture modulaire et évolutive

Le NT24K-DR16-AC se distingue par sa conception modulaire avec 2 emplacements d'extension permettant l'installation de modules hot-swappables 8 ports (vendus séparément). La configuration des ports s'adapte précisément aux exigences réseau : ports 10/100/1000Base-T(X) cuivre RJ45, fibre 100Base (connecteurs SC ou ST), fibre Gigabit (connecteurs LC), ports SFP Gigabit ou ports SFP dual mode (100Base/1000Base). Cette flexibilité autorise jusqu'à 16 ports cuivre, jusqu'à 16 ports fibre ou jusqu'à 16 ports SFP selon les modules installés.

Redondance réseau et continuité de service

La technologie propriétaire N-Ring assure une restauration du réseau en moins de 30 ms en cas de rupture de boucle. Les ports N-Ring pré-configurés simplifient l'intégration de nouveaux switchs NT24k dans l'anneau : le mode "auto-member" permet l'ajout sans reconfiguration complexe. Le basculement du rôle "auto-member" vers "manager" s'effectue directement depuis l'interface. Le switch supporte également les protocoles de redondance standards STP, RSTP et MSTP pour s'intégrer dans des topologies réseau mixtes.

Gestion réseau avancée

L'interface de gestion graphique simplifie la configuration des VLANs grâce à une vue logique du switch affichant la configuration des ports et le tagging VLAN. Le switch intègre les fonctions de gestion de trafic essentielles : IGMP snooping automatique, Quality of Service (QoS), contrôle des tempêtes broadcast/multicast, limitation de débit en entrée et sortie par port. Les fonctions de port trunking, port mirroring et LACP optimisent la bande passante et facilitent le diagnostic réseau.

Sécurité et contrôle d'accès

Le NT24K-DR16-AC intègre plusieurs niveaux de protection : authentification IEEE 802.1X par port et utilisateur avec support RADIUS, protocole SNMPv3 pour la supervision sécurisée, communications chiffrées SSH/SSL/HTTPS, sécurité par adresse MAC. Les logs d'événements et syslogs permettent la traçabilité et l'audit des accès réseau.

Supervision centralisée N-View

Le logiciel N-View (Windows) autorise la supervision de multiples switchs N-View-compatibles depuis une interface unique. Cette solution centralise la gestion du firmware, le regroupement logique des équipements et la planification des mises à jour, réduisant ainsi les interventions sur site et les temps d'arrêt.

Robustesse environnementale

Le boîtier métallique IP20 résiste aux chocs (50 g @ 10 ms) et vibrations (30 g @ 10-200 Hz, triaxial). La plage de température étendue de -40 °C à 85 °C permet le déploiement dans des environnements non climatisés. Le switch fonctionne avec une humidité relative de 10 % à 95 % (sans condensation) et jusqu'à 3048 m d'altitude. La protection contre les inversions de polarité, les décharges électrostatiques (ESD) et les surtensions garantit la fiabilité en milieu perturbé.

Alimentation industrielle

Une entrée d'alimentation unique accepte les tensions 90-264 VAC ou 90-300 VDC, simplifiant l'installation dans des infrastructures à alimentations variées. Le montage sur rail DIN (support inclus) facilite l'intégration dans les armoires électriques industrielles.

Conformité et certifications

Le NT24K-DR16-AC répond aux normes de sécurité ANSI/ISA-12.12.01-2013 Class I & II, Div. 2 et Class III, Div. 1 & 2, Groups A, B, C et D pour zones dangereuses (Hazardous Locations). Certifié UL 508 Industrial Control Equipment, CAN/CSA-C22.2 No. 14-M1987 et CAN/CSA-C22.2 No. 213-M1987 Class I Div. 2 Hazardous Locations. Conformité CE, EMC, FCC et RoHS.

Applications

Le switch HMS Networks - N-Tron NT24K-DR16-AC s'adresse aux réseaux d'automatisme industriel, aux systèmes SCADA et infrastructures critiques, à la vidéosurveillance de sites étendus, aux installations de transport et infrastructures, ainsi qu'aux utilities et réseaux de distribution électrique.

Caractéristiques techniques

• Ports : jusqu'à 16 ports Gigabit configurables
• Modules d'extension : 2 emplacements pour modules hot-swappables 8 ports
• Types de ports disponibles : 10/100/1000Base-T(X) RJ45, fibre 100Base (SC/ST), fibre Gigabit (LC), SFP Gigabit, SFP dual mode
• Redondance : N-Ring < 30 ms, STP, RSTP, MSTP
• Gestion : SNMP v1/v2/v3, interface web graphique
• Sécurité : IEEE 802.1X (RADIUS), SNMPv3, SSH/SSL/HTTPS, MAC security
• Fonctions réseau : IGMP snooping, QoS, VLAN, port trunking, port mirroring, LACP, limitation de débit par port
• Alimentation : 90-264 VAC ou 90-300 VDC, entrée unique
• Protection : polarité inverse, ESD, surtension
• Température de fonctionnement : -40 °C à +85 °C
• Humidité relative : 10 % à 95 % (sans condensation)
• Altitude maximale : 3048 m
• Chocs : 50 g @ 10 ms
• Vibrations : 30 g @ 10-200 Hz (triaxial)
• Boîtier : métallique IP20
• Montage : rail DIN (support inclus)
• Port USB : Type B
• Alarmes : contact d'alarme configurable
• Logging : syslog
• Poids : 3397,5 g
• Certifications : CE, EMC, FCC, RoHS, UL 508, ANSI/ISA-12.12.01-2013, CAN/CSA-C22.2
• Garantie : 3 ans
