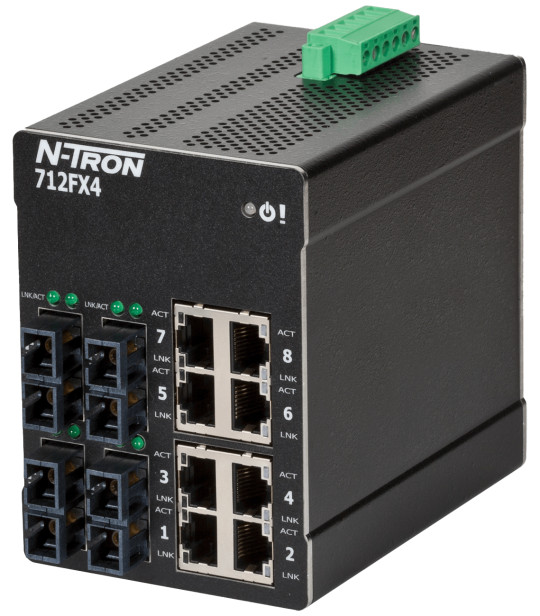

HMS Networks - N-Tron 712FXE4-SC-15

Le HMS Networks - N-Tron 712FXE4-SC-15 est un switch Ethernet industriel manageable 12 ports conçu pour les environnements industriels exigeants. Alliant connectivité cuivre et fibre optique, ce switch offre des capacités de gestion réseau avancées (SNMP, VLAN, QoS) et une redondance N-Ring avec temps de reconfiguration de ~30 ms. Sa conception robuste (boîtier métallique DIN-rail, -40/+70 °C, IP20) et ses certifications UL Class I Division 2, IEEE 1613 et CE en font un équipement adapté aux installations industrielles critiques.

Configuration des ports

• 8 ports 10/100Base-TX RJ45 : auto-négociation duplex et MDIX, débit filaire sur tous les ports
• 4 ports 100Base-FX fibre optique monomode avec connecteurs SC, portée 15 km
• 12 ports au total pour une flexibilité maximale cuivre/fibre

Fonctionnalités de gestion réseau

• Switch manageable : configuration via interface Web intuitive
• SNMP v1/v2/v3 pour la supervision et la gestion à distance
• VLAN : segmentation réseau pour isoler le trafic
• Quality of Service (QoS) : priorisation du trafic critique
• Port trunking : agrégation de liens pour augmenter la bande passante
• Port mirroring : duplication de trafic pour analyse et diagnostic
• IGMP snooping automatique pour optimiser le trafic multicast
• Broadcast/multicast storm control : protection contre les tempêtes de diffusion
• Limitation de débit par port (ingress/egress)
• Serveur DHCP intégré : attribution automatique d'adresses IP, DHCP Option 82 relay, Option 61, IP fallback

Redondance et fiabilité réseau

• N-Ring™ Manager/Member : temps de reconfiguration ~30 ms, supporte jusqu'à 250 switches N-Tron managés
• Diagnostics de défaillance complets et état de santé de l'anneau via navigateur Web
• STP et RSTP : protocoles de redondance standard
• Architecture store-and-forward pour performances optimales

Sécurité réseau renforcée

• Filtrage d'adresses MAC par port : sécurité accrue des connexions réseau
• Support de 8 000 adresses MAC maximum
• Protection ESD et surtension sur tous les ports

Supervision et diagnostic

• Logiciel N-View™ pour Windows : supervision à distance en temps réel
• Indicateurs LED configurables : signalisation de défaillance d'alimentation et état N-Ring
• Contact d'alarme configurable pour notifications externes

Construction industrielle robuste

• Boîtier métallique DIN-rail (support inclus), dimensions : 109 × 79 × 117 mm
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % sans condensation
• Protection IP20
• Résistance aux chocs : 200 g à 10 ms
• Résistance aux vibrations : 50 g, 5-200 Hz, triaxial
• Altitude maximale d'installation : 3 048 m
• MTBF : plus de 2 millions d'heures

Alimentation redondante

• Entrée tension : 10-49 VDC
• Entrées d'alimentation redondantes pour continuité de service
• Protection contre inversion de polarité

Certifications et conformité

• UL 508 Listed
• UL Class I, Division 2, Groups A-D (T4) : utilisation en zones dangereuses
• ANSI/ISA-12.12.01-2007
• IEEE 1613 : conformité pour applications de sous-stations électriques
• CE, FCC, RoHS
• GOST-R Certified

Applications typiques

• Réseaux d'automatisme industriel nécessitant connectivité cuivre et fibre
• Infrastructures critiques requérant redondance rapide (< 30 ms)
• Sous-stations électriques et installations IEEE 1613
• Environnements à température étendue (-40/+70 °C)
• Installations en zones dangereuses Class I Division 2
• Réseaux industriels avec distances importantes (jusqu'à 15 km en fibre)

Caractéristiques générales

• Référence fabricant : 712FXE4-SC-15
• Marque : N-Tron (HMS Networks)
• Pays d'origine : États-Unis
• Poids net : 1 359 g
• Garantie : 3 ans
