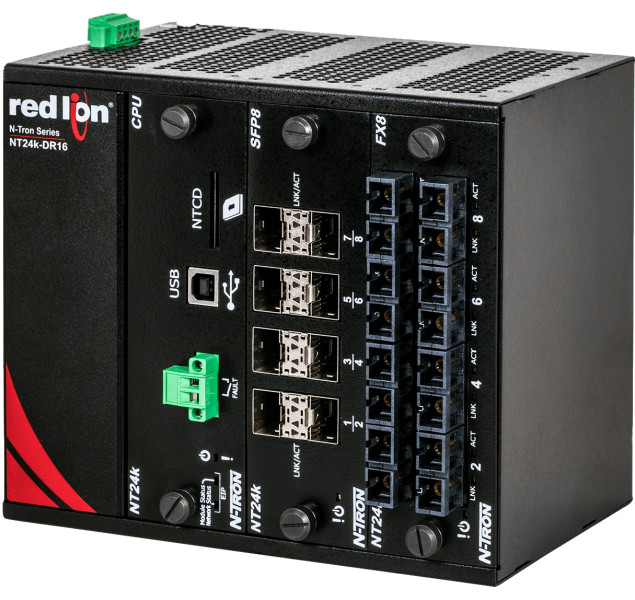

HMS Networks - N-Tron NT24K-DR16-AC-PT

Switch Ethernet industriel manageable NT24K-DR16-AC-PT : connectivité modulaire et synchronisation temporelle précise

Le switch Ethernet industriel manageable HMS N-Tron NT24K-DR16-AC-PT combine performance Gigabit, architecture modulaire et synchronisation temporelle PTP (IEEE 1588) pour les applications d'automatisation industrielle exigeantes. Conçu pour le montage sur rail DIN, ce switch 16 ports offre une flexibilité de configuration unique grâce à ses 2 emplacements d'extension pour modules enfichables à chaud, permettant d'adapter la connectivité aux besoins évolutifs de l'infrastructure réseau.

La technologie de redondance N-Ring™ propriétaire assure un temps de cicatrisation du réseau inférieur à 30 ms en cas de défaillance de liaison. Les ports N-Ring préconfigurés simplifient l'intégration de nouveaux équipements dans l'anneau redondant : il suffit de basculer le mode de « membre automatique » à « gestionnaire » pour reconfigurer la topologie. Cette architecture est complétée par la prise en charge des protocoles STP, RSTP et MSTP pour garantir la haute disponibilité des liaisons critiques.

Connectivité modulaire Gigabit adaptable

L'architecture modulaire du NT24K-DR16-AC-PT permet de configurer jusqu'à 16 ports Gigabit selon les besoins spécifiques de l'installation :

• Ports 10/100/1000Base-T(X) cuivre RJ45
• Ports fibre optique 100Base (SC, ST ou LC)
• Ports fibre optique 1000Base (SC, ST ou LC)
• Emplacements SFP Gigabit
• Emplacements SFP dual mode (100Base/1000Base)

Les 8 modules optionnels sont enfichables à chaud, permettant la maintenance et l'évolution de la configuration sans interruption de service. Cette modularité facilite le déploiement progressif d'une infrastructure fibre optique ou l'intégration de liaisons longue distance via modules SFP adaptés.

Synchronisation temporelle PTP pour applications temps réel

Le NT24K-DR16-AC-PT intègre nativement la synchronisation PTP (Precision Time Protocol, IEEE 1588), protocole essentiel pour les applications industrielles nécessitant une horodatage précis : systèmes de mesure distribués, commande de mouvement synchronisé, contrôle de processus critiques. La synchronisation temporelle sur l'ensemble du réseau garantit la cohérence des données issues de capteurs et automates répartis sur plusieurs segments Ethernet.

Gestion avancée du trafic et qualité de service

Les fonctions de gestion intégrées optimisent la performance et la fiabilité du réseau industriel :

• VLAN avec interface graphique simplifiée affichant la configuration logique des ports et tags
• QoS (Quality of Service) pour priorisation du trafic critique
• IGMP Snooping automatique pour optimisation du trafic multicast
• Limitation de bande passante par port (ingress/egress)
• Contrôle des tempêtes broadcast/multicast
• Agrégation de liens (port trunking) et LACP
• Duplication de ports (port mirroring) pour analyse de trafic

Sécurité réseau multicouche

Le switch NT24K-DR16-AC-PT implémente plusieurs niveaux de protection contre les accès non autorisés :

• Authentification IEEE 802.1X par port et utilisateur (RADIUS)
• Protocole SNMPv3 avec chiffrement des communications de gestion
• Chiffrement SSH/SSL/HTTPS pour administration sécurisée
• Sécurité MAC (filtrage d'adresses matérielles)
• Journalisation des événements (event logs) et syslog distant

Administration simplifiée avec N-View

Le logiciel de supervision N-View™ pour Windows permet la gestion centralisée de multiples switches N-Tron compatibles depuis une interface unique. Les fonctionnalités incluent la mise à jour groupée de firmware, la planification des mises à jour, le regroupement logique d'équipements et la surveillance en temps réel de l'état du réseau, réduisant significativement les temps d'intervention.

Robustesse industrielle -40 à 85°C

Conçu pour les environnements industriels sévères, le NT24K-DR16-AC-PT résiste aux conditions suivantes :

• Plage de température étendue : -40 à 85°C en fonctionnement
• Chocs : 50 g à 10 ms
• Vibrations/sismique : 30 g à 10-200 Hz, triaxial
• Humidité relative : 10 à 95 % (sans condensation)
• Protection ESD et surtensions intégrée
• Boîtier métallique IP20

Alimentation universelle VAC/VDC

Le switch dispose d'une entrée d'alimentation simple acceptant une large plage de tension :

• 90-264 VAC (courant alternatif)
• 90-300 VDC (courant continu)
• Protection contre l'inversion de polarité

Cette flexibilité d'alimentation facilite l'intégration dans des armoires industrielles équipées de sources AC ou DC, sans nécessiter d'adaptation spécifique.

Certifications industrielles étendues

Le NT24K-DR16-AC-PT est certifié pour de multiples environnements réglementés :

• ANSI/ISA-12.12.01-2013 pour zones dangereuses Class I & II, Division 2 et Class III, Division 1 & 2, Groupes A, B, C et D
• UL 508 Industrial Control Equipment
• CAN/CSA-C22.2 No. 14-M1987 Industrial Control Equipment
• CAN/CSA-C22.2 No. 213-M1987 Class I Division 2 Hazardous Locations
• Marquage CE, FCC, RoHS

Installation sur rail DIN

Le boîtier métallique est conçu pour montage rapide sur rail DIN 35 mm (support inclus). Cette méthode d'installation standard simplifie l'intégration dans les armoires électriques industrielles et permet un câblage ordonné des liaisons Ethernet et de l'alimentation.

Caractéristiques techniques NT24K-DR16-AC-PT

• Référence fabricant : NT24K-DR16-AC-PT
• Architecture : switch Ethernet industriel manageable Gigabit
• Ports : jusqu'à 16 ports Gigabit modulaires (configuration selon modules installés)
• Emplacements SFP : jusqu'à 16
• Types de connectivité : 10/100/1000Base-T(X) cuivre, 100Base fibre, 1000Base fibre, SFP Gigabit, SFP dual mode
• Connecteurs : jusqu'à 16× RJ45, jusqu'à 16× SC ou ST, jusqu'à 16× LC (selon modules)
• Slots d'extension : 2 emplacements pour modules enfichables à chaud (8 ports par module optionnel)
• Synchronisation : PTP (IEEE 1588)
• Redondance : N-Ring™ (cicatrisation ~30 ms), STP, RSTP, MSTP
• Protocoles de gestion : SNMP v1/v2/v3
• Gestion du trafic : IGMP Snooping, QoS, limitation par port, contrôle tempêtes broadcast/multicast, agrégation de liens, LACP, port mirroring
• Sécurité : IEEE 802.1X (RADIUS), SNMPv3, SSH/SSL/HTTPS, sécurité MAC, event logging, syslog
• Port USB : 1× USB Type-B
• Contact d'alarme : configurable
• Alimentation : 90-264 VAC / 90-300 VDC (entrée simple)
• Protection polarité : oui
• Température de fonctionnement : -40 à 85°C
• Température de stockage : -40 à 85°C
• Humidité : 10 à 95 % HR (sans condensation)
• Résistance aux chocs : 50 g à 10 ms
• Résistance aux vibrations : 30 g à 10-200 Hz, triaxial
• Altitude maximale d'installation : 3 048 m
• Indice de protection : IP20
• Boîtier : métallique
• Montage : rail DIN (support inclus)
• Poids net : 3 397,5 g
• Garantie : 3 ans
• Origine : États-Unis
