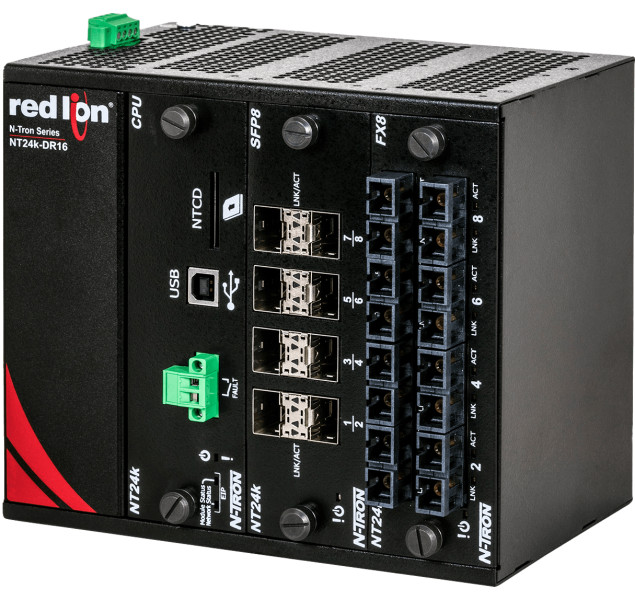

HMS Networks - N-Tron NT24K-DR16-DC-PT

Le switch Gigabit manageable industriel N-Tron NT24K-DR16-DC-PT combine facilité de déploiement et performances élevées pour les environnements industriels exigeants. Ce switch modulaire sur rail DIN intègre une alimentation redondante 18-49 VDC et prend en charge le protocole PTP (Precision Time Protocol) pour la synchronisation temporelle haute précision des réseaux industriels.

Architecture modulaire et connectivité polyvalente

Le NT24K-DR16-DC-PT dispose de 16 ports Gigabit Ethernet configurables et de 2 emplacements d'extension acceptant des modules interchangeables à chaud (hot-swappable). Cette architecture modulaire permet de composer la configuration réseau exacte selon les besoins : ports cuivre 10/100/1000Base-T(X), fibre 100Base ou 1000Base, emplacements SFP Gigabit ou SFP dual mode (100Base/1000Base). Les modules se vendent séparément, offrant une flexibilité maximale pour adapter le switch aux contraintes de chaque installation.

Alimentation redondante industrielle

Le switch intègre une entrée d'alimentation redondante 18-49 VDC avec protection contre l'inversion de polarité, garantissant la continuité de service même en cas de défaillance d'une source d'alimentation. Cette conception redondante assure la disponibilité permanente du réseau dans les environnements critiques où les interruptions sont inacceptables.

Redondance réseau et temps de guérison rapide

La technologie propriétaire N-Ring offre un temps de guérison d'environ 30 ms en cas de rupture de lien dans une topologie anneau. Les ports N-Ring pré-configurés simplifient l'intégration de nouveaux switchs NT24k dans l'anneau : il suffit de basculer le mode de « auto-member » à « manager » pour reconfigurer l'architecture. Le switch prend également en charge les protocoles standard STP, RSTP et MSTP pour assurer la redondance et éliminer les boucles réseau dans des topologies complexes.

Synchronisation temporelle PTP

Le protocole PTP (Precision Time Protocol) intégré permet la synchronisation temporelle de haute précision entre équipements distribués sur le réseau. Cette fonction est essentielle pour les applications industrielles nécessitant un horodatage précis des événements ou une coordination temporelle stricte entre automates, capteurs et systèmes de supervision.

Gestion avancée du trafic et qualité de service

Le NT24K-DR16-DC-PT offre des fonctions de gestion du trafic sophistiquées :

• IGMP snooping automatique pour optimiser le trafic multicast
• Quality of Service (QoS) pour prioriser le trafic critique
• Limitation de débit par port (ingress/egress rate limiting)
• Contrôle des tempêtes broadcast/multicast pour protéger le réseau contre la saturation
• Port trunking (LACP) pour agréger la bande passante
• Port mirroring pour l'analyse et le diagnostic du trafic
• VLAN avec interface graphique simplifiée affichant la configuration logique complète du switch

Sécurité réseau renforcée

Le switch intègre des mécanismes de sécurité conformes aux exigences industrielles :

• Authentification IEEE 802.1X au niveau port et utilisateur (RADIUS)
• SNMPv3 pour une gestion sécurisée
• SSH, SSL et HTTPS pour chiffrer les communications d'administration
• Sécurité MAC pour contrôler les équipements autorisés
• Event logs et syslogs pour la traçabilité et l'audit

Supervision centralisée avec N-View

Le logiciel N-View pour Windows permet de superviser plusieurs switchs N-View-compatibles depuis une interface unique. Cette solution centralise la gestion du firmware, organise les équipements en groupes logiques et planifie les mises à jour, réduisant ainsi les temps d'arrêt et simplifiant l'administration des infrastructures réseau étendues.

Robustesse environnementale extrême

Conçu pour les environnements industriels les plus hostiles, le NT24K-DR16-DC-PT fonctionne dans une plage de température étendue de -40 °C à 85 °C (jusqu'à 75 °C selon conditions de charge). Le boîtier métallique résiste aux chocs de 50 g à 10 ms et aux vibrations/chocs sismiques de 30 g à 10–200 Hz triaxial. La protection contre les décharges électrostatiques (ESD) et les surtensions complète la conception durcie.

Certifications et conformité industrielle

Le switch répond aux normes industrielles et de sécurité les plus strictes :

• ANSI/ISA-12.12.01-2013 pour zones dangereuses Class I & II Div. 2 et Class III Div. 1 & 2, Groupes A, B, C et D
• UL 508 (équipements de contrôle industriel)
• CAN/CSA-C22.2 No. 14-M1987 et No. 213-M1987
• CE, FCC, RoHS
• Protection IP20

Installation simplifiée sur rail DIN

Le montage sur rail DIN avec support inclus facilite l'intégration dans les armoires industrielles. Le port USB Type-B permet la configuration locale et le diagnostic. Le boîtier métallique dissipe efficacement la chaleur, assurant un fonctionnement fiable même dans les environnements confinés.

Applications typiques

Le NT24K-DR16-DC-PT est adapté aux infrastructures industrielles critiques nécessitant haute disponibilité et synchronisation temporelle précise : automatisation d'usine, systèmes SCADA, réseaux de transport, vidéosurveillance industrielle, utilities, installations pétrochimiques et secteurs Oil & Gas, emballage, production d'énergie (conventionnelle et renouvelable), traitement des eaux et stockage d'énergie par batteries.

Caractéristiques techniques

• Ports : jusqu'à 16 ports Gigabit configurables (cuivre RJ45, fibre SC/ST/LC, SFP)
• Alimentation : 18-49 VDC redondant avec protection inversion polarité
• Température de fonctionnement : -40 °C à 85 °C
• Température de stockage : -40 °C à 85 °C
• Humidité relative : 10 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3048 m
• Poids net : 3397,5 g
• Montage : rail DIN (support inclus)
• Garantie : 3 ans
• Origine : États-Unis
