HMS Networks - N-Tron NT24K-DR24-AC

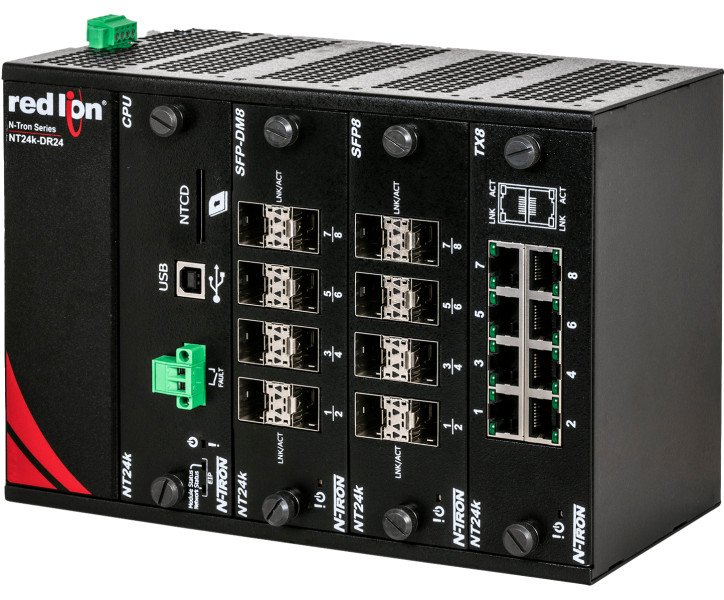

Switch Gigabit manageable industriel NT24K-DR24-AC pour environnements exigeants

Le switch Gigabit manageable N-Tron NT24K-DR24-AC combine performances élevées, simplicité de déploiement et robustesse extrême pour les applications d'automatisation industrielle, SCADA, supervision utilitaire, vidéosurveillance et transport. Conçu pour résister aux conditions les plus sévères, ce switch rail DIN 24 ports offre une connectivité modulaire, une redondance réseau rapide et des fonctions de sécurité avancées pour garantir la disponibilité des opérations critiques.

Architecture modulaire et connectivité Gigabit flexible

Le NT24K-DR24-AC dispose de 24 ports Gigabit configurables et de 3 slots d'extension modulaires acceptant des modules 8 ports remplaçables à chaud. Les options de modules incluent :

• Ports 10/100/1000BaseT(X) cuivre RJ45
• Ports 100Base fibre optique SC ou ST
• Ports 1000Base fibre optique LC
• Emplacements SFP Gigabit (jusqu'à 24 SFP au total)
• SFP dual mode 100Base/1000Base

Cette modularité permet d'adapter la configuration du switch aux besoins exacts du réseau, avec support des connexions cuivre longue distance et fibre optique pour les liaisons étendues.

Conception durcie pour environnements industriels extrêmes

Le boîtier métallique du NT24K-DR24-AC résiste aux chocs (50 g @ 10 ms) et vibrations (30 g @ 10–200 Hz triaxial), avec une plage de fonctionnement de -40°C à +75°C (stockage -40°C à +85°C). Les protections ESD, antisurtension et contre inversion de polarité garantissent la fiabilité dans les installations industrielles sévères. L'indice IP20 et l'humidité relative 10-95% (sans condensation) assurent une utilisation en armoire ou local technique jusqu'à 3048 mètres d'altitude.

Redondance réseau rapide et haute disponibilité

Le switch intègre la technologie N-Ring™ avec temps de cicatrisation ~30 ms, minimisant les interruptions réseau lors d'une coupure de lien. Les ports N-Ring pré-configurés simplifient l'ajout de nouveaux switches NT24k : il suffit de basculer le switch d'"auto-member" à "manager" pour reconfigurer l'anneau.

Les protocoles de redondance standards (STP/RSTP/MSTP) complètent la panoplie de disponibilité, avec support VLAN, QoS, agrégation de liens (port trunking/LACP), mirroring de port et IGMP snooping automatique pour optimiser le trafic multicast.

Sécurité réseau renforcée et authentification avancée

Le NT24K-DR24-AC protège l'infrastructure contre les accès non autorisés grâce à :

• Authentification IEEE 802.1X par port et utilisateur (RADIUS)
• Protocole SNMPv3 sécurisé
• Chiffrement SSH/SSL/HTTPS
• Sécurité MAC
• Journalisation d'événements via syslog

Ces fonctions de sécurité multi-couches réduisent les risques d'intrusion et de manipulation non autorisée, essentielles pour les environnements critiques (énergie, eau/eaux usées, transport).

Gestion simplifiée et supervision centralisée N-View™

Le logiciel N-View™ pour Windows permet la supervision de multiples switches compatibles depuis une fenêtre unique, réduisant les temps d'arrêt par la gestion centralisée des firmwares, le regroupement de périphériques et la planification des mises à jour.

L'interface web du switch propose une vue graphique simplifiée pour la configuration des VLAN, affichant une représentation logique des ports et des tags VLAN. Le contact d'alarme configurable signale les défauts critiques pour une réaction rapide.

Gestion du trafic et qualité de service (QoS)

Le switch offre des fonctions avancées de régulation :

• IGMP snooping automatique pour optimiser le trafic multicast
• QoS (Quality of Service) pour prioriser les flux critiques
• Contrôle de tempête broadcast/multicast
• Limitation de débit en entrée/sortie par port (ingress/egress rate limiting)

Ces capacités garantissent la bande passante pour les applications temps réel (contrôle de process, vidéo IP) même en cas de charge réseau élevée.

Alimentation unique VAC/VDC et montage rail DIN

Le NT24K-DR24-AC accepte une alimentation simple 90-264 VAC ou 90-300 VDC avec protection contre inversion de polarité, compatible avec la majorité des sources industrielles sans nécessiter de module d'alimentation externe. Le montage rail DIN (support fourni) facilite l'installation en armoire électrique, réduisant l'encombrement et les coûts de câblage.

Certifications industrielles étendues

Le switch répond aux normes :

• ANSI/ISA-12.12.01-2013 Classe I & II Division 2, Classe III Division 1 & 2, Groupes A, B, C, D (zones dangereuses)
• UL 508 équipements de contrôle industriel
• CAN/CSA-C22.2 No. 14-M1987 et No. 213-M1987 (Classe I Division 2 zones dangereuses)
• CE, FCC, RoHS

Ces certifications couvrent les installations en zones ATEX/dangereuses (pétrole/gaz, chimie, agroalimentaire, pharmaceutique) et garantissent la conformité réglementaire mondiale.

Interface USB et gestion avancée

Le port USB Type-B facilite la configuration locale, le transfert de fichiers de configuration et la sauvegarde des paramètres sans recourir au réseau, pratique lors de la mise en service ou du dépannage sur site.

Garantie constructeur et support mondial HMS Networks

Le NT24K-DR24-AC bénéficie d'une garantie 3 ans et du support technique mondial HMS Networks (N-Tron). La documentation, firmwares et outils de configuration sont accessibles via le portail support HMS, avec accès au forum communautaire, base de connaissances et assistance par ticket.

Caractéristiques techniques NT24K-DR24-AC

• Référence constructeur : NT24K-DR24-AC
• Ports : jusqu'à 24 ports Gigabit configurables (RJ45, fibre SC/ST/LC, SFP)
• Slots d'extension : 3 emplacements pour modules 8 ports remplaçables à chaud
• SFP : jusqu'à 24 emplacements SFP Gigabit
• Alimentation : 90-264 VAC / 90-300 VDC, protection inversion polarité
• Température : -40°C à +75°C (fonctionnement), -40°C à +85°C (stockage)
• Humidité : 10-95% HR sans condensation
• Chocs : 50 g @ 10 ms
• Vibrations : 30 g @ 10–200 Hz triaxial
• Indice de protection : IP20
• Altitude max : 3048 m
• Redondance : N-Ring™ ~30 ms, STP/RSTP/MSTP
• Gestion : SNMP v1/v2/v3, interface web, N-View™, CLI, USB Type-B
• Sécurité : IEEE 802.1X (RADIUS), SNMPv3, SSH/SSL/HTTPS, sécurité MAC
• VLAN : support IEEE 802.1Q
• QoS : priorisation, limitation débit par port
• Multicast : IGMP snooping automatique
• Agrégation : LACP, port trunking
• Alarme : contact configurable
• Journalisation : syslog, event logs
• Montage : rail DIN (support inclus)
• Boîtier : métal
• Poids : 4077 g (net et emballé)
• Garantie : 3 ans
• Certifications : CE, FCC, RoHS, UL 508, ANSI/ISA-12.12.01, CAN/CSA-C22.2
• Origine : États-Unis
