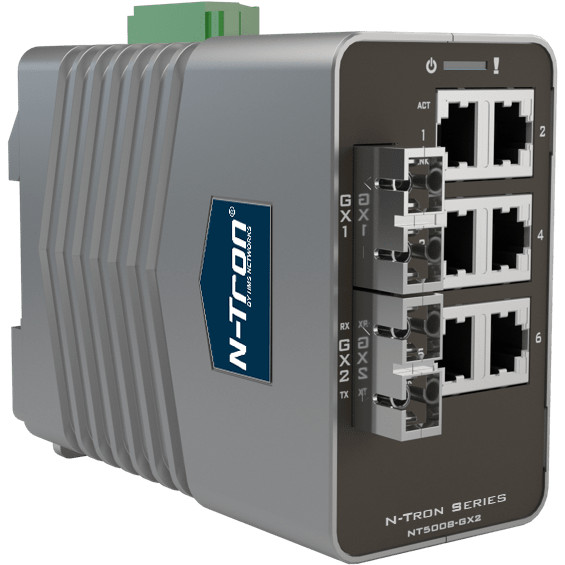

HMS Networks - N-Tron NT-5008-GX2-SC80

Le switch Ethernet industriel manageable HMS Networks - N-Tron NT-5008-GX2-SC80 offre une connectivité robuste et sécurisée pour les environnements industriels critiques. Conçu pour les applications exigeantes en automatisation, énergie, eau et pétrole/gaz, il combine 6 ports cuivre Gigabit et 2 ports fibre longue distance dans un boîtier durci prêt pour les conditions les plus sévères. Sa redondance réseau N-Ring avec temps de récupération de ~30ms garantit la continuité opérationnelle des installations critiques.

Connectivité cuivre et fibre longue distance

Le NT-5008-GX2-SC80 intègre 6 ports 10/100/1000BaseT RJ45 pour la connectivité cuivre standard et 2 ports fibre optique 1000BaseLX monomode avec connecteurs SC. Ces ports fibre supportent des distances jusqu'à 80 km, permettant l'interconnexion de sites distants ou de bâtiments séparés sans répéteur intermédiaire. Cette combinaison cuivre/fibre longue distance en fait une solution adaptée aux infrastructures distribuées géographiquement.

Redondance N-Ring et protocoles de résilience

Le switch implémente la technologie propriétaire N-Ring de N-Tron avec un temps de récupération de ~30ms en cas de rupture d'anneau. Les ports N-Ring sont préconfigurés pour simplifier l'ajout de nouveaux switches NT5000 dans l'anneau : il suffit de passer le mode de "auto-member" à "manager" pour reconfigurer la topologie. Le switch supporte également les protocoles standards STP, RSTP et MSTP pour la redondance multi-constructeurs. Le port trunking et LACP maximisent la disponibilité des liaisons critiques.

Conception durcie pour environnements extrêmes

Le boîtier métallique du NT-5008-GX2-SC80 permet un fonctionnement dans une plage de température étendue de -40°C à +85°C. Le switch tolère les chocs et vibrations selon IEC 68-2-27 (200 g @ 10 ms en mode non-opérationnel) et IEC 68-2-6 (15 g @ 5-200 Hz en mode opérationnel). Les protections intégrées incluent la protection contre l'inversion de polarité, les décharges électrostatiques (ESD) et les surtensions. L'alimentation accepte une plage de 10 à 49 VDC. Le montage s'effectue sur rail DIN (support inclus) ou en fixation murale.

Certifications industrielles étendues

Le switch répond aux normes de sécurité UL 61010, CSA C22.2 No. 61010-1, UL 121201 et CSA C22.2 No. 213. Il dispose des certifications ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx Ex ec nC IIC T4 Gc et UKEx Ex ec nC IIC T4 Gc pour les atmosphères explosives. Les certifications CE, FCC et RoHS sont également obtenues. L'indice de protection IP20 convient aux installations en armoire.

Interface de gestion intuitive et configuration simplifiée

L'interface graphique du NT-5008-GX2-SC80 présente un tableau de bord avec jauges colorées pour la supervision de l'activité réseau, la configuration des ports, le trafic, les journaux d'événements et les erreurs. Un assistant de configuration Quick Start guide l'administrateur lors du déploiement initial. Les fichiers de configuration peuvent être récupérés et redistribués facilement vers d'autres équipements NT5000 du réseau. L'affichage graphique des VLAN montre une vue logique du switch incluant les ports et les tags.

Fonctions avancées de gestion et sécurité

Le switch est administrable via SNMP v1/v2/v3 et dispose d'un port micro-USB Type B pour l'accès local. Les fonctionnalités de sécurité incluent le chiffrement des mots de passe, l'authentification IEEE 802.1X par port et utilisateur (RADIUS), la sécurité MAC, ainsi que la prise en charge des journaux d'événements et syslogs. Le contrôle de trafic s'effectue via Auto-IGMP Snooping, QoS, limitation du broadcast/multicast (storm control) et limitation de débit par port (ingress/egress rate limiting). Un contact d'alarme configurable permet la signalisation d'événements critiques.

Supervision centralisée avec N-View™ 2

Le logiciel N-View™ 2 permet la supervision de plusieurs switches compatibles N-View depuis une interface unique sous Windows. Cette application centralise la gestion du firmware, le regroupement d'équipements et la planification des mises à jour, réduisant ainsi les temps d'arrêt et simplifiant l'administration des réseaux multi-sites.

Caractéristiques techniques

• 6 ports 10/100/1000BaseT RJ45
• 2 ports fibre optique 1000BaseLX monomode, connecteurs SC, portée 80 km
• Redondance : N-Ring Manager/Member (~30ms), STP, RSTP, MSTP
• Port trunking et LACP
• SNMP v1/v2/v3, micro-USB Type B
• Auto-IGMP Snooping, QoS, storm control, rate limiting par port
• Authentification IEEE 802.1X (RADIUS), sécurité MAC
• Journalisation via syslog, contact d'alarme configurable
• Alimentation : 10-49 VDC, protection inversion polarité
• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 10% à 95% (sans condensation)
• Chocs et vibrations : IEC 68-2-27 (200 g @ 10 ms), IEC 68-2-6 (15 g @ 5-200 Hz)
• Boîtier métallique, IP20
• Montage rail DIN (support inclus) ou mural
• Certifications : ATEX, IECEx, UKEx, UL, CSA, CE, FCC, RoHS
• Altitude maximale d'installation : 3048 m
• Poids : 992 g
• Garantie : 3 ans
