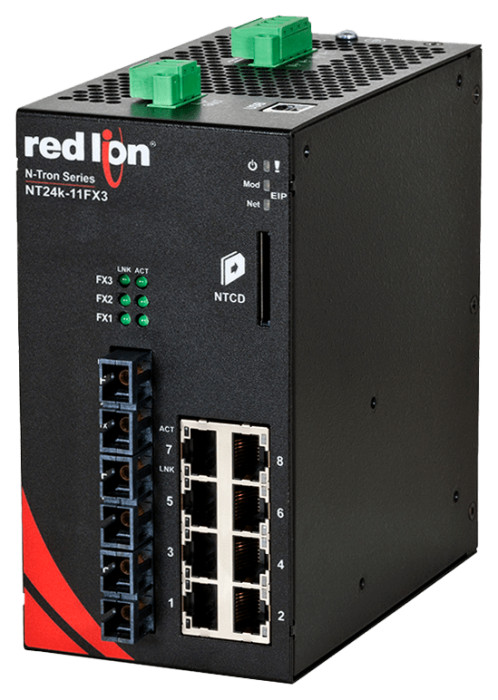

HMS Networks - N-Tron NT24K-11FXE3-SC-40

Le switch industriel manageable HMS Networks N-Tron NT24K-11FXE3-SC-40 combine performance Gigabit, connectivité fibre longue distance et simplicité de déploiement pour répondre aux exigences des environnements industriels critiques. Avec ses 8 ports cuivre 10/100/1000Base-T et ses 3 ports fibre optique 100Base-FX monomode SC capables de couvrir 40 kilomètres, ce switch offre une infrastructure réseau polyvalente et évolutive pour l'automatisation industrielle, les installations énergétiques et les applications nécessitant des liaisons inter-bâtiments.

Architecture réseau et connectivité

Le NT24K-11FXE3-SC-40 dispose de 8 ports Gigabit Ethernet RJ45 10/100/1000Base-T auto-adaptables (MDIX, vitesse, contrôle de flux) supportant le fonctionnement full/half duplex à vitesse filaire complète. Les 3 ports 100Base-FX fibre monomode équipés de connecteurs SC permettent des liaisons jusqu'à 40 km, idéales pour interconnecter des sites distants, des armoires de distribution éloignées ou des infrastructures réparties sur de vastes zones industrielles.

Redondance réseau et haute disponibilité

Le switch intègre la technologie propriétaire N-Ring de N-Tron offrant un temps de rétablissement d'environ 30 millisecondes en cas de rupture du réseau. Les ports N-Ring pré-configurés simplifient l'ajout de nouveaux switches à l'anneau, la reconfiguration s'effectuant simplement en basculant le rôle du switch de « auto-member » à « manager ». Le NT24K-11FXE3-SC-40 supporte également les protocoles standards STP, RSTP et MSTP pour une compatibilité étendue avec d'autres équipements réseau.

Gestion du trafic et qualité de service

• IGMP Snooping automatique pour une distribution efficace du trafic multicast
• Quality of Service (QoS) pour prioriser le trafic critique
• VLAN avec interface graphique simplifiée affichant la configuration des ports et des tags
• Port trunking et port mirroring pour l'agrégation de bande passante et le diagnostic
• Limitation du débit d'entrée/sortie par port (ingress/egress rate limiting)
• Contrôle des tempêtes broadcast et multicast
• Table d'adresses MAC de 16 000 entrées

Sécurité réseau

Le switch implémente de nombreux mécanismes de sécurité :

• Authentification IEEE 802.1X avec support RADIUS pour le contrôle d'accès par port et par utilisateur
• Protocoles chiffrés SSH, SSL et HTTPS pour l'administration sécurisée
• SNMP v1/v2/v3 pour la supervision avec différents niveaux de sécurité
• Journalisation des événements via syslog
• Contact d'alarme configurable pour la signalisation d'anomalies

Supervision avec N-View

Le logiciel N-View pour Windows permet de superviser plusieurs switches compatibles depuis une interface unique. Cette solution centralise la gestion du firmware, le groupement logique des équipements et la planification des mises à jour, réduisant ainsi les temps d'intervention et simplifiant l'administration de l'infrastructure réseau.

Robustesse pour environnements industriels

Conçu pour les environnements les plus exigeants, le NT24K-11FXE3-SC-40 fonctionne dans une plage de température de -40°C à +85°C et tolère une humidité relative de 10 à 95 % sans condensation. Le boîtier métallique est testé pour résister à des chocs de 200 g @ 10 ms et des vibrations de 50 g @ 5-20 Hz (triaxial, montage sur cloison). L'indice de protection IP20 et le MTBF supérieur à 2 millions d'heures témoignent de sa fiabilité.

Certifications et conformité

Le switch est certifié pour les environnements dangereux avec une homologation UL Class I, Division 2 (ANSI/ISA-12.12.01-2013) couvrant les Classes I, II et III, Divisions 1 et 2, Groupes A, B, C et D. Il répond aux normes UL 508 (équipements de contrôle industriel), IEEE 1613 et NEMA TS1/TS2. L'approbation ABS Type le qualifie pour les applications maritimes à bord de navires. Il est également conforme aux directives CE, EMC, FCC et RoHS.

Alimentation et montage

Le switch accepte une alimentation redondante 10-49 VDC avec protection contre les inversions de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports cuivre. Le montage s'effectue sur rail DIN (support inclus) avec possibilité de montage sur cloison pour une installation flexible dans les armoires électriques, locaux techniques ou équipements industriels mobiles.

Applications types

• Automatisation industrielle avec liaisons inter-bâtiments
• Réseaux d'instrumentation et de contrôle-commande étendus
• Infrastructures de transport et de distribution d'énergie
• Installations pétrolières, gazières et pétrochimiques
• Installations maritimes et offshore
• Réseaux de capteurs et systèmes SCADA répartis géographiquement
• Interconnexion de data centers industriels distants
