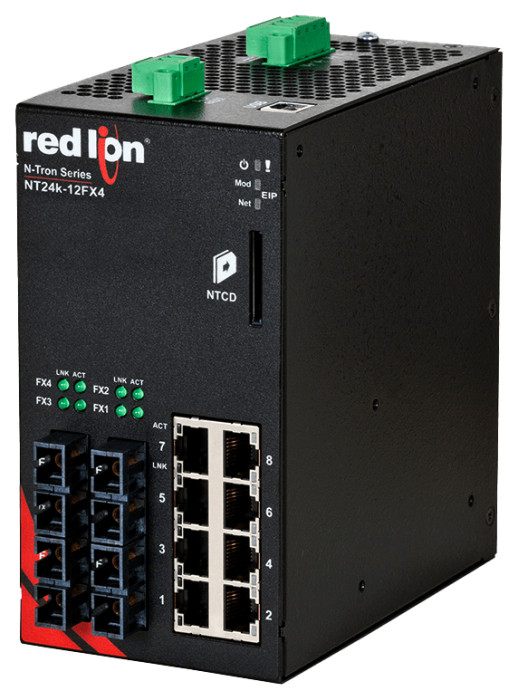

HMS Networks - N-Tron NT24K-12FX4-SC-PT

Le switch manageable industriel HMS Networks - N-Tron NT24K-12FX4-SC-PT offre une solution robuste pour les environnements industriels exigeants. Conçu pour fonctionner dans des conditions extrêmes, ce switch 12 ports combine connectivité cuivre et fibre optique avec des protocoles de redondance avancés et des fonctionnalités de sécurité intégrées, garantissant une disponibilité maximale des réseaux industriels critiques.

Architecture réseau robuste

Le NT24K-12FX4-SC-PT dispose de 8 ports 10/100/1000BaseTX RJ45 auto-détection (vitesse, MDIX, contrôle de flux) et 4 ports 100BaseFX multimode avec connecteurs SC (portée 2 km). Cette configuration hybride permet de raccorder équipements industriels en cuivre et liaisons longue distance en fibre optique au sein d'une même infrastructure. Tous les ports RJ45 supportent le fonctionnement full/half duplex à pleine vitesse.

Redondance réseau et haute disponibilité

Le switch intègre la technologie propriétaire N-Ring™ avec temps de cicatrisation inférieur à 30 ms, assurant une continuité de service optimale. Les ports N-Ring sont pré-configurés en mode auto-member, simplifiant le déploiement : il suffit de basculer un switch en mode manager pour reconfigurer l'anneau. Le NT24K-12FX4-SC-PT supporte également les protocoles standards STP, RSTP et MSTP pour la redondance, ainsi que les VLANs, la qualité de service (QoS), l'agrégation de ports (port trunking), la recopie de port (port mirroring) et l'auto-configuration IGMP.

Synchronisation temporelle PTP

Ce modèle intègre le support du protocole IEEE 1588 Precision Time Protocol (PTP), permettant la synchronisation temporelle de haute précision entre équipements industriels. Cette fonctionnalité est essentielle pour les applications nécessitant un horodatage précis des événements ou une coordination temporelle stricte entre automates et systèmes de contrôle.

Sécurité renforcée

Le NT24K-12FX4-SC-PT embarque des mécanismes de sécurité avancés : authentification 802.1X (RADIUS) pour le contrôle d'accès au niveau port et utilisateur, SNMP v1/v2/v3 pour la gestion sécurisée, SSH/SSL/HTTPS pour les communications chiffrées, table d'adresses MAC de 16 000 entrées, et journalisation des événements via syslog. Les ports cuivre disposent de diodes de protection ESD et contre les surtensions.

Gestion simplifiée avec N-View™

Le logiciel N-View™ (Windows) permet la supervision centralisée de multiples switches N-View-compatibles depuis une interface unique. Cette application facilite la gestion du firmware (mises à jour planifiées, regroupement de périphériques), réduisant les temps d'intervention et les interruptions de service. L'interface web du switch propose une vue graphique logique simplifiée pour la configuration des VLANs, avec affichage des ports et du tagging.

Construction industrielle renforcée

Le NT24K-12FX4-SC-PT fonctionne de -40°C à +85°C, avec une tolérance aux chocs de 200 g @ 10 ms et aux vibrations de 50 g @ 5-20 Hz (triaxial) en montage sur panneau (bulkhead). Le boîtier métallique IP20 se monte sur rail DIN (support fourni). L'alimentation redondante accepte 10-49 VDC avec protection contre l'inversion de polarité. Contact d'alarme configurable.

Certifications pour environnements exigeants

Homologations UL Class I Division 2 pour zones dangereuses (ANSI/ISA-12.12.01-2013 Class I & II Div. 2, Class III Div. 1 & 2, groupes A, B, C et D), UL 508 (équipement de contrôle industriel), CAN/CSA-C22.2 No. 14-M1987 et No. 213-M1987. Conformité IEEE 1613 et NEMA TS1/TS2. Agrément ABS Type pour applications marines. MTBF supérieur à 2 millions d'heures. Certifications CE, EMC, FCC, RoHS.

Caractéristiques techniques

• 8 ports 10/100/1000BaseTX RJ45 auto-détection (MDIX, vitesse, contrôle de flux)
• 4 ports 100BaseFX multimode SC (portée 2 km)
• Redondance : N-Ring™ (~30 ms), STP, RSTP, MSTP
• Synchronisation : IEEE 1588 PTP
• Gestion : SNMP v1/v2/v3, SSH/SSL/HTTPS, 802.1X (RADIUS)
• Trafic : auto-IGMP snooping, QoS, limitation débit par port (ingress/egress), contrôle tempête broadcast/multicast
• VLANs, agrégation de ports, recopie de port
• Table MAC : 16 000 adresses
• Alimentation : 10-49 VDC (redondante, protection inversion polarité)
• Température : -40°C à +85°C
• Chocs : 200 g @ 10 ms, vibrations : 50 g @ 5-20 Hz (triaxial, montage bulkhead)
• Humidité : 10% à 95% (sans condensation)
• Altitude max : 3048 m
• Boîtier métallique IP20, montage rail DIN
• Port USB Type B
• Garantie : 3 ans
