HMS Networks - N-Tron 714FX6-ST

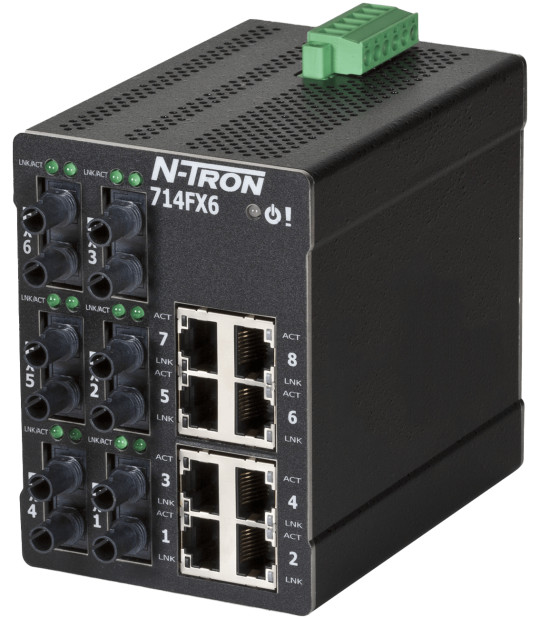

Switch Ethernet industriel manageable 14 ports HMS Networks - N-Tron 714FX6-ST

Le switch manageable HMS Networks - N-Tron 714FX6-ST associe connectivité cuivre et fibre optique pour les infrastructures Ethernet industrielles exigeantes. Conçu pour les environnements difficiles, il offre une redondance réseau rapide, des fonctions de gestion avancées et une robustesse adaptée aux conditions industrielles sévères.

Configuration 14 ports cuivre et fibre optique

Le 714FX6-ST dispose de 14 ports au total :

• 8 ports 10/100BaseTX RJ45 auto-adaptables (vitesse, duplex, MDIX)
• 6 ports 100BaseFX fibre optique multimode avec connecteurs ST
• Distance maximale de transmission fibre : 2 km
• Technologie store-and-forward pour performances optimales
• Capacité wire speed sur tous les ports cuivre

Redondance N-Ring et protocoles de résilience

La technologie N-Ring assure une continuité réseau avec des temps de restauration extrêmement courts :

• Temps de guérison de ~30 ms en cas de rupture de boucle
• Support jusqu'à 250 switches N-Tron en anneau
• Mode ring manager avec diagnostics de défaut et état de santé
• Protocoles RSTP et STP pour redondance alternative

Fonctions de gestion et supervision réseau

Le switch offre une gestion complète via interface web et protocoles standard :

• SNMP v1/v2/v3 pour supervision à distance
• VLAN pour segmentation réseau
• Quality of Service (QoS) pour priorisation du trafic
• Port trunking et port mirroring
• IGMP snooping automatique pour gestion multicast
• Contrôle de tempête broadcast/multicast
• Limitation de débit ingress/egress par port
• Logiciel N-View Windows pour supervision temps réel

Sécurité réseau et contrôle d'accès

• Filtrage d'adresses MAC par port
• Support jusqu'à 8 000 adresses MAC
• DHCP Server avec assignation automatique d'adresses IP
• Support DHCP Option 82 relay, Option 61 et IP fallback

Robustesse industrielle et certifications

Conçu pour les environnements industriels les plus exigeants :

• Plage de température : -40 à +70 °C en fonctionnement
• Boîtier métallique renforcé montage rail DIN
• Indice de protection IP20
• Résistance aux chocs : 200g @ 10 ms
• Résistance aux vibrations : 50g, 5-200 Hz, triaxial
• MTBF supérieur à 2 millions d'heures
• Conformité IEEE 1613
• Certifications UL 508, UL Class I Division 2 Groups A-D (T4A)
• Certification ANSI/ISA 12.12.01-2007 pour zones dangereuses
• Certifications CE, FCC, RoHS, GOST-R

Alimentation et protection électrique

• Tension d'entrée : 10-49 VDC
• Alimentation redondante par double entrée
• Protection contre les inversions de polarité
• Diodes de protection ESD et surtension sur tous les ports

Supervision et alarmes configurables

• Indicateurs LED configurables pour état alimentation et N-Ring
• Contact d'alarme configurable
• Surveillance et configuration à distance via SNMP

Caractéristiques physiques et conditions d'exploitation

• Dimensions boîtier : 109 x 79 x 117 mm (4.3" x 3.1" x 4.6")
• Poids : 1359 g
• Connectique : 8x RJ45, 6x ST, 1x USB Type B
• Humidité relative : 5 à 95 % sans condensation
• Altitude maximale d'installation : 3048 m
• Température de stockage : -40 à +85 °C

Garantie et origine

• Garantie constructeur : 3 ans
• Pays d'origine : États-Unis
