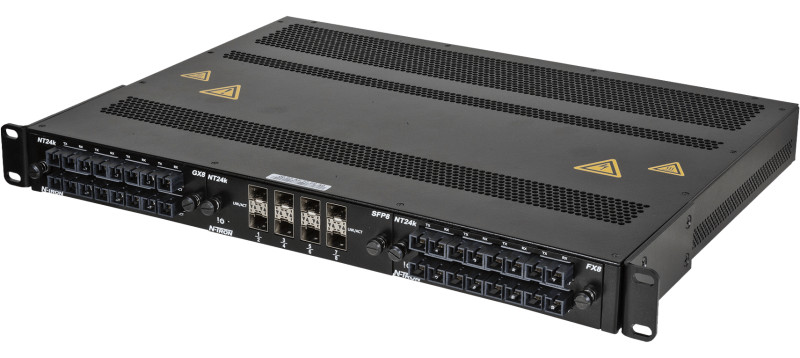

HMS Networks - N-Tron NT24K-AC1-PT

Switch Gigabit manageable HMS Networks - N-Tron NT24K-AC1-PT pour infrastructures industrielles

Le switch Gigabit manageable HMS Networks - N-Tron NT24K-AC1-PT offre une infrastructure réseau robuste pour les environnements industriels exigeants. Grâce à son architecture modulaire et ses fonctions avancées de redondance, il garantit la continuité de service dans les applications critiques telles que l'automatisation industrielle, les infrastructures SCADA, la vidéosurveillance ou encore les réseaux de transport.

Doté de 3 emplacements d'extension modulaires, ce switch permet une configuration personnalisée adaptée aux besoins spécifiques de chaque installation, avec support de modules cuivre 10/100/1000Base-T(X), fibre 100Base ou 1000Base, SFP Gigabit ou SFP dual mode (100Base/1000Base). Le format rack 19" facilite son intégration dans les armoires de brassage standardisées.

Redondance réseau et haute disponibilité

Le NT24K-AC1-PT intègre la technologie N-Ring™ du constructeur, offrant un temps de cicatrisation du réseau d'environ 30 ms en cas de défaillance d'un lien. Les ports N-Ring préconfigurés simplifient le déploiement : l'ajout d'un nouveau switch se fait en mode « auto-member », puis la reconfiguration en mode « manager » s'effectue en quelques clics.

Le switch prend également en charge les protocoles de redondance standardisés STP, RSTP et MSTP, ainsi que les fonctions VLAN, qualité de service (QoS), agrégation de liens (LACP), port mirroring et IGMP snooping pour maximiser la disponibilité et optimiser les flux de données critiques.

Synchronisation PTP pour applications temps réel

Le modèle NT24K-AC1-PT intègre le support du protocole PTP (Precision Time Protocol), essentiel pour la synchronisation précise des équipements dans les applications nécessitant un horodatage cohérent : systèmes de contrôle distribués, acquisition de données synchronisées, réseaux de mesure industrielle ou applications audio/vidéo professionnelles.

Sécurité réseau renforcée

Ce switch manageable embarque plusieurs mécanismes de sécurité pour protéger l'infrastructure contre les accès non autorisés :

• Authentification IEEE 802.1X par port et par utilisateur (serveur RADIUS)
• Protocole SNMPv3 pour une gestion sécurisée
• Chiffrement SSH, SSL et HTTPS
• Sécurité MAC pour le contrôle d'accès au niveau liaison
• Journalisation des événements via syslog pour audit et traçabilité

Supervision centralisée avec N-View™

Le logiciel N-View™ (Windows) permet la supervision centralisée de plusieurs switchs compatibles depuis une interface unique. Cette solution réduit les temps d'arrêt en centralisant la gestion des firmwares, le regroupement logique des équipements et la planification des mises à jour.

Interface de configuration VLAN simplifiée

Le NT24K-AC1-PT propose une interface graphique améliorée pour la configuration des VLAN. L'affichage logique du switch visualise clairement l'assignation des ports et le marquage (tag) VLAN, simplifiant considérablement le paramétrage des réseaux segmentés.

Robustesse pour environnements sévères

Conçu pour les conditions industrielles difficiles, ce switch opère sur une plage de température étendue de -40 à +85 °C sans ventilation forcée. Il résiste aux chocs (50 g @ 10 ms) et vibrations (30 g @ 10–200 Hz, triaxial), avec protection contre les décharges électrostatiques (ESD) et les surtensions.

L'indice de protection IP20 et le boîtier métallique assurent une durabilité élevée en environnement industriel. Le switch peut être installé jusqu'à 3048 mètres d'altitude et fonctionne dans une plage d'humidité relative de 10 à 95 % (sans condensation).

Certifications et conformité

Le NT24K-AC1-PT bénéficie de certifications étendues pour de nombreux secteurs industriels :

• ANSI/ISA-12.12.01-2013 Class I & II, Div. 2 et Class III, Div. 1 & 2, Groupes A, B, C et D (zones à atmosphères explosibles)
• UL 508 (équipements de contrôle industriel)
• CAN/CSA-C22.2 No. 14-M1987 et No. 213-M1987 (Class I Div. 2 Hazardous Locations)
• Marquage CE, FCC, RoHS

Gestion de trafic et optimisation des flux

Le switch intègre des fonctions avancées de gestion du trafic :

• IGMP snooping automatique pour optimiser les flux multicast
• Qualité de service (QoS) pour prioriser le trafic critique
• Limitation de débit par port (ingress/egress rate limiting)
• Protection contre les tempêtes broadcast et multicast

Alimentation et connectique

Le NT24K-AC1-PT dispose d'une entrée d'alimentation unique acceptant une large plage de tension : 90-264 VAC ou 90-300 VDC, avec protection contre l'inversion de polarité. Cette flexibilité permet l'intégration dans des infrastructures variées sans nécessiter d'adaptateur spécifique.

Un port USB Type-B est disponible pour la configuration locale ou la récupération de diagnostics. Le switch supporte jusqu'à 24 ports selon les modules installés : connecteurs RJ45 cuivre, ports fibre SC, ST ou LC selon la configuration choisie.

Caractéristiques techniques

• Référence fabricant : NT24K-AC1-PT
• Architecture : switch Gigabit manageable industriel, format rack 19"
• Configuration : 24 ports modulaires via 3 emplacements d'extension hot-swappable (modules vendus séparément)
• Types de modules supportés : 10/100/1000Base-T(X) cuivre, fibre 100Base (SC/ST), fibre 1000Base (LC), SFP Gigabit, SFP dual mode
• Protocole de synchronisation : PTP (Precision Time Protocol)
• Redondance : N-Ring™ (~30 ms), STP, RSTP, MSTP
• Gestion : SNMP v1/v2/v3, interface web, SSH/SSL/HTTPS
• Sécurité : IEEE 802.1X, RADIUS, SNMPv3, sécurité MAC, syslog
• Alimentation : 90-264 VAC / 90-300 VDC, entrée unique, protection inversion de polarité
• Température de fonctionnement : -40 à +85 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 10 à 95 % (sans condensation)
• Choc et vibration : 50 g @ 10 ms / 30 g @ 10–200 Hz triaxial
• Altitude maximale d'installation : 3048 mètres
• Indice de protection : IP20
• Boîtier : métal, montage rack 19"
• Poids net : 6795 g
• Garantie : 3 ans
• Origine : États-Unis
