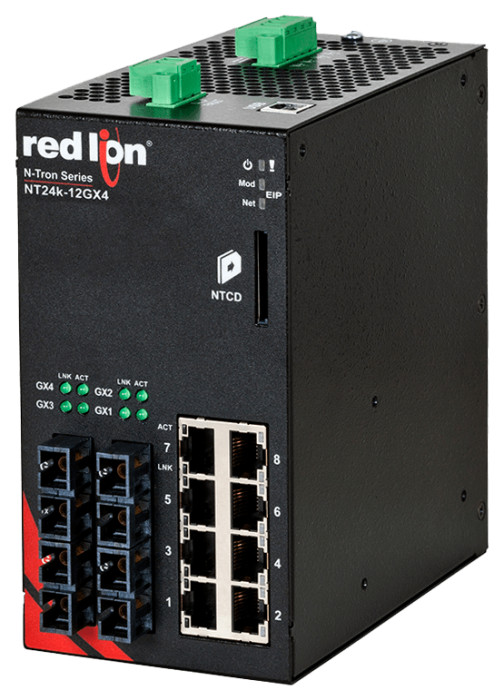

HMS Networks - N-Tron NT24K-12GX4-SC-PT

Le switch Gigabit manageable N-Tron NT24K-12GX4-SC-PT combine connectivité cuivre et fibre optique pour les infrastructures industrielles exigeantes. Cette solution intègre 8 ports 10/100/1000BaseTX RJ45 auto-négociables et 4 ports fibre optique 1000BaseFX multimode avec connecteurs SC (portée 550 m), permettant de relier équipements Ethernet et réseaux fédérateurs en fibre au sein d'un même boîtier durci. Conçu pour fonctionner de -40 à +85 °C, ce switch offre redondance réseau N-Ring (temps de rebouclage ~ 30 ms), synchronisation IEEE 1588 PTP, et fonctions de sécurité avancées (802.1X, RADIUS, SSH/SSL/HTTPS) pour maintenir la continuité de production dans les environnements industriels et les zones classées.

Configuration de ports et connectivité

• 8 ports 10/100/1000BaseTX RJ45 avec auto-négociation vitesse, MDIX et contrôle de flux
• 4 ports 1000BaseFX SC multimode, portée 550 m en fibre optique
• Support duplex intégral/semi-duplex et transmission à vitesse filaire complète
• Port USB Type B pour configuration locale

Redondance et haute disponibilité

• N-Ring Member/Manager avec temps de rebouclage ~ 30 ms
• Ports N-Ring pré-configurés : passage auto-member/manager simplifié
• Protocoles STP, RSTP, MSTP pour topologies redondantes multiples
• VLAN, Quality of Service (QoS), agrégation et miroir de ports
• IGMP snooping automatique pour optimisation du trafic multicast

Synchronisation PTP

• IEEE 1588 Precision Time Protocol (PTP) intégré
• Synchronisation temporelle de précision pour systèmes distribués

Administration et sécurité

• SNMP v1/v2/v3 pour intégration dans les systèmes de gestion réseau
• Authentification IEEE 802.1X par port et utilisateur (serveur RADIUS)
• Protocoles SSH, SSL, HTTPS pour communications chiffrées
• Table d'adresses MAC : 16 000 entrées
• Event logging via syslog et contact d'alarme configurable

Supervision et gestion centralisée

• N-View™ : supervision multi-switches depuis une fenêtre unique (Windows)
• Gestion centralisée du firmware, regroupement d'équipements, mises à jour planifiées
• Interface graphique pour visualisation logique des VLANs, ports et tags

Performance et optimisation du trafic

• QoS avec limitation débit par port (ingress/egress)
• Contrôle des tempêtes broadcast/multicast
• Agrégation de liens (port trunking) pour augmentation de bande passante

Alimentation et protection électrique

• Alimentation 10–49 VDC avec entrée redondante
• Protection contre inversion de polarité
• Diodes de protection ESD et surtension sur tous les ports cuivre

Robustesse mécanique et climatique

• Plage de température : -40 à +85 °C
• Humidité relative : 10–95 % (sans condensation)
• Choc : 200 g @ 10 ms (montage cloison)
• Vibrations : 50 g @ 5–20 Hz, triaxial (montage cloison)
• Altitude maximale d'installation : 3 048 m
• Boîtier métallique IP20, montage rail DIN (équerre incluse)

Certifications et conformité

• UL 508 équipements de contrôle industriel
• ANSI/ISA-12.12.01-2013 emplacements dangereux Class I & II, Div. 2 et Class III, Div. 1 & 2, groupes A, B, C, D
• CAN/CSA-C22.2 No. 14-M1987, No. 213-M1987 Class I Div. 2
• IEEE 1613 (sous-stations électriques), NEMA TS1/TS2 (transport)
• ABS Type Approval pour applications maritimes
• CE, FCC, RoHS
• MTBF : >2 millions d'heures

Caractéristiques physiques

• Connecteurs : 8× RJ45, 4× SC, 1× USB Type B
• Poids net : 928,65 g
• Garantie : 3 ans
• Pays d'origine : États-Unis
