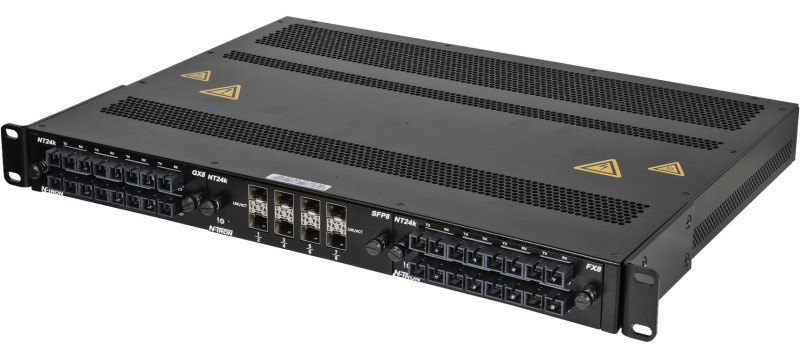

HMS Networks - N-Tron NT24K-AC1-DC1-PT

Switch Ethernet industriel manageable 24 ports Gigabit pour automatisation industrielle et SCADA

Le switch Ethernet industriel HMS N-Tron NT24K-AC1-DC1-PT offre une plateforme de connectivité réseau manageable pour les environnements industriels exigeants. Avec sa conception modulaire et sa tolérance aux conditions extrêmes, ce switch manageable 24 ports Gigabit s'adapte aux besoins évolutifs des infrastructures d'automatisme, de supervision SCADA, de vidéosurveillance et de réseaux critiques.

La configuration modulaire avec 3 emplacements d'extension à chaud permet d'adapter précisément la connectivité aux besoins de chaque installation : ports 10/100/1000Base-T(X) cuivre, fibre 100Base ou 1000Base, emplacements SFP Gigabit ou SFP dual mode (100Base/1000Base). Cette flexibilité garantit une évolutivité maîtrisée sans remplacement complet de l'équipement.

Alimentation redondante pour disponibilité maximale

Le NT24K-AC1-DC1-PT intègre une double alimentation : une entrée 90-264 VAC / 90-300 VDC et une entrée 18-49 VDC. Cette redondance d'alimentation, associée à la protection contre les inversions de polarité, assure une continuité de fonctionnement même en cas de défaillance d'une source d'énergie.

Redondance réseau N-Ring et protocoles haute disponibilité

La technologie propriétaire N-Ring offre un temps de reconvergence de ~30 ms en cas de rupture de lien, minimisant les interruptions dans les topologies en anneau. La configuration simplifiée avec ports pré-configurés et mode « auto-member » facilite l'intégration de nouveaux équipements dans l'anneau.

Le switch prend également en charge les protocoles de redondance standards :

• STP, RSTP, MSTP pour compatibilité avec architectures existantes
• VLAN pour segmentation du trafic
• Port trunking et LACP pour agrégation de liens
• IGMP snooping pour gestion optimisée du multicast

Gestion réseau avancée et sécurité renforcée

Les fonctionnalités de management comprennent :

• SNMP v1/v2/v3 pour intégration dans systèmes de supervision existants
• Authentification IEEE 802.1X avec serveur RADIUS
• SSH, SSL, HTTPS pour sécurisation des accès administrateur
• Sécurité MAC et journalisation des événements (syslog)
• QoS, limitation de débit par port (ingress/egress)
• Contrôle des tempêtes broadcast/multicast
• Port mirroring pour analyse du trafic

Le logiciel N-View (Windows) centralise la supervision de multiples switches compatibles depuis une interface unique, avec gestion de firmware, groupement d'équipements et planification des mises à jour.

Synchronisation PTP IEEE 1588

Le switch supporte le protocole Precision Time Protocol (PTP) pour synchronisation temporelle de haute précision, essentielle dans les applications d'automatisation nécessitant une coordination temporelle fine entre équipements distribués.

Construction durcie pour environnements sévères

La conception industrielle garantit la fiabilité dans des conditions extrêmes :

• Plage de température étendue : -40°C à +85°C
• Résistance aux chocs : 50 g @ 10 ms
• Résistance aux vibrations : 30 g @ 10-200 Hz, triaxial
• Humidité relative : 10% à 95% (sans condensation)
• Altitude d'installation maximale : 3048 mètres
• Boîtier métallique pour dissipation thermique passive
• Indice de protection IP20

Certifications industrielles et zones dangereuses

Le NT24K-AC1-DC1-PT dispose de certifications étendues :

• ANSI/ISA-12.12.01-2013 : Class I & II, Div. 2 et Class III, Div. 1 & 2, Groups A, B, C et D (zones dangereuses)
• UL 508 : équipements de contrôle industriel
• CAN/CSA-C22.2 No. 14-M1987 : équipements de contrôle industriel
• CAN/CSA-C22.2 No. 213-M1987 : Class I Div. 2 emplacements dangereux
• CE, FCC, RoHS

Montage rack 19" et contact d'alarme

Le format rack 19" facilite l'intégration dans armoires de supervision. Le contact d'alarme configurable permet une remontée d'événements vers systèmes SCADA ou automates. Un port USB Type-B complète les interfaces de configuration.

Simplicité de déploiement et support

La philosophie de conception N-Tron privilégie la facilité de mise en œuvre. Les améliorations ergonomiques de l'interface graphique simplifient notamment la configuration VLAN avec une vue logique du switch incluant ports et tags. Les ports N-Ring pré-configurés réduisent les étapes d'intégration dans les architectures redondantes.

Le switch est couvert par une garantie constructeur de 3 ans. Le poids net de 6795 g reflète la robustesse de construction.

Applications typiques

• Automatisation de production et contrôle-commande industriel
• Infrastructures SCADA et réseaux de supervision
• Vidéosurveillance industrielle et sécurité périmétrique
• Réseaux de transport et infrastructures critiques
• Utilities et distribution d'énergie
• Pétrole et gaz (certifications zones dangereuses)
