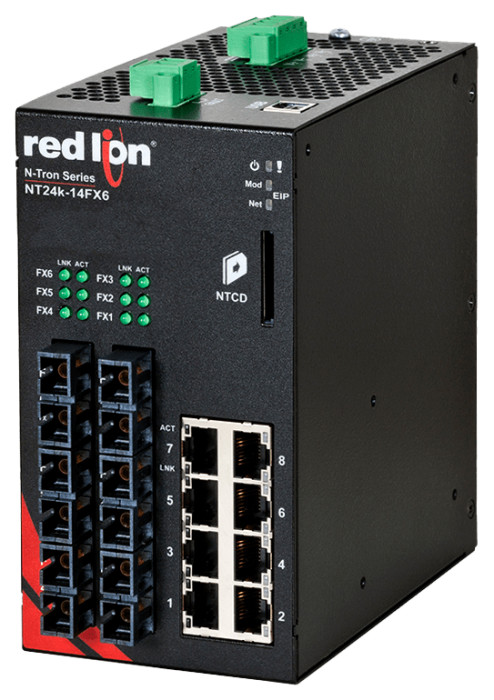

HMS Networks - N-Tron NT24K-14FX6-SC

Switch Ethernet industriel manageable HMS N-Tron NT24K-14FX6-SC : connectivité cuivre Gigabit et fibre optique multimode pour environnements industriels extrêmes

Le switch Ethernet industriel manageable HMS N-Tron NT24K-14FX6-SC offre une connectivité robuste et performante pour les réseaux industriels et d'automatisation. Avec 8 ports cuivre 10/100/1000Base-TX RJ45 et 6 ports fibre optique 100Base-FX multimode SC (portée 2 km), ce switch combine flexibilité de raccordement et fiabilité pour vos applications critiques. Sa conception durcie, sa gestion avancée et ses fonctions de redondance en font un équipement de référence pour les environnements industriels les plus exigeants.

Configuration des ports : cuivre Gigabit et fibre optique multimode SC

Le NT24K-14FX6-SC dispose de 14 ports au total :

• 8 ports 10/100/1000Base-TX RJ45, auto-négociables (vitesse, MDIX, contrôle de flux), avec support duplex intégral/semi et transmission wire speed complète
• 6 ports 100Base-FX multimode avec connecteurs SC et portée de 2 km, pour liaisons fibre longue distance

Cette architecture mixte cuivre/fibre permet de raccorder équipements locaux et distants avec la meilleure connectique adaptée à chaque besoin.

Gestion avancée : SNMP, VLAN, QoS et sécurité intégrée

Le switch NT24K-14FX6-SC est entièrement manageable et offre un ensemble complet de fonctionnalités de gestion :

• SNMP v1/2/3 pour supervision et administration centralisée
• VLAN avec interface graphique simplifiée pour segmentation logique du réseau
• Quality of Service (QoS), limitation de débit par port (ingress/egress) et contrôle des tempêtes broadcast/multicast
• Auto-IGMP Snooping pour optimisation du trafic multicast
• Port trunking et port mirroring pour agrégation de liens et analyse du trafic
• Authentification IEEE 802.1X (RADIUS), SSH/SSL/HTTPS, table d'adresses MAC jusqu'à 16 000 entrées
• Event logging via syslog pour traçabilité et diagnostic

Redondance réseau rapide : N-Ring, RSTP et MSTP

Le NT24K-14FX6-SC embarque la technologie de redondance propriétaire N-Ring de N-Tron, qui garantit une restauration du réseau en anneau en ~30 ms. Les ports N-Ring sont préconfigurés, permettant un déploiement rapide : ajout en mode « auto-member » et promotion en « manager » par simple reconfiguration. Le switch supporte également STP, RSTP et MSTP pour d'autres topologies de redondance, maximisant ainsi la disponibilité du réseau.

Supervision centralisée avec N-View

La technologie N-View permet de superviser plusieurs switches N-Tron compatibles depuis une seule fenêtre sous Windows. Regroupement d'équipements, mise à jour planifiée de firmware et gestion centralisée de la configuration réduisent le temps d'administration et facilitent la maintenance du réseau.

Conception robuste pour environnements industriels sévères

Le boîtier métallique du NT24K-14FX6-SC est conçu pour résister aux contraintes industrielles les plus dures :

• Plage de température étendue : -40 à +85 °C en fonctionnement, -40 à +85 °C en stockage
• Humidité relative : 10 à 95 % (sans condensation)
• Résistance aux chocs : 200 g @ 10 ms (montage sur panneau)
• Résistance aux vibrations : 50 g @ 5-20 Hz, triaxiales (montage sur panneau)
• Altitude maximale d'installation : 3 048 mètres
• Fiabilité exceptionnelle : MTBF supérieur à 2 millions d'heures
• Indice de protection IP20

Alimentation redondante et protection électrique

Le switch est alimenté par une entrée électrique redondante 10-49 VDC, avec protection contre les inversions de polarité. Des diodes de protection ESD et parasurtension équipent tous les ports cuivre RJ45, assurant une immunité élevée aux perturbations électriques.

Certifications et conformité pour environnements industriels et dangereux

Le NT24K-14FX6-SC dispose de certifications étendues :

• UL 508 (équipements de contrôle industriel)
• ANSI/ISA-12.12.01-2013 et CAN/CSA-C22.2 No. 213-M1987 : Class I & II, Div. 2 et Class III, Div. 1 & 2, Groupes A, B, C et D (zones dangereuses)
• IEEE 1613 et NEMA TS1/TS2
• CE, EMC, FCC, RoHS
• ABS Type Approval pour applications maritimes

Montage sur rail DIN et contact d'alarme configurable

Le switch se fixe facilement sur rail DIN (équerre fournie) et dispose d'un contact d'alarme configurable pour signaler les défauts réseau ou événements critiques. Un port USB Type B complète les interfaces pour configuration locale ou mise à jour de firmware.

Caractéristiques techniques du switch manageable HMS N-Tron NT24K-14FX6-SC

• Référence fabricant : NT24K-14FX6-SC
• Nombre total de ports : 14
• Ports cuivre : 8 × 10/100/1000Base-TX RJ45, auto-MDIX, auto-négociation vitesse et contrôle de flux
• Ports fibre : 6 × 100Base-FX multimode, connecteur SC, portée 2 km
• Redondance réseau : N-Ring (~30 ms), STP, RSTP, MSTP
• Gestion : SNMP v1/2/3, VLAN, QoS, port mirroring, port trunking
• Sécurité : IEEE 802.1X (RADIUS), SSH/SSL/HTTPS, 16 000 adresses MAC, syslog
• Auto-IGMP Snooping, contrôle des tempêtes broadcast/multicast, limitation de débit par port
• Alimentation : 10-49 VDC, entrée redondante, protection inversion polarité
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 10 à 95 % (sans condensation)
• Résistance aux chocs : 200 g @ 10 ms
• Résistance aux vibrations : 50 g @ 5-20 Hz, triaxiales
• MTBF : > 2 millions d'heures
• Indice de protection : IP20
• Boîtier : métal
• Montage : rail DIN (équerre incluse)
• Port USB : Type B
• Contact d'alarme : configurable
• Certifications : UL Class I Div. 2, IEEE 1613, NEMA TS1/TS2, CE, EMC, FCC, RoHS, ABS Type Approval
• Garantie fabricant : 3 ans
• Pays d'origine : États-Unis
• Poids net : 906 g
