HMS Networks - N-Tron 716FXE2-SC-80

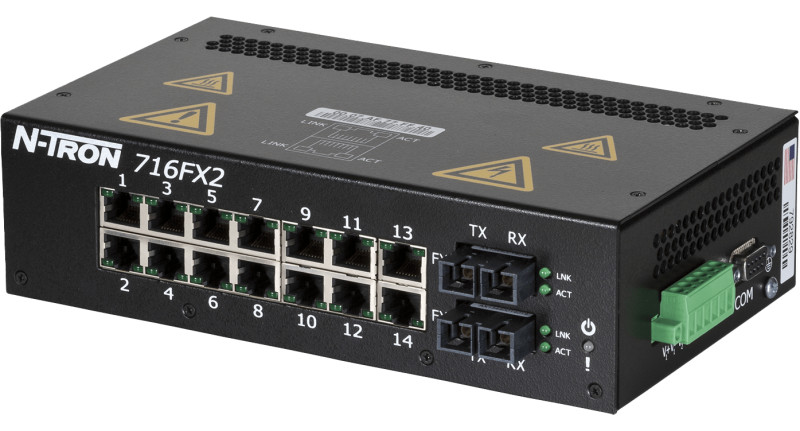

Le switch manageable industriel N-Tron 716FXE2-SC-80 offre une infrastructure Ethernet robuste pour la connectivité des équipements industriels dans les environnements exigeants. Conçu pour les installations nécessitant des liaisons longue distance sur fibre optique monomode, ce switch combine 14 ports cuivre 10/100BaseTX et 2 ports fibre optique 100BaseFX avec connecteurs SC, permettant des liaisons jusqu'à 80 km. Sa technologie de redondance N-Ring avec temps de cicatrisation de 30 ms garantit la continuité de service sur des anneaux supportant jusqu'à 250 switchs N-Tron administrables.

Architecture et connectivité

Le switch intègre 14 ports 10/100BaseTX RJ-45 auto-négociés (duplex et MDIX) et 2 ports fibre optique 100BaseFX monomode avec connecteurs SC. Tous les ports cuivre offrent des performances wire speed et peuvent être configurés manuellement selon les besoins de l'installation. La technologie store-and-forward assure des performances optimales dans les applications industrielles exigeantes.

Fonctions d'administration réseau

Le 716FXE2-SC-80 propose des fonctionnalités d'administration complètes configurables via interface web : SNMP v1/v2/v3, VLAN, Quality of Service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping automatique, RSTP et STP. Le contrôle du trafic inclut la limitation broadcast/multicast storm et le contrôle du débit par port (ingress/egress rate limiting). La sécurité réseau s'appuie sur le filtrage d'adresses MAC par port avec prise en charge de 8 000 adresses MAC.

Serveur DHCP et attribution d'adresses IP

Le serveur DHCP intégré attribue automatiquement les adresses IP aux équipements connectés. Il prend en charge DHCP Option 82 relay, Option 61 et IP fallback pour une gestion flexible de l'adressage réseau.

Redondance N-Ring

La technologie N-Ring propriétaire offre un temps de cicatrisation d'environ 30 ms et supporte jusqu'à 250 switchs N-Tron administrables dans un même anneau. Le gestionnaire d'anneau (ring manager) fournit un diagnostic complet des défauts et l'état de santé de l'anneau via l'interface web.

Supervision et surveillance à distance

Le logiciel N-View pour Windows permet la supervision à distance du switch. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état N-Ring. Les contacts d'alarme configurables alertent en cas d'événements critiques.

Alimentation et protection

Le switch accepte une alimentation redondante 10-30 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports pour une fiabilité maximale.

Construction industrielle renforcée

Le boîtier métallique durci pour montage sur rail DIN (support inclus) résiste aux chocs de 200 g à 10 ms et aux vibrations de 50 g (5-200 Hz, triaxial). La plage de température de fonctionnement s'étend de -40 °C à +70 °C, avec une humidité relative de 5 % à 95 % (sans condensation). Le MTBF dépasse 2 millions d'heures.

Certifications et conformité

Le 716FXE2-SC-80 est certifié UL/cUL selon UL 1604, ANSI/ISA 12.12.01-2007 Class I Division 2 Groups A-D (T4A) pour les environnements dangereux, ainsi que CE, FCC, RoHS et GOST-R. Il est conforme à la norme IEEE 1613 pour les applications de sous-stations électriques. Indice de protection IP20.

• 14 ports 10/100BaseTX RJ-45 auto-négociés (duplex, MDIX) avec performances wire speed
• 2 ports fibre optique 100BaseFX monomode avec connecteurs SC, portée 80 km
• Administration complète : SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Redondance N-Ring (~30 ms) et RSTP/STP, support jusqu'à 250 switchs dans l'anneau
• Sécurité réseau : filtrage MAC par port (8 000 adresses), contrôle broadcast/multicast storm
• Serveur DHCP avec Option 82 relay, Option 61 et IP fallback
• Alimentation redondante 10-30 VDC avec protection inversion de polarité
• Température de fonctionnement : -40 °C à +70 °C
• Protection ESD et surtensions sur tous les ports
• Choc : 200 g @ 10 ms ; Vibration : 50 g, 5-200 Hz, triaxial
• Montage rail DIN, boîtier métallique durci, IP20
• Certifications : UL Class I Division 2, IEEE 1613, CE, FCC, RoHS, GOST-R
• Logiciel de supervision N-View pour Windows
• MTBF > 2 millions d'heures
• Garantie : 3 ans
