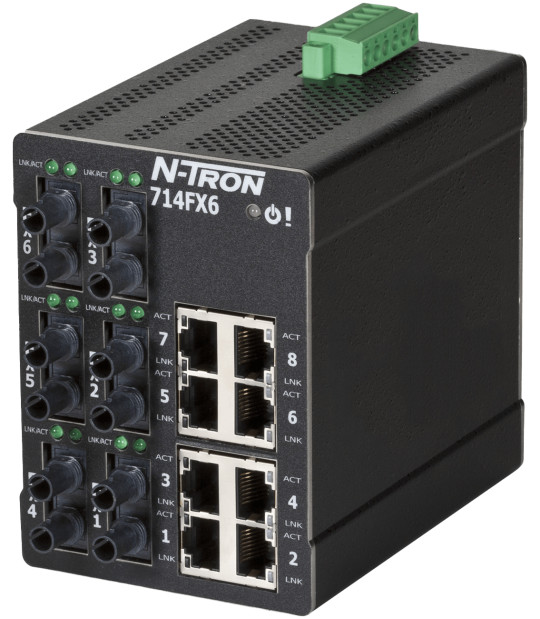

HMS Networks - N-Tron 714FXE6-ST-15

Le switch Ethernet industriel HMS Networks - N-Tron 714FXE6-ST-15 combine connectivité cuivre et fibre optique longue distance dans un boîtier durci pour environnements industriels exigeants. Avec 8 ports RJ-45 10/100BaseTX et 6 ports fibre optique 100BaseFX ST singlemode 15 km, ce switch manageable offre flexibilité et robustesse pour connecter équipements Ethernet sur distances étendues.

Architecture de ports cuivre et fibre optique

• 8 ports 10/100BaseTX RJ-45 auto-négociation duplex et MDIX
• 6 ports fibre optique 100BaseFX ST singlemode avec portée de 15 km
• Débit filaire (wire speed) sur tous les ports 10/100BaseTX
• Configuration automatique de la vitesse maximale ou codage manuel
• Technologie store-and-forward pour performances optimales

Fonctions de gestion réseau avancées

• Configuration web intuitive pour administration simplifiée
• Protocole SNMP v1/v2/v3 pour supervision centralisée
• VLAN, Quality of Service (QoS), trunking et port mirroring
• IGMP snooping automatique pour optimisation du trafic multicast
• Limitation du taux d'entrée/sortie par port (ingress/egress rate limiting)
• Contrôle des tempêtes broadcast/multicast
• Serveur DHCP avec attribution automatique d'adresses IP
• Support DHCP Option 82 relay, Option 61 et IP fallback

Technologie de redondance N-Ring

• Temps de cicatrisation réseau ~30 ms avec N-Ring
• Support jusqu'à 250 switches managés N-Tron en anneau
• Diagnostics complets et statut de santé de l'anneau via navigateur
• Fonction membre ou gestionnaire d'anneau (Ring Manager)
• Protocoles STP et RSTP pour redondance réseau

Sécurité renforcée et supervision

• Filtrage d'adresses MAC par port pour sécurité accrue
• Support jusqu'à 8 000 adresses MAC
• Logiciel N-View pour supervision à distance sous Windows
• Contact d'alarme configurable pour notifications d'événements
• Indicateurs LED configurables pour panne d'alimentation et statut N-Ring

Alimentation redondante et protections

• Alimentation 10-49 VDC avec entrées redondantes
• Protection contre les inversions de polarité
• Diodes de protection ESD et surtension sur tous les ports

Robustesse pour environnements industriels sévères

• Boîtier métallique renforcé pour montage rail DIN (support inclus)
• Température de fonctionnement -40 °C à +70 °C
• Résistance aux chocs 200g à 10 ms et vibrations 50g (5-200 Hz, triaxial)
• Dimensions compactes : 10,9 × 7,9 × 11,7 cm
• Conformité IEEE 1613 pour sous-stations électriques
• Certifications UL 508, UL Class I Division 2 Groups A-D (T4A)
• ANSI/ISA 12.12.01-2007 pour zones dangereuses
• Indice de protection IP20
• MTBF supérieur à 2 millions d'heures

Applications typiques

• Infrastructures industrielles avec distances étendues
• Automatismes et contrôle-commande industriel
• Réseaux redondants en anneau N-Ring
• Environnements sévères à températures extrêmes
• Sous-stations électriques et production d'énergie
• Pétrole et gaz, traitement des eaux
• Transport et infrastructures critiques

Données techniques

• Référence constructeur : 714FXE6-ST-15
• Total : 14 ports Ethernet
• Ports cuivre : 8 × RJ-45 10/100BaseTX
• Ports fibre : 6 × ST 100BaseFX singlemode 15 km
• Alimentation : 10-49 VDC (entrées redondantes)
• Température : -40 °C à +70 °C (fonctionnement)
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Poids : 1 359 g
• Connecteurs : 8 × RJ-45, 6 × ST, 1 × USB Type B
• Garantie : 3 ans
• Origine : États-Unis
