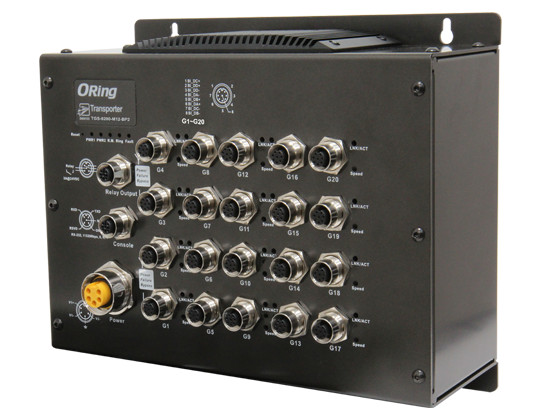

Oring TGS-9200-M12-BP2

Le switch Oring TGS-9200-M12-BP2 est un équipement manageable Gigabit Ethernet de la série Transporter™ conçu pour les applications ferroviaires et de transport conformes à la norme EN50155. Destiné au matériel roulant et aux réseaux embarqués, il offre une connectivité robuste avec des connecteurs M12 industriels et des fonctions de redondance avancées pour garantir la continuité des réseaux critiques dans les environnements ferroviaires exigeants.

Connectivité et architecture réseau

• 20 ports 10/100/1000Base-T(X) avec connecteurs M12 à 8 broches A-coded femelles
• 2 ensembles de ports bypass avec relais pour maintenir l'intégrité du réseau en cas de perte d'alimentation ou de maintenance
• Port console RS-232 sur connecteur M12 5 broches A-coded femelle (115200 bps, 8, N, 1)
• Bande passante de commutation de 40 Gbps
• Latence de commutation de 7 µs avec architecture Store-and-Forward
• Table d'adresses MAC de 8K entrées
• Support des trames Jumbo jusqu'à 9,6 Ko

Redondance réseau

• O-Ring : temps de rétablissement inférieur à 30 ms sur 250 unités connectées
• O-Chain pour la création de multiples anneaux redondants
• MRP (Media Redundancy Protocol) conforme IEC 62439-2
• ERPS v1/v2 conforme ITU-T G.8032
• MSTP/RSTP/STP (IEEE 802.1s/w/D)

Fonctions de gestion et sécurité

• VLAN IEEE 802.1Q avec support de 4095 VLANs et GVRP
• QoS IEEE 802.1p avec 8 files de priorité
• IGMP v2/v3 avec IGMP snooping (128 groupes multicast par VLAN)
• SNMP v1/v2c/v3 avec RMON
• Authentification 802.1x et TACACS+
• ACL et fonction Device Binding
• Prévention automatique DOS/DDOS
• HTTPS/SSH pour la sécurité des communications
• Support du protocole Modbus TCP
• Synchronisation d'horloge IEEE 1588v2
• Support IPv6

Gestion et supervision

• Interface web, Telnet et console CLI
• Logiciel Open-Vision d'ORing
• Client SMTP pour les notifications d'événements par email
• Serveur/client/relais DHCP
• LLDP (IEEE 802.1AB)
• Sortie relais pour alarme d'événements défaillants (capacité 3A à 24VDC sur connecteur M12 5 broches A-coded)

Alimentation et robustesse

• Alimentation double DC redondante : 12 à 48VDC sur connecteur M23 5 broches femelle
• Consommation typique : 21 W
• Protection contre les surcharges et l'inversion de polarité
• Température de fonctionnement : -40 à +75°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % sans condensation
• Conforme EN50155 (EN 50121-1, EN 50121-3-2)
• Résistance aux chocs (IEC60068-2-27), vibrations (IEC60068-2-6) et chutes (IEC60068-2-31)

Certifications et conformité

• EN50155 pour les applications ferroviaires
• CE EMC (EN 55035, EN 55032)
• FCC Part 15 B Class A
• Sécurité : IEC/EN 62368-1
• CEM : EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3
• Immunité : EN 55035 (ESD, RS, EFT, Surge, CS, PFMF, DIP)
• MTBF : 205 269 heures

Caractéristiques physiques

• Boîtier métallique IP-30
• Dimensions : 260 x 91,3 x 216 mm
• Poids : 2495 g
• Montage mural
• Garantie : 5 ans

Indicateurs LED

• 2 LED d'alimentation vertes
• LED Ring Master (R.M.) verte : mode O-Ring Master actif
• LED O-Ring (Ring) verte : fonctionnement O-Ring (clignotante si anneau rompu)
• LED Fault ambre : événement inattendu
• LED par port : Link/Act (verte) et vitesse (verte 1000 Mbps, ambre 100 Mbps, éteinte 10 Mbps)

Bouton de réinitialisation

• Appui inférieur à 5 secondes : redémarrage système
• Appui supérieur à 5 secondes : restauration configuration usine
