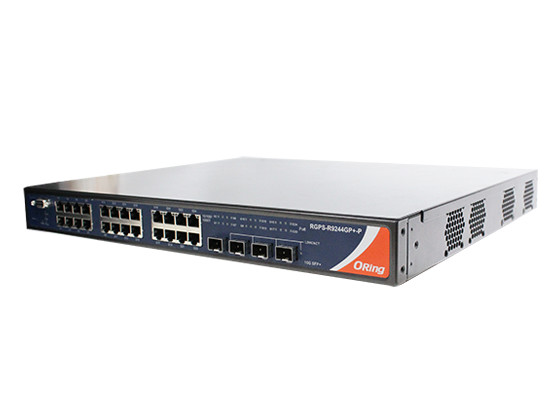

Oring RGPS-R9244GP+-LP

Le switch manageable Layer 3 Oring RGPS-R9244GP+-LP combine connectivité Gigabit PoE+, ports 10 Gigabit SFP+ et certification de cybersécurité IEC 62443-4-2 pour les environnements industriels critiques. Avec 24 ports Gigabit PoE+ IEEE 802.3at délivrant jusqu'à 30W par port et un budget PoE total de 300W, ce switch alimente caméras IP, points d'accès WiFi et équipements IoT tout en assurant routage IP et redondance réseau avancée. Les 4 ports SFP+ 1G/10G offrent une connectivité fibre haut débit pour l'agrégation et la distribution. Fonctionnant de -20°C à 60°C avec alimentation AC intégrée, il s'adapte aux infrastructures de supervision vidéo, contrôle d'accès et automatisation industrielle nécessitant sécurité renforcée et haute disponibilité.

Ports et connectivité réseau

• 24 ports 10/100/1000Base-T PoE+ en RJ45, IEEE 802.3at, délivrant jusqu'à 30W par port
• 4 ports SFP/SFP+ 1G/10GBase-X pour connectivité fibre optique haut débit
• Budget PoE total : 300W de -20°C à 50°C, 240W de 50°C à 60°C
• Bande passante de commutation : 128 Gbps
• Latence de commutation : 7 µs en mode store-and-forward
• Jumbo frames jusqu'à 10 000 octets

Fonctions Layer 3 et routage IP

• Routage IP statique et protocole RIP (Routing Information Protocol)
• Table MAC de 32 000 entrées
• Support jusqu'à 4095 VLANs (IEEE 802.1Q, VID 1 à 4094)
• 8 files de priorité pour la qualité de service (QoS)
• Gestion de bande passante par adresse IP
• QoS applicative avec support TOS/Diffserv
• Agrégation de liens LACP (IEEE 802.3ad)

Redondance réseau et haute disponibilité

• O-Ring avec temps de rétablissement < 30 ms sur 250 équipements
• Open-Ring et O-Chain pour topologies en chaîne
• MRP (Media Redundancy Protocol)
• G.8032 ERPS (Ethernet Ring Protection Switching)
• MSTP/RSTP/STP (IEEE 802.1s/w/D) pour spanning tree

Cybersécurité certifiée IEC 62443

• Certifié conforme à la norme IEC 62443-4-2 pour la cybersécurité industrielle
• Développé selon IEC 62443-4-1
• SNMPv3 avec authentification et chiffrement
• HTTPS et SSH pour administration sécurisée
• Authentification 802.1X (port-based et MAC-based)
• Gestion centralisée des mots de passe via Radius
• IP Source Guard et Device Binding
• Protection automatique contre les attaques DOS/DDOS
• Sécurité par port (activation/désactivation, MAC filtering)

PoE et alimentation électrique

• 24 ports P.S.E. (Power Sourcing Equipment) IEEE 802.3af/at
• Puissance maximale par port : 30W (IEEE 802.3at PoE+)
• Configuration PoE planifiée et fonction auto-ping check pour vérification des équipements alimentés
• LED PoE par port (24 indicateurs verts)
• Alimentation : 100-240 VAC avec connecteur AC intégré
• Consommation du switch : 49W typique (hors charge PoE)
• Protection contre les surcharges de courant

Synchronisation temporelle et protocoles industriels

• IEEE 1588v2 PTP (Precision Time Protocol) matériel pour synchronisation d'horloge
• Support Modbus TCP pour intégration avec automates industriels
• Support EtherNet/IP pour automatisation industrielle
• Client NTP pour synchronisation horaire réseau
• IEEE 802.1AS pour synchronisation temps-réel

Gestion multicast et optimisation réseau

• IGMP v2/v3 Snooping avec 128 groupes multicast par VLAN
• IEEE 802.1Qat Stream Reservation pour flux audio/vidéo
• IEEE 802.1Qav pour mise en file d'attente des flux temps-réel
• IEEE 802.3az Energy-Efficient Ethernet pour économie d'énergie
• Contrôle de débit par port (rate limiting configurable)
• Flow control IEEE 802.3x

Administration et supervision

• Gestion centralisée via logiciel Open-Vision
• Interface web (HTTP/HTTPS), Telnet, SSH, console CLI
• SNMP v1/v2c/v3 pour intégration NMS
• LLDP (IEEE 802.1AB) pour découverte de topologie
• Client SMTP pour notifications par email
• Serveur/Client DHCP et DHCP Relay
• Proxy DNS client
• Mémoire tampon de paquets : 32 Mbits

Indicateurs LED

• Alimentation (Power) : LED verte
• Ring Master (R.M.) : LED verte pour mode O-Ring Master
• O-Ring : LED verte (anneau actif), clignotante (anneau rompu)
• Défaut (Fault) : LED ambre pour événements système
• 24 LED PoE vertes (une par port PoE)
• LED Link/Act/Speed bicolores par port RJ45 : vert (1G), ambre (10/100M)

Conditions environnementales

• Température de fonctionnement : -20°C à +60°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% (sans condensation)
• Boîtier rack 19 pouces : 431 (L) × 342 (P) × 44 (H) mm
• Poids : 5 580 g

Certifications et normes

• Cybersécurité : IEC 62443-4-1 (développement), IEC 62443-4-2 (certification produit)
• CEM : CE EMC (EN 55035, EN 55032), FCC Part 15B Classe A
• Émissions : EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3
• Immunité : IEC/EN 61000-4-2 (ESD), 61000-4-3 (RS), 61000-4-4 (EFT), 61000-4-5 (Surge), 61000-4-6 (CS), 61000-4-8 (PFMF), 61000-4-11 (DIP)
• Sécurité électrique : EN 62368-1
• Chocs et vibrations : IEC 60068-2-27 (chocs), IEC 60068-2-31 (chute libre), IEC 60068-2-6 (vibrations)
• Garantie : 5 ans constructeur

Applications et cas d'usage

• Réseaux de supervision vidéo IP avec alimentation PoE+ (caméras haute résolution, PTZ)
• Infrastructures de contrôle d'accès et interphonie IP
• Déploiements WiFi avec points d'accès PoE+
• Automatisation industrielle nécessitant routage IP et protocoles Modbus TCP / EtherNet/IP
• Installations critiques exigeant certification IEC 62443 (énergie, transport, industries de process)
• Réseaux en anneau à haute disponibilité avec O-Ring/G.8032
• Agrégation fibre 10G pour backbone de distribution PoE
