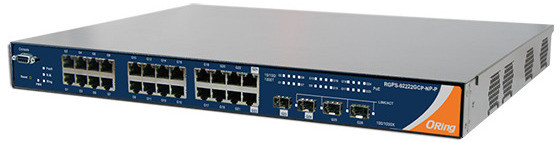

Oring RGPS-92222GCP-NP-P

Le switch PoE Gigabit manageable Oring RGPS-92222GCP-NP-P offre une connectivité fiable et sécurisée pour les infrastructures critiques : automatisation industrielle, réseaux de distribution électrique, systèmes de transport intelligent (ITS), ferroviaire et autres environnements industriels exigeants. Avec 22 ports 10/100/1000Base-T PoE, 2 ports combo Gigabit PoE et 2 ports SFP 100/1000Base-X, il combine flexibilité cuivre-fibre et alimentation Power over Ethernet pour caméras IP, points d'accès sans fil, téléphones IP et équipements PoE industriels.

Développé selon les exigences IEC 62443-4-1 et certifié IEC 62443-4-2, ce switch manageable Layer 2 renforce la cybersécurité OT et répond aux normes industrielles de sécurité les plus strictes. Il intègre des mécanismes avancés de redondance réseau — O-Ring, O-Chain, MSTP, RSTP et ERPS (G.8032) — garantissant un rétablissement rapide en cas de défaillance de lien ou d'équipement, pour une disponibilité maximale du réseau.

Alimentation PoE IEEE 802.3at haute capacité

Chaque port PoE délivre jusqu'à 30 W par port (IEEE 802.3at), avec un budget PoE total de 720 W. Le switch inclut une alimentation 100~240 VAC et supporte des fonctions PoE avancées : planification horaire, surveillance par auto-ping, et contrôle centralisé, simplifiant le déploiement et réduisant les coûts d'installation.

Connectivité étendue cuivre et fibre

• 22 ports 10/100/1000Base-T RJ45 avec PoE
• 2 ports combo Gigabit : cuivre (10/100/1000Base-T RJ45 + PoE) ou fibre (100/1000Base-X SFP), au choix
• 2 ports SFP 100/1000Base-X dédiés pour uplink fibre
• Fonction DDM (Digital Diagnostic Monitoring) sur les ports SFP 25 et 26

Redondance réseau industrielle

Le RGPS-92222GCP-NP-P supporte plusieurs protocoles de redondance pour garantir la continuité de service :

• O-Ring / Open-Ring / O-Chain : temps de récupération inférieur à 30 ms pour jusqu'à 250 unités
• MRP (Multiple Registration Protocol)
• MSTP, RSTP, STP
• ERPS (G.8032)

Sécurité renforcée et conformité IEC 62443

Conçu selon les standards de cybersécurité industrielle, le switch intègre des mécanismes de protection avancés :

• Développement conforme IEC 62443-4-1, certification IEC 62443-4-2
• Device Binding (association appareil-port)
• Prévention DoS/DDoS automatique
• IEEE 802.1x (authentification réseau), TACACS+, Radius
• ACL, sécurité basée adresse MAC, limitation d'adresses MAC par port
• VLAN (IEEE 802.1Q) : jusqu'à 4095 VLANs, VID 1 à 4094
• SNMPv3 (authentification et accès chiffrés), HTTPS, SSH
• IP Source Guard
• Autorisation à 15 niveaux (CLI/Web)

Management Layer 2 complet et supervision centralisée

Le switch offre une gamme complète de fonctions de gestion Layer 2 :

• VLAN IEEE 802.1Q, QoS IEEE 802.1p (8 files de priorité)
• IGMP v2/v3 Snooping (256 groupes multicast par VLAN)
• LACP (IEEE 802.3ad) agrégation de liens
• LLDP (IEEE 802.1AB)
• RMON, SNMP v1/v2c/v3
• Gestion de bande passante par IP, QoS par application
• Limitation de débit par port configurable
• Jumbo frames jusqu'à 9,6 Ko

Configuration flexible via interface Web, CLI, Telnet, console série RS-232 (DB-9, 115200 bps). Le switch s'intègre pleinement à Open-Vision, la plateforme de gestion centralisée ORing, pour la supervision temps réel, la visualisation de topologie, la gestion d'équipements, les notifications d'alarmes et la maintenance simplifiée à l'échelle du réseau industriel.

Protocoles industriels et efficacité énergétique

• Support Modbus TCP et Ethernet/IP
• IEEE 802.3az Energy-Efficient Ethernet
• DHCP Server/Client, DHCP Relay
• DNS Client Proxy, SMTP Client, NTP Server
• Notifications multiples en cas d'événement inattendu

Performances et architecture

• Bande passante de commutation : 52 Gbps
• Latence de commutation : 7 µs
• Table d'adresses MAC : 8000 entrées
• Architecture Store-and-Forward

Indicateurs LED

• Power (vert) : alimentation
• R.M. (vert) : O-Ring Master actif
• Ring (vert) : O-Ring actif ; vert clignotant : anneau rompu
• Fault (ambre) : événement inattendu
• LED bi-couleur par port RJ45 : vert (1000 Mbps Link/Act), ambre (10/100 Mbps Link/Act)
• LED verte par port SFP : Link/Act
• LED verte par port PoE (24 LED PoE)

Alimentation et PoE

• Entrée : 100~240 VAC avec connecteur secteur
• Consommation typique : 37 W (sans équipements alimentés)
• Puissance PoE par port : 30 W
• Budget PoE total : 720 W (alimentation 1000 W fournie)
• Protection contre les surintensités

Conformité et certifications

• EMC : CE EMC (EN 55035, EN 55032), FCC Part 15B
• EMI : EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15B Class A
• EMS : IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8 (PFMF), IEC/EN 61000-4-11 (DIP)
• Choc : IEC 60068-2-27
• Chute libre : IEC 60068-2-31
• Vibration : IEC 60068-2-6
• Sécurité : EN 62368-1

Format et montage

Boîtier rack 19 pouces 1U, conçu pour une installation en baie de brassage dans les environnements industriels. Alimentation secteur avec cordon inclus.

Le Oring RGPS-92222GCP-NP-P constitue une solution de commutation PoE sécurisée, résiliente et manageable pour les infrastructures critiques nécessitant connectivité cuivre-fibre, redondance réseau, cybersécurité renforcée et gestion centralisée.
