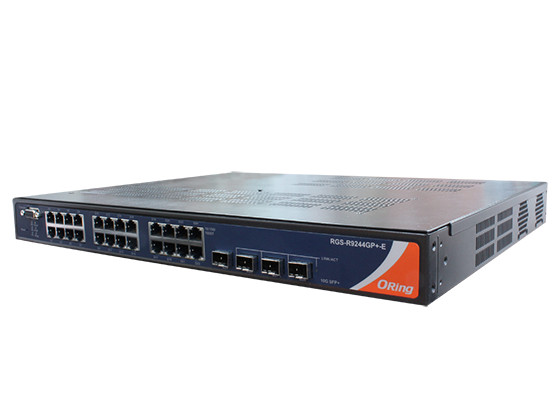

Oring RGS-R9244GP+-E

Switch industriel manageable Layer 3 Oring RGS-R9244GP+-E

Le switch Oring RGS-R9244GP+-E combine performances Gigabit et fonctions avancées de routage Layer 3 pour les infrastructures réseau industrielles exigeantes. Avec 24 ports 10/100/1000Base-T(X) et 4 ports SFP+ 1G/10G, ce switch manageable offre une bande passante de commutation de 128 Gbps et prend en charge les protocoles de routage RIP et statique. Sa conception rack 19 pouces et son alimentation mixte AC/DC dual en font un équipement adapté aux environnements industriels critiques.

Connectivité et performances réseau avancées

• 24 ports 10/100/1000Base-T(X) en RJ45
• 4 ports SFP+ 1G/10GBase-X
• Bande passante de commutation : 128 Gbps
• Latence de commutation : 7 µs
• Table d'adresses MAC : 32 000 entrées
• Support des trames Jumbo jusqu'à 10 Ko
• Architecture Store-and-Forward
• Fonction DDM sur les ports SFP

Redondance réseau et haute disponibilité

• Protocole O-Ring avec temps de récupération inférieur à 30 ms sur 250 équipements
• Support O-Chain pour anneaux redondants multiples
• MSTP (compatible RSTP/STP) selon IEEE 802.1s
• MRP (Multiple Registration Protocol)
• Protection contre les coupures réseau critiques

Fonctions Layer 3 et routage IP

• Routage statique
• Protocole de routage dynamique RIP
• Support IPv4 et IPv6
• Serveur/Client DHCP
• Relais DHCP
• Proxy DNS

Gestion avancée du trafic et QoS

• 8 files de priorité
• IEEE 802.1p pour la qualité de service
• Gestion de bande passante basée sur IP
• QoS basé sur les applications
• Support TOS/DiffServ
• IGMP v2/v3 Snooping pour le filtrage multicast (128 groupes par VLAN)
• Limitation de débit configurable par port

Sécurité et contrôle d'accès

• Fonction Device Binding
• Authentification 802.1x (par port et par adresse MAC)
• Sécurité MAC par port
• IP Source Guard
• ACL (Access Control List)
• Prévention automatique DoS/DDoS
• SNMPv3 avec authentification et accès sécurisés
• Protocoles HTTPS et SSH
• Gestion centralisée des mots de passe via Radius

VLAN et segmentation réseau

• Support IEEE 802.1Q avec VLAN tagging
• Jusqu'à 4095 VLAN configurables (VID 1 à 4094)
• Isolation et sécurisation du trafic réseau

Supervision et administration

• Protocole Modbus TCP
• SNMP v1/v2c/v3 et RMON
• LLDP (Link Layer Discovery Protocol) selon IEEE 802.1AB
• Interface Web, Telnet, CLI (console)
• Utilitaire Windows Open-Vision pour gestion centralisée
• Client SMTP pour notifications par email
• Serveur NTP
• Support du dispositif DBU-01 pour sauvegarde/restauration rapide de configuration
• Notifications multiples en cas d'événements inattendus

Caractéristiques électriques et LED

• Alimentation : 100~240 VAC (cordon secteur inclus) ou double entrée 36~72 VDC
• Consommation typique : 37,4 W
• Protection contre les surcharges
• LED Power (vert) : indication d'alimentation
• LED R.M. (vert) : mode O-Ring Master actif
• LED Ring (vert) : mode O-Ring actif / clignotant en cas de rupture d'anneau
• LED Fault (ambre) : événement inattendu
• LED par port RJ45 (double couleur) : vert = 1000 Mbps Link/Act, ambre = 10/100 Mbps Link/Act

Environnement et boîtier

• Température de fonctionnement : -40 à 75 °C
• Température de stockage : -40 à 85 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Boîtier rack 19 pouces montable
• Dimensions : 431 × 342 × 44 mm (17 × 13,46 × 1,73 pouces)
• Poids : 4 754 g

Conformité et certifications

• EMC : CE EMC (EN 55035, EN 55032), FCC Part 15B
• EMI : EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15B classe A
• EMS : IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8 (PFMF), IEC/EN 61000-4-11 (DIP)
• Sécurité : EN 62368-1
• Choc : IEC 60068-2-27
• Chute libre : IEC 60068-2-31
• Vibration : IEC 60068-2-6
• Garantie : 5 ans

Technologies et normes Ethernet

• IEEE 802.3 (10Base-T)
• IEEE 802.3u (100Base-TX et 100Base-FX)
• IEEE 802.3ab (1000Base-T)
• IEEE 802.3z (1000Base-X)
• IEEE 802.3ae (10 Gigabit Ethernet)
• IEEE 802.3x (contrôle de flux)
• IEEE 802.3ad (LACP - Link Aggregation Control Protocol)
• IEEE 802.3az (Energy-Efficient Ethernet)
