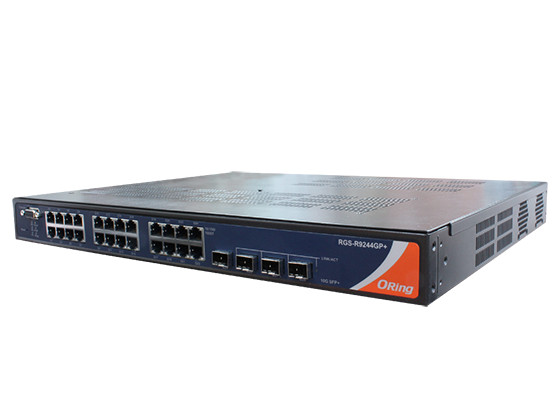

Oring RGS-R9244GP+

Le switch Oring RGS-R9244GP+ combine haute densité de ports et capacités de routage avancées pour les réseaux industriels exigeants. Équipé de 24 ports cuivre 10/100/1000Base-T et 4 ports SFP+ 1G/10G, ce switch manageable Layer 3 offre une bande passante de commutation de 128 Gbps et prend en charge le routage statique ainsi que le protocole RIP. Son architecture redondante intègre les protocoles O-Ring, O-Chain et MSTP pour garantir la continuité de service des infrastructures critiques. Conçu pour fonctionner de -40 à 75°C, il s'intègre dans un boîtier rack 19 pouces 1U et bénéficie d'une garantie constructeur de 5 ans.

Connectivité et performances réseau

• 24 ports 10/100/1000Base-T en RJ45
• 4 ports SFP+ supportant 1G/10GBase-X
• Bande passante de commutation : 128 Gbps
• Table d'adresses MAC : 32 000 entrées
• Mémoire tampon de paquets : 32 Mbits
• 8 files de priorité pour la qualité de service
• Support des trames Jumbo jusqu'à 9,6 Ko
• Fonction DDM sur les emplacements SFP

Routage Layer 3 et fonctions avancées

• Routage IP statique et protocole RIP
• Support IPv4 et IPv6
• 4095 VLAN configurables (IEEE 802.1Q)
• IGMP v2/v3 snooping pour le multicast
• Gestion de bande passante par adresse IP
• QoS basée sur les applications
• Agrégation de liens LACP (IEEE 802.3ad)
• Contrôle de flux IEEE 802.3x

Redondance et haute disponibilité

• Protocole O-Ring avec temps de reprise < 30 ms
• Support O-Chain pour topologies complexes
• MSTP/RSTP/STP (IEEE 802.1w/802.1s)
• MRP (Multiple Registration Protocol)
• Prise en charge jusqu'à 250 équipements en anneau

Sécurité et authentification

• Authentification 802.1x (port-based et MAC-based)
• Fonction Device Binding
• Protection DoS/DDoS automatique
• ACL (Access Control List)
• IP Source Guard
• Sécurité des ports par adresse MAC
• HTTPS et SSH pour connexions sécurisées
• SNMP v1/v2c/v3 avec chiffrement
• Gestion centralisée Radius

Gestion et supervision

• Interface web HTTPS
• CLI via Telnet et console
• Utilitaire Windows Open-Vision
• Support SNMP v1/v2c/v3 et RMON
• Protocole LLDP (IEEE 802.1AB)
• DHCP Server/Client et DHCP Relay
• Client SMTP pour notifications email
• Serveur NTP pour synchronisation temporelle
• Protocole Modbus TCP
• Fonction de sauvegarde/restauration via DBU-01

Alimentation et indicateurs

• Tension d'entrée : 100 à 240 VAC
• Consommation typique : 37,4 W
• Protection contre les surcharges
• LED Power (verte) : alimentation active
• LED R.M. (verte) : mode O-Ring Master
• LED Ring (verte/clignotante) : état de l'anneau
• LED Fault (ambre) : événement inattendu
• LED bicolores par port : vitesse/liaison/activité

Construction et environnement

• Boîtier rack 19 pouces 1U
• Dimensions : 431 × 342 × 44 mm
• Poids : 4,597 kg
• Température de fonctionnement : -40 à 75°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % sans condensation
• Traitement Store-and-Forward
• Latence de commutation : 7 μs

Conformité et certifications

• EMC : CE EMC (EN 55035, EN 55032), FCC Part 15B
• EMI : EN 55032, CISPR32, EN 61000-3-2/3-3
• EMS : IEC/EN 61000-4-2/3/4/5/6/8/11
• Sécurité : EN 62368-1
• Tests mécaniques : IEC 60068-2-27 (choc), IEC 60068-2-31 (chute libre), IEC 60068-2-6 (vibration)
• Technologie IEEE 802.3az Energy-Efficient Ethernet

Applications types

• Backbone de réseaux industriels étendus
• Interconnexion de sous-réseaux avec routage inter-VLAN
• Agrégation de trafic dans les architectures en anneau
• Infrastructures nécessitant haute disponibilité et redondance
• Environnements à contraintes thermiques sévères
