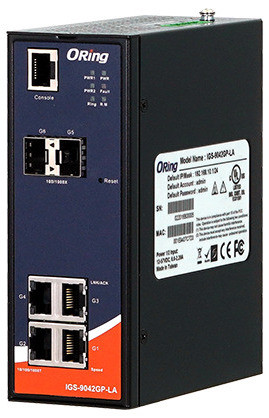

Oring IGS-9042GP-LA-PN

Le switch manageable Oring IGS-9042GP-LA-PN combine connectivité cuivre Gigabit et fibre optique dans un boîtier IP30 durci. Avec ses 4 ports 10/100/1000Base-T RJ45 et ses 2 emplacements SFP 100/1000Base-X, ce switch offre la flexibilité nécessaire pour les infrastructures industrielles exigeant des liaisons longue distance et une haute disponibilité. Certifié PROFINET Conformance Class B v2.40 avec fichier GSD fourni, il s'intègre nativement dans les architectures d'automatisme Siemens et répond aux exigences des environnements manufacturiers critiques.

Redondance réseau et temps de rétablissement ultra-rapide

Le IGS-9042GP-LA-PN embarque la technologie propriétaire O-Ring garantissant un temps de rétablissement inférieur à 30 ms sur une topologie de 250 équipements. Le switch supporte également MSTP (compatible RSTP/STP), Open-Ring pour l'interopérabilité avec les protocoles de redondance tiers, O-Chain pour le chaînage d'anneaux multiples, et PROFINET MRP client (MRC). Cette combinaison de protocoles assure la continuité de service dans les applications où chaque milliseconde d'interruption peut impacter la production.

Synchronisation temporelle et protocoles industriels

La conformité IEEE 1588v2 garantit la synchronisation d'horloge précise nécessaire aux applications temps réel distribuées. Le switch intègre nativement les protocoles Modbus TCP et Ethernet/IP, facilitant l'intégration dans les systèmes SCADA et les architectures multi-fournisseurs. Cette polyvalence protocolaire élimine les besoins de passerelles externes et simplifie l'architecture réseau.

Gestion avancée et sécurité renforcée

L'administration s'effectue via l'interface web, Telnet, console CLI ou l'utilitaire Windows Open-Vision pour une gestion centralisée. Le switch propose SNMP v1/v2c/v3, RMON, VLANs 802.1Q (4096 VLANs disponibles, VID 0 à 4095), ACL, TACACS+, authentification 802.1x, et sécurité par Device Binding. Les protocoles HTTPS et SSH chiffrent les communications d'administration. La prévention DoS/DDoS automatique et IGMP v2/v3 snooping (256 groupes multicast par VLAN) complètent l'arsenal de sécurité et d'optimisation du trafic.

Qualité de service et gestion de la bande passante

Huit files d'attente prioritaires (IEEE 802.1p) et la gestion de QoS basée sur les applications garantissent l'acheminement des flux critiques. La gestion de bande passante basée sur IP et le limitation de débit par port permettent un contrôle granulaire des ressources réseau. Le switch traite les trames en mode Store-and-Forward avec une latence de commutation de 7 µs, une bande passante de 12 Gbps et un débit de 8,928 Mpps (paquets de 64 octets). Les trames jumbo jusqu'à 9,6 Ko sont supportées.

Performances et indicateurs visuels

Le IGS-9042GP-LA-PN dispose d'une table d'adresses MAC de 8000 entrées et supporte IEEE 802.3ad (LACP) pour l'agrégation de liens. Les indicateurs LED fournissent un diagnostic visuel : alimentation (LED vertes x3), mode Ring Master (vert), état O-Ring (vert/clignotant en cas de rupture), défaut système (ambre), liaison/activité par port (vert) avec indication de vitesse (vert 1000 Mbps/ambre 100 Mbps/éteint 10 Mbps), et activité SFP (vert). Un contact relais (1A à 24 VDC) permet la remontée d'alarme externe.

Construction industrielle et plage de température étendue

Le boîtier IP30 en métal mesure 54,3 x 108,3 x 145,1 mm pour 740 g. Le switch fonctionne de -40 à 75°C (stockage -40 à 85°C) et tolère une humidité de 5 à 95% sans condensation. L'alimentation redondante accepte 12 à 48 VDC sur bornier 6 broches avec protection contre les surcharges et inversions de polarité. La consommation typique atteint 13 W. Le montage s'effectue sur rail DIN ou mural. Le bouton de réinitialisation (5 secondes) restaure la configuration usine.

Conformité et fiabilité

Le IGS-9042GP-LA-PN satisfait aux normes CE EMC (EN 55035, EN 55032), FCC Part 15 B Classe A, IEC/EN 61000-4-2/3/4/5/6/8 (immunité ESD, radiofréquences, transitoires, surtensions), IEC 60068-2-27 (chocs), IEC 60068-2-31 (chute libre), IEC 60068-2-6 (vibrations) et UL61010-1 (sécurité). Le protocole LLDP facilite la découverte réseau. L'IEEE 802.3az (Energy-Efficient Ethernet) réduit la consommation en période de faible trafic. La compatibilité avec l'unité de sauvegarde DBU-01 accélère les opérations de backup/restore de configuration. Garantie constructeur : 5 ans.
