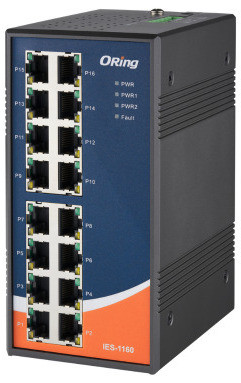

Oring IES-1160

Le switch Ethernet industriel Oring IES-1160 offre une solution de connectivité réseau robuste pour les environnements industriels exigeants. Conçu pour garantir une continuité de service maximale, ce switch non manageable intègre une architecture de commutation Store-and-Forward avec 16 ports 10/100Base-T(X) en RJ45. Sa double alimentation redondante et son boîtier IP30 en font un équipement fiable pour les installations industrielles nécessitant une disponibilité élevée.

Architecture réseau et performances

Le IES-1160 délivre une bande passante de commutation de 3,2 Gbps grâce à son architecture Store-and-Forward. Avec une table d'adresses MAC de 8192 entrées et un buffer de paquets de 1 Mbit, le switch assure un traitement efficace du trafic réseau. Il prend en charge les standards IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX) et IEEE 802.3x pour le contrôle de flux.

Alimentation redondante et protection électrique

Le switch dispose de deux entrées d'alimentation DC redondantes acceptant une tension de 12 à 48 VDC via bornier à 6 broches. Cette double alimentation élimine tout risque de coupure en cas de défaillance d'une source. Le IES-1160 intègre une protection contre les surcharges de courant et une protection contre l'inversion de polarité. La consommation électrique typique s'élève à 15 watts.

Système d'alertes et supervision

Un système d'avertissement par relais de sortie permet la signalisation à distance des défaillances d'alimentation. Les LED de façade offrent une visibilité immédiate de l'état du switch : indicateurs verts pour l'alimentation (x3), indicateur ambre pour les défauts d'alimentation, et LED doubles par port (vert pour Link/Act, ambre pour full duplex).

Robustesse environnementale industrielle

Avec une plage de température de fonctionnement de -40 à 75°C et une humidité relative de 5 à 95% sans condensation, le IES-1160 répond aux exigences des environnements industriels sévères. Son boîtier rigide IP30 autorise le montage sur rail DIN ou en applique murale. La température de stockage s'étend de -40 à 85°C.

Certifications et fiabilité

Le switch bénéficie des certifications CE EMC (EN 55035, EN 55032), FCC Part 15B, ainsi que des normes de sécurité EN 62368-1, UL 61010-1 et UL61010-2-201. Il répond aux normes de compatibilité électromagnétique EN 55032, CISPR32 pour l'émission, et EN 55035 pour l'immunité (IEC/EN 61000-4-2/3/4/5/6/8). Conforme aux tests de choc (IEC 60068-2-27), chute libre (IEC 60068-2-31) et vibration (IEC 60068-2-6), le IES-1160 affiche un MTBF de 1 160 204 heures et est couvert par une garantie constructeur de 5 ans.

Caractéristiques techniques

• 16 ports 10/100Base-T(X) RJ45
• Architecture Store-and-Forward
• Bande passante de commutation : 3,2 Gbps
• Table d'adresses MAC : 8192 entrées
• Buffer de paquets : 1 Mbit
• Double alimentation redondante 12-48 VDC (bornier 6 broches)
• Protection surcharge et inversion de polarité
• Relais de sortie pour signalisation défaut
• Température de fonctionnement : -40 à 75°C
• Boîtier IP30, montage rail DIN ou mural
• Standards : IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Consommation typique : 15 W
• Garantie : 5 ans
