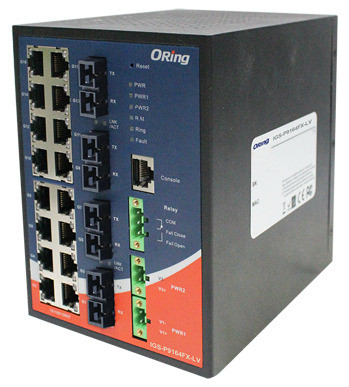

Oring IGS-P9164FX-MM-SC-LV

Le switch Oring IGS-P9164FX-MM-SC-LV combine connectivité cuivre Gigabit et fibre optique multimode pour les infrastructures de sous-stations électriques et les applications ferroviaires. Conforme aux normes IEC 61850-3 et IEEE 1613, ce switch manageable 20 ports intègre des protocoles de redondance avancés et des fonctions de supervision dédiées aux environnements critiques. Sa double alimentation DC et son boîtier IP30 assurent fiabilité et continuité de service dans les conditions industrielles exigeantes.

Architecture réseau et connectivité

Le switch dispose de 16 ports 10/100/1000Base-T(X) en connectique RJ45 et de 4 ports fibre optique 100Base-FX avec connecteurs SC multimode. Cette architecture hybride permet d'interconnecter équipements locaux en cuivre et liaisons longue distance en fibre optique au sein d'une même plateforme. Les ports Gigabit Ethernet assurent la bande passante nécessaire aux flux de données industriels et aux applications temps réel.

Redondance et haute disponibilité

L'IGS-P9164FX-MM-SC-LV intègre le protocole O-Ring développé par Oring, garantissant un temps de rétablissement inférieur à 30 ms sur un anneau de 250 équipements maximum. Le switch supporte également O-Chain, ERPS (G.8032) et IEC 62439-2 MRP (Media Redundancy Protocol) pour s'adapter aux différentes topologies de redondance. La compatibilité MSTP (RSTP/STP) assure l'interopérabilité avec les infrastructures existantes. Le serveur MMS intégré et la QoS IEC 61850 optimisent le trafic des applications de protection et d'automatisation électrique.

Synchronisation temporelle IEEE 1588v2

Le switch implémente le protocole IEEE 1588v2 Precision Time Protocol (PTP) pour la synchronisation d'horloge sur le réseau Ethernet. Cette fonction est essentielle pour les applications de protection différentielle et de synchrophaseurs qui nécessitent une précision temporelle de l'ordre de la microseconde. La synchronisation s'effectue nativement sur l'infrastructure Ethernet sans nécessiter d'équipements dédiés.

Qualité de service et gestion du trafic

Le switch offre une gestion de la bande passante basée sur les adresses IP et une QoS application pour prioriser les flux critiques. Le support d'IGMP v2/v3 avec IGMP snooping filtre le trafic multicast et optimise l'utilisation de la bande passante. Les trames Jumbo jusqu'à 9,6 Ko réduisent la charge processeur pour les transferts de gros volumes de données. La technologie IEEE 802.3az Energy-Efficient Ethernet diminue la consommation électrique durant les périodes de faible activité.

Sécurité réseau multicouche

L'IGS-P9164FX-MM-SC-LV intègre plusieurs mécanismes de sécurité : authentification 802.1x et TACACS+, listes de contrôle d'accès (ACL), fonction Device Binding pour lier adresses MAC et ports, protection automatique contre les attaques DoS/DDoS. Les protocoles HTTPS et SSH chiffrent les communications d'administration. Le support de SNMP v3 avec authentification et chiffrement sécurise la supervision à distance.

Supervision et administration

Le switch se configure via interface web, Telnet, console CLI série ou le logiciel Open-Vision d'Oring pour Windows. Le support SNMP v1/v2c/v3 et RMON permet l'intégration dans les systèmes de supervision réseau. Le protocole LLDP facilite la découverte automatique de la topologie. Le client SMTP génère des notifications par email en cas d'événements critiques. L'unité de sauvegarde DBU-01 (optionnelle) permet de dupliquer et restaurer rapidement les configurations sur plusieurs équipements.

Protocoles industriels

L'IGS-P9164FX-MM-SC-LV supporte nativement Modbus TCP et Ethernet/IP, facilitant son intégration dans les architectures d'automatisme industriel. Ces protocoles permettent la communication directe avec automates programmables, systèmes SCADA et équipements de terrain sans passerelle supplémentaire.

Construction et installation

Le boîtier métallique IP30 assure une protection mécanique adaptée aux environnements industriels. Le switch fonctionne sur une plage de température de -40°C à +75°C sans ventilation forcée. Le montage s'effectue sur rail DIN 35 mm ou fixation murale. La double alimentation DC redondante élimine tout point de défaillance unique au niveau de l'alimentation électrique.

Conformité normative

• IEC 61850-3 : communication dans les sous-stations électriques
• IEEE 1613 : équipements de communication pour sous-stations
• IEEE 1588v2 : synchronisation temporelle de précision
• IEC 62439-2 : redondance haute disponibilité
