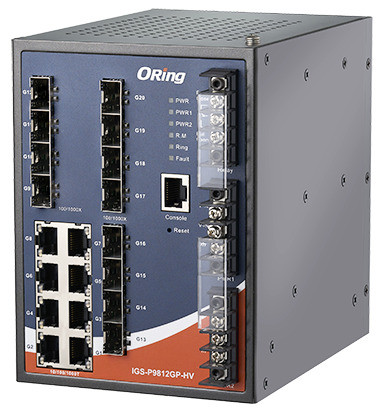

Oring IGS-P9812GP-HV

Le switch Oring IGS-P9812GP-HV répond aux exigences critiques des postes électriques et infrastructures de distribution d'énergie. Certifié IEC 61850-3, IEEE 1613 et IEC 62443-4-2, ce modèle offre un niveau de cybersécurité et de fiabilité adapté aux environnements industriels sévères.

Architecture réseau haute disponibilité

Le IGS-P9812GP-HV dispose de 8 ports 10/100/1000Base-T en RJ45 et 12 ports 100/1000Base-X SFP, permettant une connectivité hybride cuivre-fibre flexible. La technologie O-Ring assure un temps de rétablissement inférieur à 30 ms sur 250 équipements en chaîne, tandis que les protocoles MSTP/RSTP, MRP (IEC 62439-2) et ERPS renforcent la redondance réseau. Le commutateur prend en charge la synchronisation horaire IEEE 1588v2 PTP essentielle aux applications de supervision électrique.

Cybersécurité renforcée pour systèmes critiques

Développé selon la norme IEC 62443-4-1 et certifié IEC 62443-4-2, le switch intègre des mécanismes de protection avancés : authentification 802.1x, gestion centralisée par RADIUS, chiffrement SNMPv3, HTTPS et SSH. Le contrôle d'accès par port (MAC binding) et la sécurité VLAN (802.1Q, 4095 VLANs disponibles) protègent l'intégrité du trafic industriel.

Serveur MMS et QoS IEC 61850

Le IGS-P9812GP-HV embarque un serveur MMS (Manufacturing Message Specification) natif et implémente la qualité de service IEC 61850, garantissant la priorisation des messages GOOSE et SV dans les architectures de protection électrique. Le support Modbus TCP et Ethernet/IP assure l'intégration avec les automates et systèmes SCADA existants.

Gestion et supervision simplifiées

L'administration s'effectue via le logiciel Open-Vision d'Oring, l'interface web, Telnet ou CLI. Les fonctions incluent la gestion de bande passante par IP, la QoS applicative (802.1p, 8 files de priorité), le filtrage multicast IGMP (256 groupes par VLAN), le relais DHCP et le client SMTP pour les notifications d'alarme. Un contact relais (1A à 24 VDC) signale les défauts système. Le module DBU-01 optionnel permet la sauvegarde et restauration rapide de configuration.

Alimentation et robustesse industrielles

Le switch accepte une double alimentation redondante en entrée : 85 à 264 VAC ou 88 à 373 VDC sur bornier 6 pôles. La consommation typique atteint 24 W. Les protections contre les surcharges et inversions de polarité garantissent la continuité de service. Le boîtier IP-30 de 115 × 159 × 154 mm (1870 g) résiste aux vibrations (IEC 60068-2-6), chocs (IEC 60068-2-27) et chutes libres (IEC 60068-2-31). La plage de température opérationnelle s'étend de -40 à +75 °C.

Caractéristiques techniques

• 8 ports 10/100/1000Base-T RJ45
• 12 ports 100/1000Base-X SFP
• Bande passante de commutation : 40 Gbps
• Latence : 7 µs en store-and-forward
• Table d'adresses MAC : 8 000 entrées
• Trames jumbo : 9,6 kB
• Buffer de paquets : 4 Mbits
• 8 files de priorité
• Redondance O-Ring (<30 ms), MSTP, RSTP, MRP, ERPS
• Synchronisation IEEE 1588v2 PTP
• Serveur MMS et QoS IEC 61850 intégrés
• Protocoles Modbus TCP, Ethernet/IP
• IEEE 802.3az Energy-Efficient Ethernet
• Sécurité : 802.1x, HTTPS, SSH, SNMPv3, RADIUS
• 4095 VLANs (802.1Q), IGMP Snooping
• Gestion : Open-Vision, web, Telnet, CLI
• Contact relais défaut : 1A à 24 VDC
• Client SMTP, serveur NTP, DHCP Server/Client/Relay
• Alimentation redondante : 85-264 VAC / 88-373 VDC
• Consommation : 24 W typique
• Température : -40 à +75 °C
• Dimensions : 115 × 159 × 154 mm, 1870 g
• Certifications : IEC 61850-3, IEEE 1613, IEC 62443-4-2, EN 60950-1
• Garantie : 5 ans
