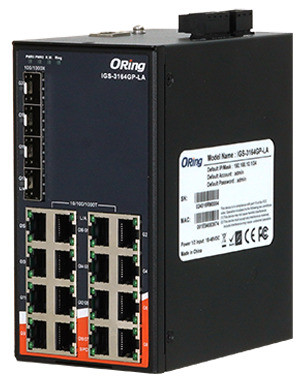

Oring IGS-3164GP-LA

Le switch manageable Gigabit Oring IGS-3164GP-LA offre une connectivité complète pour les réseaux industriels exigeants grâce à ses 16 ports cuivre 10/100/1000Base-T RJ45 et 4 emplacements SFP 100/1000Base-X. Conçu pour garantir la continuité de service dans les environnements critiques, ce modèle intègre de multiples protocoles de redondance réseau incluant O-Ring (temps de récupération < 30 ms pour jusqu'à 250 équipements), O-Chain, MRP (IEC 62439-2) et MSTP/RSTP/STP (IEEE 802.1s/w/D). La technologie O-Chain permet à plusieurs anneaux redondants utilisant différents protocoles de fonctionner ensemble, maximisant ainsi la rapidité de récupération en cas de panne, la flexibilité et le rapport coût-efficacité.

Caractéristiques de connectivité

• 16 ports 10/100/1000Base-T RJ45
• 4 emplacements SFP 100/1000Base-X
• 1 port console RS-232
• Bande passante de commutation : 40 Gbps
• Table d'adresses MAC : 8 000 entrées
• Latence de commutation : 10 µs
• Tampon de paquets : 4,1 Mbits
• 8 files de priorité
• Support des trames Jumbo jusqu'à 10 Ko

Protocoles de redondance réseau

• O-Ring avec récupération < 30 ms sur 250 équipements
• O-Chain pour chaînage d'anneaux multi-protocoles
• MRP (IEC 62439-2)
• ERPS
• MSTP/RSTP/STP (IEEE 802.1s/w/D)

Fonctions de gestion avancées

• Support des VLAN (IEEE 802.1Q) avec 4 096 VLAN disponibles (VID 1 à 4095)
• Q-in-Q pour double encapsulation VLAN
• IGMP v2/v3 snooping pour filtrage du trafic multicast (1 024 groupes)
• MVR (Multicast VLAN Registration)
• QoS (IEEE 802.1p) pour le trafic temps réel
• SNMP v1/v2c/v3 et RMON pour la gestion réseau
• Port mirroring pour la supervision du trafic
• Port trunking et LACP (IEEE 802.3ad)
• Limitation de débit par port configurable
• Protocole Modbus TCP
• LLDP (IEEE 802.1AB)
• DHCP Server/Client/Relay/Option-82
• NTP et SNTP pour synchronisation horaire

Sécurité renforcée

• HTTPS et SSH pour sécurisation des accès
• Authentification 802.1x par port
• TACACS+ pour authentification centralisée
• RADIUS client
• ACL (Access Control List)
• Port security avec limitation du nombre d'adresses MAC
• IP source guard contre l'usurpation d'adresse IP
• Access Management pour contrôle d'accès aux ressources

Supervision et notifications

• Fonction DDM (Digital Diagnostic Monitoring) pour supervision instantanée de la tension, du courant et de la température électroniques
• Syslog serveur/client pour enregistrement des événements
• Notifications par email (SMTP)
• SNMP trap
• RMON pour supervision du trafic réseau
• Sortie relais pour alarme (capacité de 1 A à 24 V DC)

Alimentation et fiabilité

• Alimentation redondante : double entrée 18-48 V DC sur bornier
• Consommation : 12 W
• Protection contre les surcharges
• Protection contre l'inversion de polarité (dispositif non actif)

Construction robuste

• Boîtier IP30 conçu pour montage rail DIN
• Plage de température de fonctionnement : -40 à 75 °C
• Température de stockage : -40 à 85 °C
• Humidité relative de fonctionnement : 5 à 95 % sans condensation
• Dimensions : 76 (L) x 126 (P) x 146 (H) mm
• Poids : 1 135 g (net) / 1 450 g (brut)
• Conforme aux tests de chocs (IEC60068-2-27), vibrations (IEC60068-2-6) et chute libre (IEC60068-2-31)

Indicateurs LED

• 2 LED vertes d'alimentation
• LED Ring Master (R.M.) verte : indique le mode O-Ring Master
• LED O-Ring verte : fixe en mode O-Ring, clignotante si l'anneau est rompu
• Ports RJ45 : LED supérieure verte (Link/Act), LED inférieure verte (vitesse 1 Gbps allumée / 10/100 Mbps éteinte)
• Ports SFP : LED verte (Link/Act, clignotante pour activité)

Configuration et administration

• Interface web (navigateur)
• Telnet
• Console CLI via port RS-232
• Bouton Reset : < 5 s redémarrage système, > 5 s retour aux réglages d'usine

Certifications et normes

• CE EMC (EN 55035, EN 55032)
• FCC Part 15 B Class A
• EMI : EN 55032, EN 61000-6-4, CISPR32, EN 61000-3-2, EN 61000-3-3
• EMS : EN 55035 (IEC/EN 61000-4-2 ESD, 61000-4-3 RS, 61000-4-4 EFT, 61000-4-5 Surge, 61000-4-6 CS, 61000-4-8 PFMF, 61000-4-11 DIP)
• Sécurité : EN 62368-1
• Garantie : 5 ans

Le switch Oring IGS-3164GP-LA constitue une solution de commutation manageable pour les infrastructures réseau industrielles nécessitant haute disponibilité, redondance multi-protocoles et résistance aux environnements difficiles.
