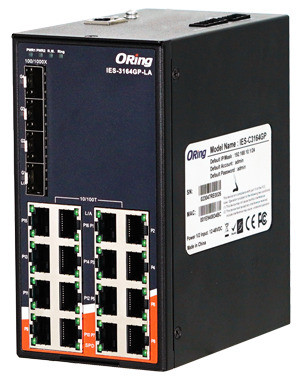

Oring IES-3164GP-LA

Le switch Oring IES-3164GP-LA offre une infrastructure réseau hautement disponible pour les environnements industriels exigeants. Avec 16 ports 10/100Base-T(X) et 4 emplacements SFP 100/1000Base-X, ce switch manageable assure la convergence entre équipements Fast Ethernet et liaisons Gigabit fibre optique. Sa plage de température étendue de -40 à 75°C et son boîtier IP-30 robuste garantissent une exploitation continue dans les installations soumises à des conditions climatiques sévères.

Redondance réseau avancée

Le switch intègre la technologie propriétaire O-Ring qui assure un temps de récupération inférieur à 30 ms sur des topologies jusqu'à 250 équipements. Le protocole O-Chain permet d'interconnecter plusieurs anneaux redondants pour former des architectures composites robustes. Le support du protocole IEC 62439-2 MRP (Media Redundancy Protocol) garantit l'interopérabilité avec les équipements conformes à cette norme industrielle. Les protocoles MSTP/RSTP/STP (IEEE 802.1s/w/D) complètent l'arsenal de redondance pour s'adapter à toutes les architectures réseau.

Gestion et sécurité réseau

L'IES-3164GP-LA supporte le protocole SNMP v1/v2c/v3 et RMON pour la supervision centralisée. La segmentation VLAN IEEE 802.1Q permet de créer jusqu'à 4096 VLAN (VID 1 à 4095) avec une table d'adresses MAC de 8000 entrées. Le filtrage multicast IGMP v2/v3 snooping gère jusqu'à 1024 groupes multicast pour optimiser la bande passante. Les mécanismes de sécurité incluent l'authentification 802.1x, TACACS+, RADIUS, le contrôle d'accès ACL et la sécurité par port. Les protocoles HTTPS et SSH sécurisent les accès d'administration.

Fonctions avancées de commutation

Le switch délivre une bande passante de commutation de 11,2 Gbps avec une architecture store-and-forward et une latence de 10 µs. Le buffer de paquets de 4,1 Mbits et les 4 files de priorité assurent la qualité de service (QoS 802.1p) pour le trafic temps réel. Le port trunking et LACP (IEEE 802.3ad) agrègent plusieurs liens physiques. La fonction de port mirroring facilite l'analyse du trafic. Le support du protocole Modbus TCP permet l'intégration dans les systèmes de supervision industrielle. Le contrôle de débit par port s'adapte aux contraintes de chaque liaison.

Administration et diagnostic

L'administration s'effectue via interface web, Telnet ou console CLI par port série RS-232. Le client DHCP/serveur/relais avec option-82 simplifie le déploiement. La synchronisation temporelle SNTP/NTP assure la cohérence des horodatages. Les notifications d'événements s'effectuent via serveur/client Syslog, SMTP (email) ou traps SNMP. Le protocole LLDP (IEEE 802.1AB) facilite la découverte automatique de la topologie. Un contact relais NO/NC (1A à 24 VDC) signale les défauts critiques. Le bouton reset permet le redémarrage (< 5 s) ou le retour aux paramètres d'usine (> 5 s).

Alimentation et installation

Le switch accepte une alimentation redondante 12 à 48 VDC sur bornier à vis, avec protection contre les surcharges et l'inversion de polarité. La consommation typique s'établit à 10 watts. Le montage sur rail DIN et le format compact 76 × 125 × 145 mm (1073 g) facilitent l'installation en armoire industrielle. La conformité aux normes CE EMC, FCC Part 15 B, EN 55032/55035 et EN 62368-1 (sécurité) garantit l'intégration réglementaire. Le switch supporte les tests de choc IEC 60068-2-27, chute libre IEC 60068-2-31 et vibration IEC 60068-2-6. La garantie constructeur de 5 ans témoigne de la fiabilité du matériel.
