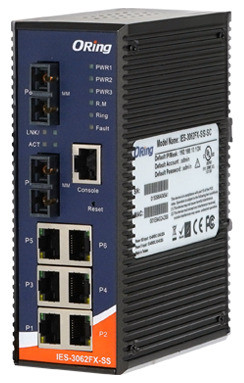

Oring IES-3062FX-SS-SC

Le switch industriel Oring IES-3062FX-SS-SC constitue un équipement manageable robuste pour les environnements industriels exigeants. Conçu pour garantir la continuité de service dans les réseaux critiques, ce switch 8 ports associe connectivité cuivre et liaison fibre optique longue portée, avec une redondance réseau ultra-rapide et une plage de température étendue de -40 à 75°C.

Configuration des ports et connectivité

Le IES-3062FX-SS-SC intègre 6 ports 10/100Base-T(X) RJ45 et 2 ports 100Base-FX fibre optique. Les ports fibre sont équipés de connecteurs SC et utilisent de la fibre monomode 9/125 µm, permettant des liaisons jusqu'à 30 km à 1310 nm. Le budget optique de 19 dB assure une marge confortable pour les installations longue distance. La puissance de sortie optique se situe entre -15 et -8 dBm, tandis que la sensibilité en réception atteint -34 dBm minimum.

Redondance réseau O-Ring et protocoles de résilience

Le switch implémente la technologie propriétaire O-Ring avec un temps de rétablissement inférieur à 30 ms sur 250 équipements, surpassant largement les protocoles standards. La fonction O-Chain permet d'interconnecter plusieurs anneaux redondants utilisant différents protocoles, créant des topologies composées robustes. Le switch prend également en charge le protocole MRP (IEC 62439-2) ainsi que les standards MSTP/RSTP/STP (IEEE 802.1s/w/D) pour une compatibilité étendue avec les infrastructures existantes.

Fonctions de gestion avancées

Le IES-3062FX-SS-SC offre des fonctionnalités Layer 2 complètes : table d'adresses MAC de 8 000 entrées, support de 4 096 VLANs (IEEE 802.1Q) avec Q-in-Q, agrégation de liens (IEEE 802.3ad LACP), et 4 files de priorité (IEEE 802.1p). Le filtrage multicast via IGMP v2/v3 snooping avec support de 1 024 groupes optimise la bande passante pour les flux vidéo et audio. La fonction MVR (Multicast VLAN Registration) facilite la distribution multicast inter-VLANs.

L'administration s'effectue via interface web HTTPS, SSH, Telnet, console série RS-232 (RJ45, 9600 bps) ou le logiciel Open-Vision pour la gestion centralisée. Le switch supporte SNMP v1/v2c/v3, Modbus/TCP, LLDP, et l'authentification TACACS+ et 802.1x pour un contrôle d'accès renforcé.

Surveillance et notification d'événements

Le système de supervision intègre un contact relais (1A à 24 VDC) pour le signalement d'alarmes. Les événements sont notifiés via Syslog, email SMTP, trap SNMP ou relais de sortie. Les LED de façade indiquent l'état des ports (Link/Act, duplex/collision), l'alimentation (3 LED Power), le mode Ring Master (R.M.), l'intégrité de l'anneau O-Ring (Ring), et les anomalies (Fault).

Alimentation redondante et protection

Le switch dispose d'une triple entrée d'alimentation DC redondante : deux bornes sur bornier 7 broches (12-48 VDC) et une embase jack (12-45 VDC). La consommation typique s'établit à 9 W. Les protections incluent la protection contre les surcharges, l'inversion de polarité sur bornier, et une plage de fonctionnement étendue de -40 à 75°C.

Robustesse industrielle et certifications

Le boîtier aluminium IP-30 aux dimensions compactes (54,2 × 107,1 × 145,4 mm, 735 g) se monte sur rail DIN. Le switch répond aux normes industrielles strictes : certification CE EMC (EN 55035, EN 55032), FCC Part 15 B, et sécurité IEC/EN 62368-1, UL 61010-1, UL 61010-2-201. Il résiste aux chocs (IEC 60068-2-27), vibrations (IEC 60068-2-6) et chutes (IEC 60068-2-31). Le MTBF atteint 479 542 heures et l'équipement bénéficie d'une garantie de 5 ans.

Applications typiques

• Réseaux backbone industriels avec liaisons fibre longue distance
• Automatisation et contrôle-commande nécessitant une haute disponibilité
• Infrastructures critiques en milieu sévère (-40 à 75°C)
• Topologies en anneau avec redondance ultra-rapide
• Réseaux multicast (vidéosurveillance IP, SCADA)
