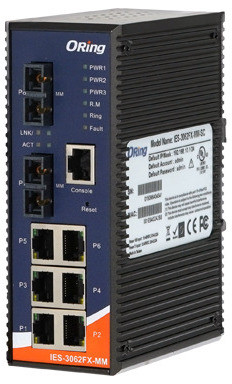

Oring IES-3062FX-MM-SC

Le switch manageable Oring IES-3062FX-MM-SC associe connectivité cuivre et fibre optique multimode pour les environnements industriels exigeants. Avec ses 6 ports 10/100Base-T(X) RJ45 et 2 ports 100Base-FX multimode SC (2 km, 1310 nm), ce switch de 8 ports offre une architecture de réseau fiable pour les applications critiques sur fibre. Sa plage de température étendue de -40 à 75°C, son alimentation triple redondante et ses protocoles de redondance avancés en font une solution robuste pour l'automatisation industrielle, les infrastructures de transport et les installations exposées à des conditions environnementales difficiles.

Configuration de ports et connectivité fibre optique

• 6 ports 10/100Base-T(X) RJ45
• 2 ports 100Base-FX fibre multimode, connecteurs SC
• Fibre multimode 62,5/125 µm ou 50/125 µm
• Distance typique : 2 km à 1310 nm
• Puissance optique de sortie : -14 à -23,5 dBm
• Sensibilité d'entrée : -31 dBm minimum
• Budget de liaison : 7,5 dB
• Port console RS-232 RJ45 (9600 bps, 8, N, 1)

Redondance réseau et haute disponibilité

• O-Ring : temps de rétablissement < 30 ms sur 250 équipements
• O-Chain : topologies redondantes composées multi-anneaux
• MRP (Media Redundancy Protocol) IEC 62439-2
• MSTP/RSTP/STP (IEEE 802.1s/w/D)
• Port Trunking pour agrégation de bande passante
• Table MAC 8 K adresses
• Mémoire tampon 1 Mb
• Bande passante de commutation : 1,6 Gbps
• Latence de commutation : 2,03 µs

Gestion réseau et sécurité avancée

• VLAN IEEE 802.1Q, jusqu'à 4096 VLAN (VID 1 à 4095)
• Q-in-Q VLAN pour extension d'espace VLAN
• IGMP v2/v3 snooping, 1024 groupes multicast
• MVR (Multicast VLAN Registration)
• QoS IEEE 802.1p, 4 files de priorité
• Authentification 802.1x et TACACS+
• Port lock (sécurité par adresse MAC)
• SNMP v1/v2c/v3 avec trap
• HTTPS/SSH pour gestion sécurisée
• LLDP (IEEE 802.1AB)
• Support IPv6
• Protocole Modbus/TCP

Interfaces de gestion et administration

• Utilitaire Windows Open-Vision pour gestion centralisée
• Interface Web (HTTP/HTTPS)
• Telnet et console CLI
• SNTP pour synchronisation d'horloge
• Client/Serveur DHCP
• Syslog pour enregistrement d'événements
• Notifications par Email (SMTP), trap SNMP et sortie relais

Alimentation redondante triple entrée

• Triple entrée DC redondante
• 12 à 48 VDC sur bornier à 7 plots
• 12 à 45 VDC sur jack d'alimentation
• Protection contre les surcharges
• Protection contre l'inversion de polarité (bornier)
• Consommation typique : 9 W

Surveillance et diagnostic

• Sortie relais : 1 A à 24 VDC pour alarme d'événement
• LED Power (x3, vert) : alimentation active
• LED R.M. (vert) : mode O-Ring Master
• LED Ring (vert fixe/clignotant) : état de l'anneau
• LED Fault (ambre) : événement inattendu
• LED par port RJ45 : Link/Act (vert), Duplex/Collision (ambre)
• LED par port fibre : Link/Act (vert), Link (ambre)
• Bouton reset : restauration usine (5 secondes)

Construction industrielle robuste

• Boîtier aluminium IP30
• Montage rail DIN
• Dimensions : 54,2 (L) x 107,1 (P) x 145,4 (H) mm
• Poids : 735 g
• Température de fonctionnement : -40 à 75°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % sans condensation
• MTBF : 550 165 heures

Normes et certifications

• Sécurité : IEC/EN 62368-1, UL 61010-1, UL 61010-2-201
• CEM : CE EMC (EN 55035, EN 55032), FCC Part 15 B
• EMI : EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3
• EMS : EN 55035 (ESD, RS, EFT, Surge, CS, PFMF, DIP)
• Chocs : IEC 60068-2-27
• Vibrations : IEC 60068-2-6
• Chute libre : IEC 60068-2-31
• Garantie : 5 ans

Applications types

• Backbone fibre optique pour réseaux industriels
• Infrastructures de transport intelligentes
• Automatisation d'usine avec redondance réseau
• Supervision SCADA et réseaux de contrôle-commande
• Réseaux étendus multi-sites avec topologies en anneau
• Installations en environnement thermique extrême
