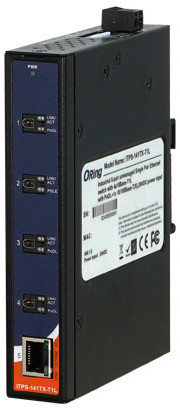

Oring ITPS-141TX-T1L

Le switch non manageable Oring ITPS-141TX-T1L constitue une solution économique pour déployer la technologie Single Pair Ethernet (SPE) dans les infrastructures d'automatisation industrielle et de process. Cette technologie innovante s'intègre dans les réseaux Ethernet existants tout en simplifiant les architectures de câblage et en réduisant significativement les coûts d'installation.

Architecture réseau Single Pair Ethernet

Le switch dispose de 4 ports 10Base-T1L conformes IEEE 802.3cg permettant une transmission point à point sur des distances allant jusqu'à 1 000 mètres en utilisant une simple paire torsadée. Cette capacité de transmission longue distance élimine le besoin de répéteurs intermédiaires dans de nombreuses configurations industrielles. Le port Fast Ethernet assure la connectivité avec l'infrastructure réseau existante.

Alimentation PoDL des équipements terminaux

Conforme au standard IEEE 802.3bu, le switch intègre une fonction PSE (Power Sourcing Equipment) SCCP PoDL (Power over Data Line) délivrant jusqu'à 50 Watts/1A par port 10Base-T1L. Cette capacité d'alimentation permet de connecter des capteurs, actionneurs et équipements terminaux sans infrastructure électrique dédiée. Le mode PoDL legacy garantit la compatibilité avec les équipements existants.

Performances réseau et fiabilité

Le switch implémente des mécanismes de QoS (Quality of Service) et de contrôle de flux pour optimiser la transmission des données critiques. L'alimentation 20-30 VDC s'adapte aux environnements industriels. Le boîtier IP30 robuste assure une protection adaptée aux installations en armoire.

Applications et environnements

• Automatisation industrielle et contrôle de process
• Connexion de capteurs et actionneurs distants
• Modernisation d'installations existantes en protocole 4-20mA
• Réduction des coûts de câblage sur longues distances
• Intégration de périphériques dans les architectures Ethernet/IP
