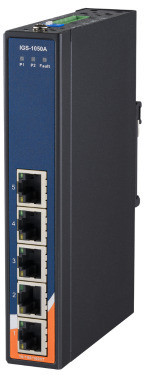

Oring IGS-1050A

Le switch Oring IGS-1050A est un équipement Ethernet industriel non manageable au format slim équipé de 5 ports cuivre Gigabit. Conçu pour les environnements industriels exigeants, il combine simplicité de déploiement, robustesse mécanique et fiabilité thermique grâce à sa plage de température étendue de -40 à 70°C. Son boîtier métallique IP-30 et ses options de montage DIN-rail ou mural facilitent l'intégration dans les armoires électriques et les installations de terrain.

Configuration réseau simplifiée

L'IGS-1050A dispose de 5 ports 10/100/1000Base-T(X) auto-négociés permettant une connectivité Gigabit Ethernet immédiate sans configuration logicielle. En tant que switch non manageable, il assure la commutation réseau par apprentissage automatique des adresses MAC (table de 1024 entrées) et architecture store-and-forward pour une transmission fiable des données. Le support des trames jumbo jusqu'à 10240 octets optimise les échanges de fichiers volumineux et les transferts d'images haute résolution.

Robustesse industrielle et continuité de service

Le switch intègre une double alimentation redondante 12 à 48 Vcc sur bornier 6 pôles, avec protection contre les surcharges et les inversions de polarité. Un relais de sortie d'alarme (capacité 1A à 24 Vcc) peut être activé ou désactivé par commutateur DIP matériel, permettant une signalisation d'état vers les systèmes de supervision externes. Les LED de diagnostic indiquent le statut d'alimentation (verte), les défaillances (ambre) et l'activité de chaque port avec distinction visuelle de la vitesse de liaison (ambre pour 100 Mbps, éteinte pour 1 Gbps et 10 Mbps).

Performances réseau pour applications industrielles

Avec une bande passante de commutation de 10 Gbps (non bloquante) et un débit de 7,24 Mpps pour paquets de 64 octets, l'IGS-1050A garantit une latence réduite (7 µs) adaptée aux communications temps réel. La mémoire tampon de 1 Mbit absorbe les rafales de trafic et le contrôle de flux IEEE 802.3x évite la perte de paquets lors de congestion réseau.

Installation compacte et polyvalente

Les dimensions réduites 26,1 × 94,9 × 144,3 mm et le poids de 420 g facilitent l'installation dans les espaces confinés. Le boîtier métallique IP-30 résiste aux vibrations, chocs et interférences électromagnétiques. Le montage sur rail DIN ou fixation murale permet une intégration flexible dans les armoires électriques, tableaux de distribution et environnements industriels. L'équipement est garanti 5 ans, attestant de sa fiabilité à long terme.

Applications typiques

• Automatisation industrielle et supervision de production
• Réseaux de terrain (usines, entrepôts, sites logistiques)
• Contrôle d'accès et vidéosurveillance IP
• Interconnexion d'équipements dans les infrastructures de transport
• Systèmes de gestion technique du bâtiment

Spécifications techniques

• Ports Ethernet : 5 × 10/100/1000Base-T(X) RJ45 auto-négociés
• Architecture : Store-and-Forward, non manageable
• Bande passante : 10 Gbps (full-duplex non bloquant)
• Table MAC : 1024 entrées
• Latence : 7 µs
• Trames jumbo : jusqu'à 10 240 octets
• Mémoire tampon : 1 Mbit
• Débit : 7,24 Mpps (paquets de 64 octets)
• Alimentation : Double entrée redondante 12–48 Vcc, consommation 5,5 W (typique)
• Protection : Surcharge et inversion de polarité
• Sortie relais : 1A à 24 Vcc (activation/désactivation par DIP switch)
• Température de fonctionnement : -40 à +70 °C
• Boîtier : Métallique IP-30, dimensions 26,1 × 94,9 × 144,3 mm, poids 420 g
• Montage : DIN-rail ou mural
• Normes IEEE : 802.3 (10Base-T), 802.3u (100Base-TX), 802.3ab (1000Base-T), 802.3x (contrôle de flux)
• LED : Alimentation (verte × 2), défaut (ambre), Link/Act et vitesse par port
• Garantie : 5 ans
