Atop EHG7520-4SFP-410GSFP

Switch manageable Gigabit 20 ports avec uplinks 10G pour infrastructures industrielles haute performance

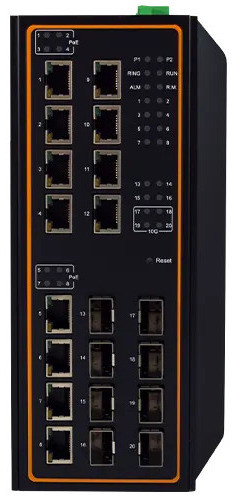

L'Atop EHG7520-4SFP-410GSFP est un switch manageable Gigabit de 20 ports conçu pour les environnements industriels exigeants. Il combine 12 ports cuivre RJ45 10/100/1000BASE-T, 4 emplacements SFP 100/1000BASE-X et 4 ports uplink SFP+ dédiés 1G/10G, offrant une bande passante totale de 112 Gbps en architecture non-bloquante. Certifié NEMA TS-2 pour les applications de contrôle du trafic, conforme IEC62443-4-2 pour la sécurité industrielle et homologué DNV-GL maritime, ce switch assure une connectivité fiable dans les conditions les plus sévères. Sa conception fanless et sa plage de température étendue -40°C à +70°C garantissent un fonctionnement continu sans maintenance.

Redondance réseau industrielle sub-20 ms et synchronisation PTP hardware

Le switch intègre des mécanismes de redondance réseau avancés avec reprise inférieure à 20 ms en charge complète : ITU-T G.8032 ERPS Ring, RSTP/STP/MSTP, MRP (Manager/Client) pour cycles d'automatisation critiques. Il embarque un Transparent Clock hardware IEEE 1588v2 PTP (Precision Time Protocol) en mode End-to-End pour la synchronisation précise des équipements distribués. La protection EMC Niveau 3 (IEC 61000-4) et les certifications UL62368-1, CE, FCC assurent une immunité maximale aux perturbations électromagnétiques en environnement industriel.

Administration avancée Layer 2+ et conformité IEC62443

L'interface web manageable offre un contrôle complet : 4096 VLAN (802.1Q, MAC-based, IP-subnet, Protocol-based, QinQ), 8 files de priorité QoS, IGMP v1/v2/v3 snooping (128 groupes statiques, 256 dynamiques), 16 000 adresses MAC, trames jumbo 9216 octets. Les fonctions de sécurité conformes IEC62443 incluent : 802.1X/EAP/RADIUS/TACACS+, gestion des comptes utilisateur, politique de mots de passe, ARP spoof prevention, DHCP snooping, IP Source Guard, Dynamic ARP Inspection. Le switch supporte SNMP v1/v2c/v3, RMON, syslog, Modbus/TCP, NTP, SSH/HTTPS pour une intégration complète aux infrastructures SCADA et de supervision. Alimentation 9-57 VDC (terminal 5 broches verrouillable), 2 sorties relais, boîtier métal IP30 avec montage rail DIN ou mural (kit optionnel), dimensions 95 × 200 × 160 mm, poids 2,5 kg.

Caractéristiques techniques principales

• Architecture : 20 ports Gigabit (12 RJ45 + 4 SFP + 4 SFP+ uplink 10G), bande passante 112 Gbps non-bloquante
• Standards Ethernet : IEEE 802.3/u/ab/z/ae, 802.1D/w/s (STP/RSTP/MSTP), 802.1Q/p (VLAN/QoS), 802.3ad (LACP), 802.3az (EEE)
• Redondance : ITU-T G.8032 ERPS Ring, RSTP/STP/MSTP, MRP Manager/Client, Compatible Ring/Chain, U-Ring, reprise < 20 ms
• Synchronisation : IEEE 1588v2 E2E Transparent Clock hardware, IEEE 1588v1/v2 OC/BC software, NTP/SNTP
• Protocoles : IPv4/IPv6, SNMP v1/v2c/v3, RMON, Modbus/TCP, MQTT, syslog, SSH/Telnet, HTTPS, sFlow
• VLAN : 4096 VLANs (802.1Q, MAC-based, IP-subnet, Protocol-based, QinQ), VID 1-4094, 512 MAC-based VLANs
• QoS : 8 files de priorité, classification par port ou VLAN, CoS IEEE 802.1p
• Multicast : IGMP v1/v2/v3 snooping, 128 groupes statiques, 256 groupes dynamiques, MLD
• Sécurité IEC62443 : 802.1X, EAP, RADIUS, TACACS+, gestion comptes utilisateur, politique mots de passe, ARP spoof prevention, DHCP snooping, IP Source Guard, Dynamic ARP Inspection
• Table MAC : 16 000 adresses, mémoire tampon 1,5 MB, trames jumbo 9216 octets
• Trunk : 4 groupes avec LACP (802.3ad)
• Port mirroring : surveillance du trafic pour diagnostic
• Gestion : Web HTTPS, SNMP v1/v2c/v3, CLI SSH/Telnet, console RS232 (RJ45), Modbus/TCP
• Alimentation : 9-57 VDC (non-PoE), connecteur terminal 5 broches verrouillable 5,08 mm, protection inversion polarité, consommation max. 19,8 W @ 9 VDC
• Interfaces : 2 sorties relais (1A @ 24 VDC), console RS232 RJ45, DIP switches (contrôle ring, Profinet), bouton reset
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link SFP
• Boîtier : métal SPCC IP30 avec dissipateur thermique, fanless, rail DIN ou mural (kit optionnel)
• Dimensions : 95 × 200 × 160 mm (L × H × P), poids 2,5 kg
• Température : fonctionnement -40°C à +70°C, stockage -40°C à +85°C
• Humidité : 5 % à 95 % HR (sans condensation, 55°C)
• Protection EMC : IEC 61000-4-2 (ESD ±6kV contact, ±8kV air), IEC 61000-4-3 (RS 10V/m), IEC 61000-4-4 (EFT ±2kV), IEC 61000-4-5 (Surge ±2kV), IEC 61000-4-6 (CS 10Vrms), IEC 61000-4-8 (PFMF 30V/m), niveau 3
• Chocs/vibrations : MIL-STD-810G Method 516.5, MIL-STD-810F Method 514.5 C-1/C-2
• Certifications : UL62368-1 (2nd Ed.), CSA C22.2 No. 62368-1-14, AS/NZS62368:2018, EN62368-1:2014+A11:2017, NEMA TS-2 (trafic routier), DNV-GL maritime, CE (EN 55032, EN 55024, EN 61000-6-2/6-4), FCC Part 15 Class A, IEC62443-4-2, RoHS II
• MTBF : 20 ans
• MIB SNMP : MIB-II, IF-MIB, SNMPv2-MIB, BRIDGE-MIB, RMON MIB (groupes 1/2/3/9), RFC 1157/1213/1215/1493/1643/1757/2011/2012/2013/2233/2571/2742/2819/2863/3411-3415/2674
