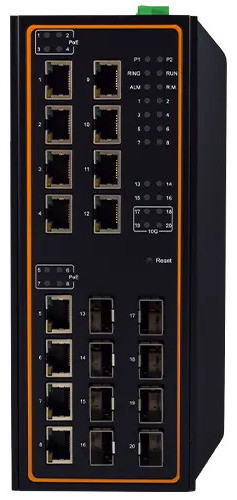

Atop EHG7520-8SFP-410GSFP

Le switch Atop EHG7520-8SFP-410GSFP offre une connectivité Gigabit Ethernet haute densité pour les environnements industriels critiques. Avec ses 8 ports RJ45 10/100/1000BASE-T, 8 emplacements SFP 100/1000BASE-X et 4 uplinks SFP+ 1/10G dédiés, ce switch manageable répond aux exigences de bande passante des infrastructures de contrôle industriel, smart cities et applications critiques conformes NEMA TS-2.

Configuration des ports et connectivité

• 8 ports RJ45 10/100/1000BASE-T(X) auto-négociation
• 8 emplacements SFP 100/1000BASE-X
• 4 emplacements SFP+ dédiés 1/10 Gigabit Ethernet en uplink
• 20 ports Gigabit au total
• Fabric de commutation non-bloquant 112 Gbps
• Table d'adresses MAC de 16 000 entrées
• Trames jumbo jusqu'à 9216 octets

Redondance réseau et synchronisation temporelle

• Redondance ITU-T G.8032 ERPS avec auto-récupération en moins de 20 ms
• RSTP/STP/MSTP (IEEE 802.1D-2004, 802.1w, 802.1s)
• MRP Manager/Client
• Synchronisation IEEE 1588v2 PTP E2E Transparent Clock (Hardware)
• IEEE 1588v2 OC/BC (Software)
• NTP/SNTP Client et Server

Fonctionnalités de gestion Layer 2 avancées

• 4096 VLAN (IEEE 802.1Q), VLAN par MAC (512 entrées), par IP, par protocole
• QinQ (double VLAN tagging)
• 8 files de priorité QoS (IEEE 802.1p)
• IGMP v1/v2/v3 Snooping : 128 groupes statiques, 256 groupes dynamiques
• Mirroring de port pour l'analyse du trafic
• LACP (IEEE 802.3ad) : 4 trunk groups
• LLDP, GARP, GMRP, GVRP

Sécurité conforme IEC 62443-4-2

• Authentification 802.1X, EAP, RADIUS, TACACS+
• Listes de contrôle d'accès (ACL)
• ARP Spoof Prevention
• DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• Gestion des comptes utilisateurs et politique de mots de passe conformes IEC 62443
• SSH, HTTPS, SNMPv3 pour l'administration sécurisée

Protocoles et interfaces de supervision industrielle

• Modbus/TCP avec registres de statut pour l'automatisation
• SNMP v1/v2c/v3 avec support RMON (groupes 1, 2, 3, 9)
• sFlow pour l'analyse du trafic
• Syslog, SMTP (y compris Gmail), RMON
• Console RS232 (connecteur RJ45)
• 2 sorties relais (1A @ 24 VDC)
• Interface web HTTPS, Telnet, SSH

Alimentation et consommation électrique

• Tension d'entrée : 9-57 VDC (modèles non-PoE)
• Consommation maximale : 19,8 W @ 9 VDC
• Connecteur : bornier à vis verrouillable 5 broches 5,08 mm
• Protection contre l'inversion de polarité

Fiabilité environnementale et certifications

• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5 % à 95 % (sans condensation) à 55°C
• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé
• Conception fanless (sans ventilateur)
• Protection EMC niveau 3 selon EN61000-6-2, EN61000-6-4
• Certifications : UL 62368-1:2014, CE/FCC, NEMA TS-2 (applications de contrôle du trafic)
• Conforme KEMA/DNV.GL pour les applications maritimes
• MTBF : 20 ans
• Tests : MIL-STD-810G (chocs, chutes, vibrations)

Installation et dimensions

• Montage DIN-Rail (rail DIN)
• Montage mural en option (kit disponible séparément)
• Dimensions (L x H x P) : 95 x 200 x 160 mm
• Poids : 2 500 g

Indicateurs LED et commandes

• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link SFP
• Commutateurs DIP : contrôle anneau et configuration Profinet
• Bouton Reset
