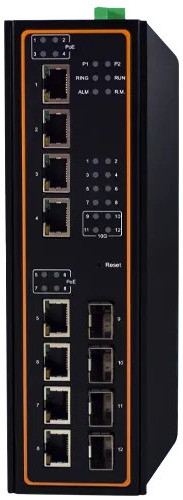

Atop EHG7512-4PoE-410GSFP

Le switch manageable Atop EHG7512-4PoE-410GSFP offre une solution industrielle haute performance combinant connectivité Gigabit et alimentation PoE+ pour les environnements exigeants. Avec sa bande passante non-bloquante de 112 Gbps, ses fonctions de redondance réseau avancées et sa certification NEMA TS-2, il répond aux besoins critiques des infrastructures de contrôle de trafic, villes intelligentes et applications industrielles nécessitant fiabilité et puissance.

Configuration réseau polyvalente

Le EHG7512-4PoE-410GSFP dispose de 4 ports 10/100/1000BASE-T RJ45 auto-négociés et 4 ports PoE/PoE+ IEEE 802.3af/at délivrant jusqu'à 30W par port. Les 4 slots SFP+ 10 Gigabit Ethernet dédiés en uplink garantissent une bande passante élevée vers le cœur de réseau. Cette architecture permet de connecter équipements terminaux et caméras IP tout en maintenant des liaisons montantes ultra-rapides.

Alimentation Power over Ethernet performante

Les 4 ports PoE+ 802.3at fournissent jusqu'à 30W par port avec un budget PoE total permettant d'alimenter caméras IP, points d'accès WiFi et équipements industriels sans infrastructure électrique dédiée. L'alimentation requise est de 45-57 VDC pour le mode 802.3af (15,4W/port) et 51-57 VDC pour le mode 802.3at (30W/port).

Redondance réseau et haute disponibilité

Le switch supporte les topologies de redondance ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP et MRP (Client). Le temps de récupération inférieur à 20 ms en pleine charge assure la continuité de service même en cas de défaillance de lien, garantissant une disponibilité maximale pour les applications critiques.

Synchronisation temps réel IEEE 1588v2

L'horloge transparente hardware basée E2E (End-to-End) conforme IEEE 1588v2 PTP assure une synchronisation temporelle précise de niveau nanosecondes entre équipements distribués. Cette fonction est essentielle pour les applications de contrôle industriel, vidéosurveillance synchronisée et infrastructures critiques.

Fonctions managées avancées

L'interface web intuitive offre la gestion complète : VLAN 802.1Q (jusqu'à 4096 entrées), QoS par port ou VLAN avec 8 files de priorité, IGMP snooping v1/v2/v3, agrégation de liens LACP 802.3ad, ACL, mirroring de ports, et authentification 802.1X/RADIUS/TACACS+. La table MAC de 16 000 entrées et le buffer de 1,5 MB supportent les trames Jumbo jusqu'à 9216 octets.

Sécurité conforme IEC 62443-4-2

Les mécanismes de sécurité incluent la gestion de comptes utilisateurs, politique de mots de passe, contrôle d'authentification, prévention ARP spoofing, DHCP snooping, IP Source Guard et Dynamic ARP Inspection. La conformité IEC 62443 garantit une protection contre les intrusions et accès non autorisés.

Protocoles de communication industrielle

Le switch intègre les protocoles industriels Modbus/TCP avec registres d'état, SNMP v1/v2c/v3 avec MIBs étendus (MIB-II, RMON, BRIDGE-MIB), LLDP, sFlow, SMTP/HTTPS/SSH, NTP Server/Client, et supporte l'adressage IPv4/IPv6. La console RS232 (RJ45) permet la configuration locale.

Conception industrielle robuste -40°C à +70°C

Le boîtier métallique SPCC IP30 avec dissipateur thermique passif fonctionne sans ventilateur de -40 à +70°C. La protection EMC niveau 3 conforme EN 61000-6-2/6-4, la résistance aux chocs MIL-STD-810G, vibrations MIL-STD-810F et la certification NEMA TS-2 garantissent une fiabilité absolue dans les environnements industriels hostiles, armoires de rue, postes de contrôle trafic et installations exposées.

Certifications métier et transport

Certifié UL 62368-1:2014, CE/FCC, NEMA TS-2 pour applications de contrôle de trafic, et conforme DNV-GL maritime, le EHG7512-4PoE-410GSFP répond aux exigences réglementaires des infrastructures critiques, transports intelligents et environnements maritimes.

Installation flexible et alimentation redondée

Le format compact 76 x 200 x 160 mm se monte sur rail DIN ou en mural (kit optionnel). L'alimentation par bornier verrouillable 5 broches 5,08 mm accepte 9-57 VDC (45-57 VDC pour PoE 802.3af, 51-57 VDC pour PoE+ 802.3at) avec protection contre les inversions de polarité. Deux sorties relais (1A @ 24 VDC) permettent la signalisation d'alarmes externes.

Supervision complète et maintenance simplifiée

Les indicateurs LED (PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ45, Link SFP, PoE) facilitent le diagnostic visuel. Les interrupteurs DIP permettent le contrôle ring et les réglages Profinet. Le MTBF de 20 ans et la conformité RoHS II assurent fiabilité et durabilité.

Caractéristiques techniques

• 4 ports 10/100/1000BASE-T(X) RJ45 auto-négociés
• 4 ports PoE/PoE+ IEEE 802.3af/at jusqu'à 30W par port
• 4 slots SFP+ 1G/10G uplink dédiés
• Bande passante non-bloquante 112 Gbps
• Budget PoE : jusqu'à 240W total (selon alimentation)
• Redondance ITU-T G.8032 ERPS, RSTP, STP, MSTP, MRP (Client)
• Temps de récupération < 20 ms en pleine charge
• IEEE 1588v2 PTP Transparent Clock E2E hardware
• Table MAC 16 000 entrées, buffer 1,5 MB
• VLAN 4096 entrées, 8 files de priorité QoS
• Protocoles : SNMPv1/v2c/v3, Modbus/TCP, MQTT, HTTPS, SSH, Syslog
• Sécurité : 802.1X, RADIUS, TACACS+, ACL, DHCP snooping, IEC 62443-4-2
• Console RS232 (RJ45)
• 2 sorties relais 1A @ 24 VDC
• Alimentation : 9-57 VDC (45-57 VDC PoE 802.3af, 51-57 VDC PoE+ 802.3at)
• Protection inversion polarité
• Température : -40°C à +70°C
• Boîtier IP30 métal SPCC, sans ventilateur
• Dimensions : 76 x 200 x 160 mm, poids 2500g
• Montage : rail DIN, mural (kit optionnel)
• Certifications : UL 62368-1:2014, CE, FCC, NEMA TS-2, DNV-GL
• EMC : EN 55032, EN 61000-6-2/6-4, niveau 3
• MTBF 20 ans, RoHS II
