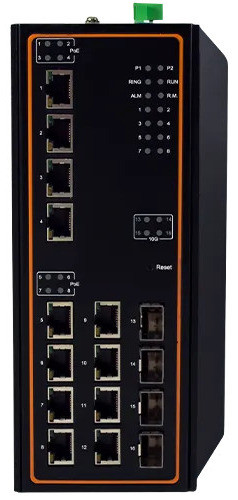

Atop EHG7516-8PoE-410GSFP

Le switch Atop EHG7516-8PoE-410GSFP répond aux besoins de haute disponibilité et de bande passante des installations industrielles exigeantes. Doté de 8 ports PoE+ 802.3af/at délivrant jusqu'à 30 W par port pour une puissance totale de 240 W, ce modèle alimente caméras IP, points d'accès Wi-Fi et équipements IoT directement via le câble Ethernet. Les 4 ports RJ45 Gigabit supplémentaires et les 4 uplinks SFP+ 10 Gigabit garantissent une capacité de transmission élevée avec une bande passante de commutation non bloquante de 112 Gbps.

Architecture réseau redondante et auto-réparante

La redondance réseau s'appuie sur plusieurs protocoles : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP et MRP (Manager/Client). Le temps de rétablissement inférieur à 20 ms même en charge complète assure la continuité de service. La table MAC de 16 000 entrées, 4 096 VLAN et le support des trames Jumbo 9 216 octets offrent une flexibilité de configuration adaptée aux infrastructures complexes.

Synchronisation temporelle de précision IEEE 1588v2

Le switch intègre une horloge transparente E2E IEEE 1588v2 matérielle (Precision Time Protocol), essentielle pour la synchronisation de systèmes distribués. Il prend également en charge NTP Server/Client et SNTP pour la synchronisation réseau classique. Les fonctions d'automatisation incluent des registres Modbus/TCP pour l'intégration dans les architectures de supervision industrielle.

Sécurité conforme IEC 62443-4-2

Conforme aux exigences de sécurité IEC 62443-4-2, le modèle EHG7516-8PoE-410GSFP propose des mécanismes d'authentification 802.1x, RADIUS, TACACS+, ainsi que des protections contre les attaques ARP spoof, DHCP snooping, IP Source Guard et Dynamic ARP Inspection. La gestion des accès utilisateur s'effectue via une interface web sécurisée HTTPS, SSH ou console série RS232.

Environnements sévères et certifications transport

Certifié NEMA TS-2 pour les applications de contrôle du trafic urbain, le switch fonctionne de -40°C à +70°C sans ventilateur grâce à son boîtier métallique IP30 avec dissipateur thermique. Il respecte les normes UL 62368-1:2014, CE/FCC et DNV-GL (maritime). La protection EMC niveau 3 (IEC 61000-4-2 à -8) garantit la résilience face aux décharges électrostatiques, surtensions transitoires et perturbations radiofréquences.

Alimentation et qualité de service (QoS)

L'alimentation 45-57 VDC (mode 802.3af) ou 51-57 VDC (mode 802.3at) s'effectue via bornier verrouillable 5 broches avec protection contre l'inversion de polarité. Le switch prend en charge 8 files de priorité, QoS par port ou par VLAN, IGMP Snooping v1/v2/v3 pour l'optimisation du trafic multicast, et LACP (IEEE 802.3ad) pour l'agrégation de liens. Les protocoles de gestion incluent SNMPv1/v2c/v3, RMON, Syslog, sFlow et miroir de port.

Caractéristiques techniques principales

• 4 ports 10/100/1000BASE-T RJ45 auto-négociation
• 8 ports 10/100/1000BASE-T PoE+ 802.3af/at (30 W max par port, budget total 240 W)
• 4 emplacements SFP+ 1G/10G uplink dédiés
• Bande passante de commutation : 112 Gbps non bloquante
• Table MAC : 16 000 entrées
• 4 096 VLAN, 512 VLAN basés sur MAC, trames Jumbo 9 216 octets
• Redondance : ITU-T G.8032 ERPS, RSTP, STP, MSTP, MRP (Manager/Client)
• IEEE 1588v2 PTP E2E Transparent Clock matérielle
• Protocoles : IPv4/IPv6, SNMPv1/v2c/v3, Modbus/TCP, MQTT, LLDP, DHCP Relay/Client
• QoS : 8 files de priorité, IEEE 802.1p
• Sécurité : 802.1x, RADIUS, TACACS+, ARP spoof Prevention, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• Alimentation : 45-57 VDC (802.3af) ou 51-57 VDC (802.3at), bornier 5 broches verrouillable
• Température de fonctionnement : -40°C à +70°C
• Boîtier métallique IP30, montage rail DIN ou mural (kit optionnel), dimensions 95 x 200 x 160 mm, poids 2 500 g
• Console RS232 (RJ45), 2 relais de sortie 1A @ 24 VDC, interrupteurs DIP pour contrôle de l'anneau et Profinet
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP, PoE
• Certifications : UL 62368-1, NEMA TS-2, CE/FCC, DNV-GL maritime, EMC Level 3 (IEC 61000-4-2 à -8)
• MTBF : 20 ans

Normes et protocoles supportés

• IEEE 802.3 (10BaseT), 802.3u (100BaseT), 802.3ab (1000BaseT), 802.3z (1000BaseX), 802.3ae (10 Gigabit Ethernet)
• IEEE 802.3x (Flow Control), 802.1D-2004 (STP), 802.1w (RSTP), 802.1s (MSTP)
• IEEE 802.1Q (VLAN Tagging), 802.1p (CoS), 802.1x (Authentication)
• IEEE 802.3ad (LACP), 802.3az (Energy Efficient Ethernet)
• ITU-T G.8032 ERPS Ring
• IEEE 1588v1 OC/BC (Software), IEEE 1588v2 E2E TC (Hardware), IEEE 1588v2 OC/BC (Software)
• SNMP v1/v2c/v3, RMON (groupes 1, 2, 3, 9), Syslog, LLDP, sFlow
• IPv4, IPv6, IGMPv1/v2/v3, IGMP Snooping, MLD
• Modbus/TCP, MQTT, DHCP Relay/Client, BootP, TFTP, NTP, SNTP
• HTTP, HTTPS, SSH, Telnet, SMTP (Gmail)
