Atop EHG7516-8PoE-4SFP-410GSFP

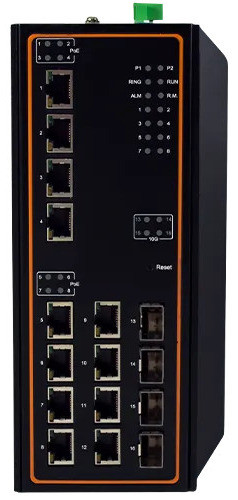

Le switch Atop EHG7516-8PoE-4SFP-410GSFP offre une infrastructure réseau haute performance pour les environnements industriels exigeants. Conçu pour les applications nécessitant bande passante élevée et alimentation électrique centralisée, ce switch administrable combine connectivité cuivre PoE, fibre optique Gigabit et liaisons montantes 10 Gigabit dans un boîtier compact DIN-Rail.

Architecture réseau haute performance

Ce modèle intègre 8 ports 10/100/1000BASE-T PoE/PoE+ conformes aux normes IEEE 802.3af/at, délivrant jusqu'à 30W par port avec un budget PoE total de 240W. Les 4 ports SFP Gigabit 100/1000BASE-X permettent des liaisons fibre optique jusqu'à 40 km selon les transceivers installés. L'architecture se complète avec 4 ports SFP+ dédiés 1/10 Gigabit pour les liaisons montantes, offrant une fabric de commutation non-bloquante de 112 Gbps avec latence minimale et support des trames jumbo jusqu'à 9216 octets.

Redondance réseau et résilience

Le switch implémente la norme ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) assurant un rétablissement en moins de 20 ms en cas de défaillance. Les protocoles de redondance IEEE 802.1D-2004 STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP ainsi que le support MRP (Manager/Client) garantissent la continuité de service dans les topologies en anneau et chaîne. Les mécanismes U-Ring et Compatible Ring/Chain élargissent les options de conception réseau.

Synchronisation temporelle précise

Le switch embarque une horloge transparente matérielle IEEE 1588v2 E2E Transparent Clock pour la synchronisation temporelle de précision nanoseconde. Les fonctions NTP Server/Client et SNTP permettent la distribution horaire sur l'ensemble de l'infrastructure. Le support IEEE 1588v1 et v2 en mode Ordinary Clock/Boundary Clock (logiciel) complète les capacités de synchronisation pour les applications industrielles critiques.

Administration et sécurité avancées

L'interface web HTTPS, console série RS232, Telnet/SSH et SNMP v1/v2c/v3 offrent des options d'administration flexibles. Le switch intègre les fonctionnalités de sécurité conformes à IEC 62443-4-2 : authentification 802.1X (EAP, RADIUS, TACACS+), ARP spoof prevention, DHCP snooping, IP Source Guard et Dynamic ARP Inspection. La gestion des VLAN (IEEE 802.1Q, port-based, MAC-based, IP-subnet-based, protocol-based, QinQ) associée aux 8 files de priorité QoS et au contrôle de flux IEEE 802.3x garantit la performance applicative.

Spécifications techniques

• Configuration ports : 8 RJ45 10/100/1000BASE-T PoE/PoE+ + 4 SFP 100/1000BASE-X + 4 SFP+ 1/10 Gigabit uplink
• Alimentation PoE : IEEE 802.3af (15,4W) / 802.3at (30W) par port, budget total 240W
• Architecture : Switching fabric 112 Gbps non-bloquant, latence réduite, 16k adresses MAC
• Mémoire tampon : 1,5 MB, support trames jumbo 9216 octets
• VLAN : Table 4096 entrées, VID 1-4094, 512 MAC-based VLAN
• Multicast : IGMP v1/v2/v3 snooping, MLD, 128 groupes statiques, 256 dynamiques
• Agrégation de liens : IEEE 802.3ad LACP, 4 groupes trunk
• Qualité de service : 8 files de priorité, IEEE 802.1p CoS, QoS par port ou VLAN
• Supervision : sFlow, RMON groupes 1/2/3/9, port mirroring
• Protocoles : IPv4/IPv6, DHCP Relay/Client, Modbus/TCP avec registres d'état
• Console : Port RS232 RJ45, bouton reset, 2 sorties relais 1A @ 24 VDC
• Indicateurs : LED PWR1/PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP, PoE

Fiabilité industrielle

Certifié UL 62368-1:2014, CE, FCC, NEMA TS-2 pour les applications de contrôle du trafic et conforme DNV.GL pour les installations maritimes, ce switch fonctionne de -40°C à +70°C. La conception sans ventilateur et la protection EMC niveau 3 (EN 61000-6-2/6-4) garantissent une exploitation fiable en environnement sévère. Les tests IEC 61000-4 valident la résistance aux décharges électrostatiques (±8kV air), perturbations RF (10V/m), transitoires électriques rapides (±2kV) et surtensions (±2kV ligne-terre). Le boîtier métallique IP30 avec dissipateur thermique intégré assure un MTBF de 20 ans.

Alimentation et installation

L'alimentation s'effectue via bornier à vis verrouillable 5 broches 5,08 mm avec protection d'inversion de polarité. Pour les modèles PoE en mode 802.3at, la tension d'entrée requise est 51-57 VDC avec une consommation maximale de 265,2W (5,2A @ 51 VDC). Le montage sur rail DIN ou mural (kit optionnel) facilite l'intégration dans les armoires industrielles. Les dimensions de 95 × 200 × 160 mm pour un poids de 2500g permettent une installation compacte.

Applications industrielles

Conçu pour les infrastructures critiques nécessitant haute disponibilité et synchronisation temporelle précise : data centers industriels, sous-stations électriques, systèmes de transport intelligents (ITS), contrôle de processus, vidéosurveillance IP haute définition, automation industrielle, réseaux de campus et backbone d'entreprise.
