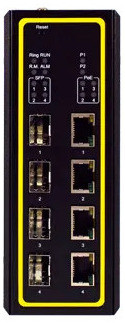

Atop EHG7608

Switch Industriel Gigabit Managé Layer-3 8 Ports pour Réseaux Industriels

Le switch Atop EHG7608 est un switch Ethernet industriel managé de niveau 3 conçu pour les environnements sévères nécessitant des fonctions avancées de routage et de redondance. Avec ses 8 ports 10/100/1000BASE-T(X) RJ45, il offre une connectivité Gigabit complète pour des architectures réseau industrielles exigeantes. Ce switch combine performances de commutation, routage layer-3 et certifications ferroviaires et routières (EN50155, EN50121-4, NEMA TS-2).

Fonctions de Routage Layer-3 Avancées

Le EHG7608 intègre des protocoles de routage IPv4 incluant RIPv1/v2 et OSPFv2, ainsi que le support du multicast (IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM) et de la redondance de routeur via VRRP. La table MAC de 16 000 entrées et la capacité de 4 096 VLANs garantissent une gestion efficace du trafic pour des réseaux complexes.

Redondance Réseau Multi-Protocole

Le switch assure la continuité de service avec les protocoles de redondance :

• ITU-T G.8032 ERPS Ring pour la protection des anneaux Ethernet
• STP, RSTP, MSTP conformes IEEE 802.1d/w/s
• MRP (Manager/Client) pour les environnements d'automatisation
• Compatible Ring/Chain et U-Ring pour topologies propriétaires

Synchronisation Temporelle Précise

Le EHG7608 supporte la synchronisation réseau via NTP Server/Client et SNTP. Il intègre également IEEE 1588v2 End-to-End Transparent Clock matériel pour les applications nécessitant une synchronisation de précision nanoseconde, ainsi que les modes OC/BC (Ordinary Clock/Boundary Clock) logiciels pour IEEE 1588v1 et v2.

Conformité Profinet et Automatisation

Certifié Profinet CC-B, le switch répond aux exigences de l'automatisation industrielle. Il supporte les registres d'état Modbus/TCP et offre une intégration transparente avec les systèmes de contrôle industriels.

Certifications Ferroviaires et Routières

Le EHG7608 est entièrement certifié EN50155 et conforme aux sections essentielles de la norme EN50121-4 pour les équipements au sol ferroviaires. Il est également certifié NEMA TS-2 pour les applications de contrôle du trafic routier.

Sécurité et Authentification Renforcées

Le switch intègre des mécanismes de sécurité avancés : IEEE 802.1x avec support EAP, RADIUS et TACACS+ pour l'authentification, ainsi que MAC-based Black List/White List, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection et IP Source Guard pour protéger le réseau contre les attaques courantes.

Qualité de Service et Gestion du Trafic

Le EHG7608 dispose de 8 files de priorité, support CoS selon IEEE 802.1p, mécanismes QoS avancés et ACL pour le contrôle précis du trafic. Le buffer de paquets de 1,5 MB et le support des trames jumbo jusqu'à 9 216 octets optimisent les performances pour les applications à fort débit.

Supervision et Administration

Le switch offre une gestion complète via SNMPv1/v2c/v3 (incluant SNMP Inform), interface Web HTTP/HTTPS, CLI via Telnet/SSH, console RS-232 (RJ45), et support sFlow. Il intègre RMON (groupes 1, 2, 3, 9), Syslog, SMTP (incluant Gmail) et LLDP pour la découverte de topologie.

Alimentation et Installation Industrielles

Alimenté par double entrée 9-57 VDC via bornier à vis verrouillable 5 broches 5,08 mm avec protection contre l'inversion de polarité, le switch garantit une alimentation redondante fiable. Il dispose de 2 sorties relais (1A @ 24 VDC) pour alarmes externes. Le boîtier aluminium IP30 se monte sur rail DIN (ou mur avec kit optionnel) et mesure 54 x 113 x 145 mm pour 800 g.

Plage de Température Étendue

Opérationnel de -20°C à +70°C, le EHG7608 fonctionne jusqu'à 4 000 m d'altitude avec une humidité relative de 5 à 95 % (sans condensation). Il est conforme aux tests de choc, vibration et chute selon MIL-STD-810G/F et offre un MTBF de 16,89 ans.

Conformité Normative

Le switch est certifié UL 60950-1, CSA C22.2 No.60950-1-07, EN 60950-1, CB pour la sécurité, et conforme aux normes EMC FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-3-2/3-3, EN 61000-6-2/6-4. Il satisfait également aux tests d'immunité IEC 61000-4-2/3/4/5/6/8/11.

Spécifications Techniques

• Ports : 8 x 10/100/1000BASE-T(X) RJ45 auto-négociation
• Standards Ethernet : IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.3az
• Routage Layer-3 : IPv4 static, RIPv1/v2, OSPFv2, VRRP
• Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM/SM/SSM
• Redondance : ITU-T G.8032 ERPS, STP/RSTP/MSTP, MRP Manager/Client
• Synchronisation : NTP/SNTP, IEEE 1588v2 E2E TC (matériel), IEEE 1588v1/v2 OC/BC (logiciel)
• Table MAC : 16 000 entrées
• VLANs : 4 096 (VID 1-4094), 512 VLANs basés MAC
• Groupes IGMP : 128 statiques, 256 dynamiques
• Files de priorité : 8
• Buffer : 1,5 MB
• Trames jumbo : 9 216 octets
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, PoE
• Console : RS-232 (RJ45)
• Relais : 2 sorties 1A @ 24 VDC
• DIP switches : contrôle anneau et Profinet
• Bouton : Reset
• Alimentation : 9-57 VDC, consommation max 12,6 W @ 9 VDC
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Température : -20°C à +70°C (fonctionnement), -40°C à +85°C (stockage)
• Humidité : 5-95 % sans condensation
• Boîtier : aluminium IP30
• Dimensions : 54 x 113 x 145 mm
• Poids : 800 g
• Montage : DIN-Rail, mur (kit optionnel)
• MTBF : 16,89 ans
• Certifications : UL, CSA, CE, CB, FCC Class A, EN50155, EN50121-4, NEMA TS-2, Profinet CC-B, RoHS II
